外啮合齿轮泵壳体铸造成型结构

　　在液压系统的动力元件设计中，齿轮泵壳体是决定整泵承压能力、容积效率与运行寿命的核心承载构件，这类壳体普遍应用于机床液压站、工程机械供油单元、农机液压系统、小型液压动力单元等场景，作为齿轮副、侧板、密封件的安装基体，同时承担容腔承压、油道导流、安装定位、热量散逸的多重功能。

　　从实际使用场景来看，这类壳体适配的外啮合齿轮泵多为中低压工况，额定工作压力覆盖6MPa-16MPa区间，常见于润滑系统供油、低压液压回路动力输出、设备冷却循环供油等场景，壳体的内腔直接构成齿轮的工作容腔，齿轮啮合过程中的吸油、压油过程完全在壳体内腔完成，因此壳体的内腔形位公差直接决定齿轮副的啮合间隙，间隙过大则内泄漏量上升容积效率下降，间隙过小则齿轮运转卡滞、磨损加剧，甚至出现扫膛故障。

　　设计这类壳体时，首先要匹配选定齿轮副的参数确定内腔轮廓：内腔的两个半圆孔直径需对应齿轮齿顶圆直径，预留0.02-0.04mm的运转间隙，两孔中心距严格匹配齿轮副的中心距公差，控制在±0.01mm范围内，避免齿轮啮合侧隙异常。壳体的轴向深度需匹配齿轮宽度与两侧浮动侧板的厚度，预留侧板的浮动补偿空间，保证压油区压力升高时侧板能紧贴齿轮端面，补偿端面磨损间隙，降低端面泄漏。

　　壳体的安装边界设计需要兼顾整机安装与内部元件装配：前端面的六个安装孔呈对称分布，对应端盖的安装螺栓孔位，孔位公差控制在±0.05mm范围内，保证端盖装配后密封面均匀贴合，避免出现局部渗漏；壳体两侧的定位销孔需与内腔中心保持严格的位置度，保证端盖与壳体的同轴度，避免齿轮轴装配后出现偏斜。壳体的进出油口通常设置在壳体的侧方或者端面，油口的通径需要匹配泵的额定流量，避免通径过小造成吸油阻力过大引发气蚀，油口处设计密封槽适配O型圈或者组合密封垫，保证油压作用下无外泄漏。

　　从材质选择来看，这类壳体多采用灰铸铁HT200或者铝合金压铸成型，灰铸铁材质的壳体减震性好、铸造性能优异，适合固定安装的工业液压站使用；铝合金材质的壳体重量轻、导热性好，多用于工程机械、移动设备上的液压泵，降低整机重量。铸造后的壳体需要经过时效处理消除内应力，避免加工后出现形变导致尺寸超差，内腔加工面的粗糙度需要控制在Ra1.6以下，非加工面需做清砂处理，避免残留铁屑进入液压系统造成元件卡滞。

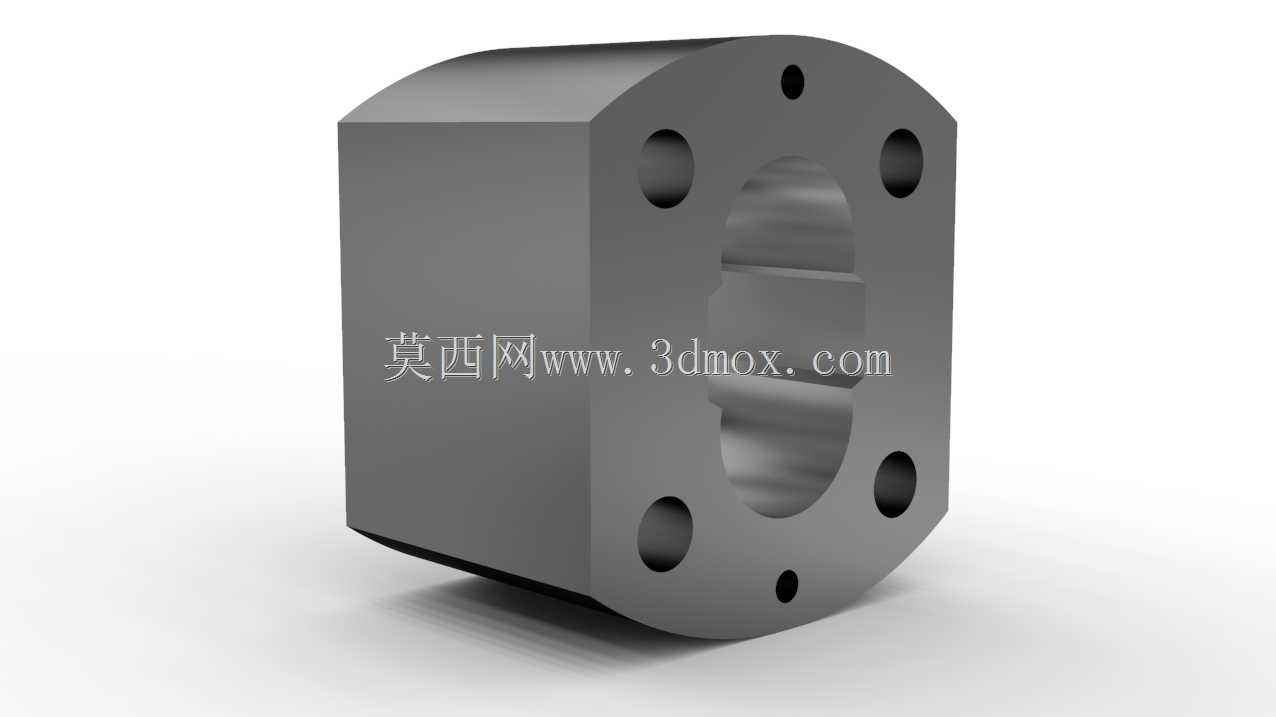

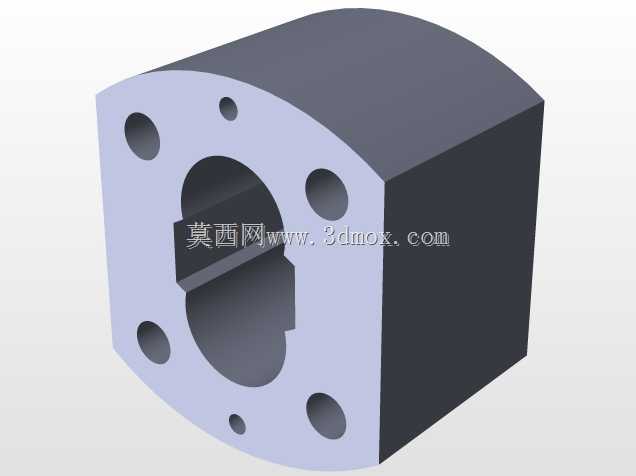

　　壳体的壁厚设计需要兼顾承压强度与轻量化要求，中低压工况下壳体壁厚取8-12mm，在进出油口、安装孔位等应力集中区域做局部加厚处理，避免受压后出现形变。壳体的外轮廓做切边处理，也就是图中呈现的两侧削边结构，这种设计一方面可以减少安装占用空间，方便在紧凑的设备布局中安装固定，另一方面可以作为安装定位的基准面，加工时一次装夹即可完成内腔与安装面的加工，提升加工精度与加工效率。

　　在实际装配过程中，壳体的内腔需要与齿轮、浮动侧板、密封件完全适配，装配后需手动盘动齿轮轴，保证转动无卡滞、无异常摩擦声，再进行耐压测试，在1.25倍额定压力下保压5分钟，壳体各密封面、铸造面无渗漏、无永久形变方可合格。这类壳体的设计难点在于平衡加工工艺性与使用性能，既要保证铸造时的流动性、避免出现缩孔砂眼等铸造缺陷，又要保证加工时的基准统一，减少装夹次数提升加工效率，同时还要保证长期承压运行下的结构稳定性，避免因形变导致的性能衰减。

　　很多现场使用的齿轮泵故障都与壳体设计或加工缺陷相关：比如内腔形位公差超差导致齿轮偏磨，运行一段时间后容积效率快速下降；安装孔位位置度超差导致端盖密封面受力不均，出现渗漏油问题；壁厚设计不足导致高压下壳体鼓胀，侧板补偿失效内泄漏增大；油道设计不合理导致吸油阻力大，运行时噪音大、气蚀严重。因此在三维建模阶段，就需要充分考虑铸造拔模斜度、加工余量、应力集中区域的圆角过渡，同时模拟装配状态下的各元件配合间隙，提前规避后续加工、装配、使用环节可能出现的问题。
