单级卧式离心泵工业流体输送结构

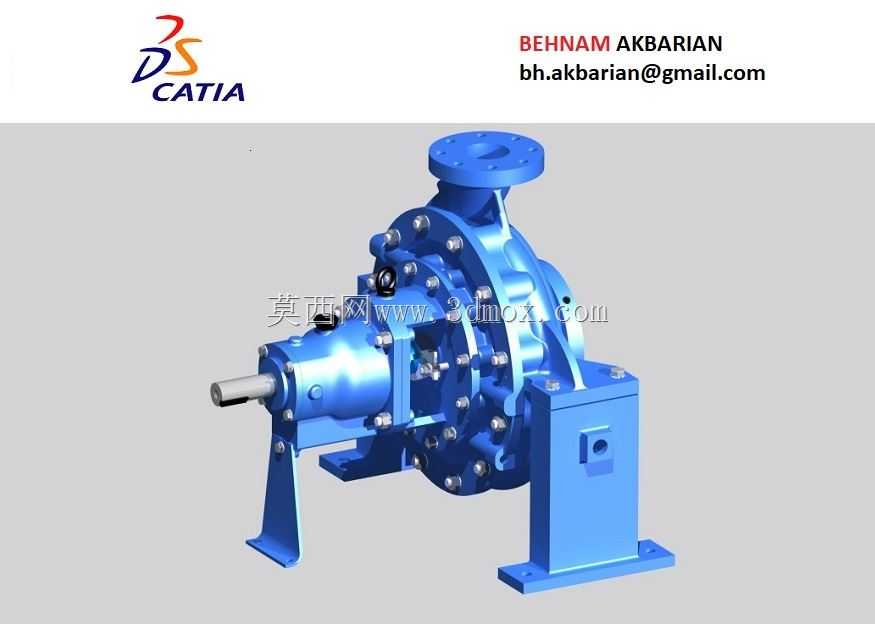

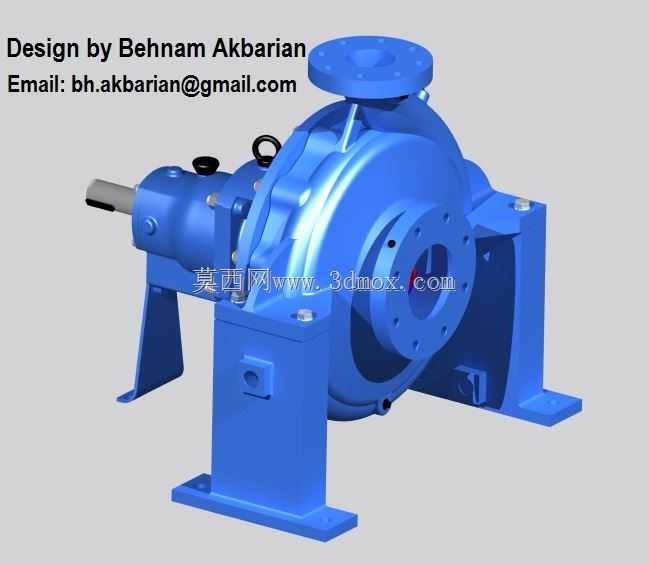

　　在市政供水、化工流程、循环水系统、暖通空调管网等场景中，这类卧式单级离心泵是应用覆盖度极高的流体输送核心设备，其核心作用是为管路内的液态介质提供压能，克服沿程阻力与高程差，实现介质从低压端到高压端的定向输送，可输送常温清水、物理化学性质与水接近的低粘度介质，部分适配改型后也可输送带有微小固体颗粒的介质，在工厂循环冷却水系统、建筑供水增压、农田排灌、化工介质输送工段都能见到同结构产品的身影。从结构设计逻辑来看，该泵采用轴向吸入、径向排出的经典蜗壳式结构，泵体与泵盖沿叶轮轴线垂直面做剖分设计，这种剖分方式的优势在于检修时无需拆卸进出水管路与驱动电机，只需拆开泵体连接螺栓即可取出转子组件完成易损件更换，大幅降低现场运维的工作量。

　　叶轮采用闭式叶轮结构，叶片为后弯式设计，这种叶片构型能在保证效率的同时降低轴功率随流量增大的过载风险，适配多数定速驱动的工况需求，叶轮与泵轴之间采用键连接传递扭矩，轴向位置通过轴套与锁紧螺母定位，保证叶轮出口与蜗壳流道的对中精度，避免流道不对中带来的水力损失与振动问题。泵轴的支撑采用两端滚动轴承结构，轴承布置在轴承箱内，通过润滑脂实现润滑，轴承箱自带防尘密封结构，避免外界粉尘进入轴承滚道造成磨损，同时也防止润滑脂泄漏污染输送介质。轴封位置采用填料密封或者机械密封的可选安装结构，模型上预留了两种密封形式的安装空间，可根据输送介质的特性、现场泄漏管控要求灵活选择密封方案，输送洁净常温介质时可采用成本更低、维护简便的填料密封，

　　输送易燃易爆、有毒有害或者高价值介质时可更换为泄漏量更低的机械密封结构。泵脚与底座采用一体化铸造的支撑脚结构，两个支撑脚分别布置在泵体下方与轴承箱下方，安装时通过地脚螺栓将整泵固定在混凝土基础或者钢制公用底座上，安装边界需要预留足够的检修空间，尤其是联轴器端需要留出足够的轴向空间，方便后期拆卸联轴器、更换轴承与轴封件。进出口法兰采用标准法兰连接尺寸，进口口径大于出口口径，符合离心泵低进高出的流道设计逻辑，进口流道做收缩式设计保证介质进入叶轮时流速均匀，避免偏流造成的汽蚀问题，出口流道为蜗壳式扩压结构，将叶轮甩出的高速介质的动能逐步转化为压能，降低流动过程中的水力损失。从安装尺寸匹配来看，该泵的中心高、地脚螺栓孔间距、

　　法兰连接尺寸都符合对应流量扬程参数段的通用安装尺寸规范，可直接替换同参数段的老旧同类型泵，无需对现场管路、基础做大规模改造，降低设备替换的改造成本。转子组件做了严格的动平衡校正，泵轴的挠度控制在允许范围内，避免运行过程中转子跳动造成密封磨损、轴承过载、振动超标的问题，泵体上预留了排气、排液螺孔位置，开机前可通过排气螺孔排净泵腔内的空气，避免气缚现象造成泵无法正常抽送介质，停机检修时可通过排液螺孔排净泵腔内残留的介质，方便拆解维护。在实际选型应用中，需要根据现场的流量、扬程需求匹配对应直径的叶轮，同时根据装置汽蚀余量校核泵的必需汽蚀余量，避免泵在运行过程中发生汽蚀，造成叶轮损坏、振动噪声过大的问题，驱动端通常通过弹性联轴器与电动机直连，联轴器处设置安全防护罩，避免运行过程中转动部件卷入杂物或者造成人员伤害。
