熨斗配套铸造连接支架结构设计

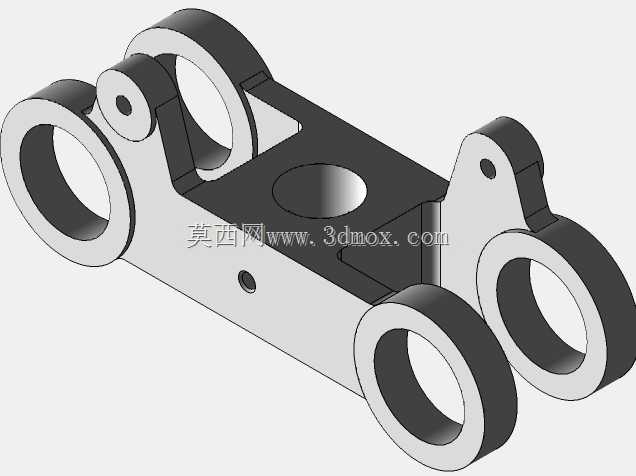

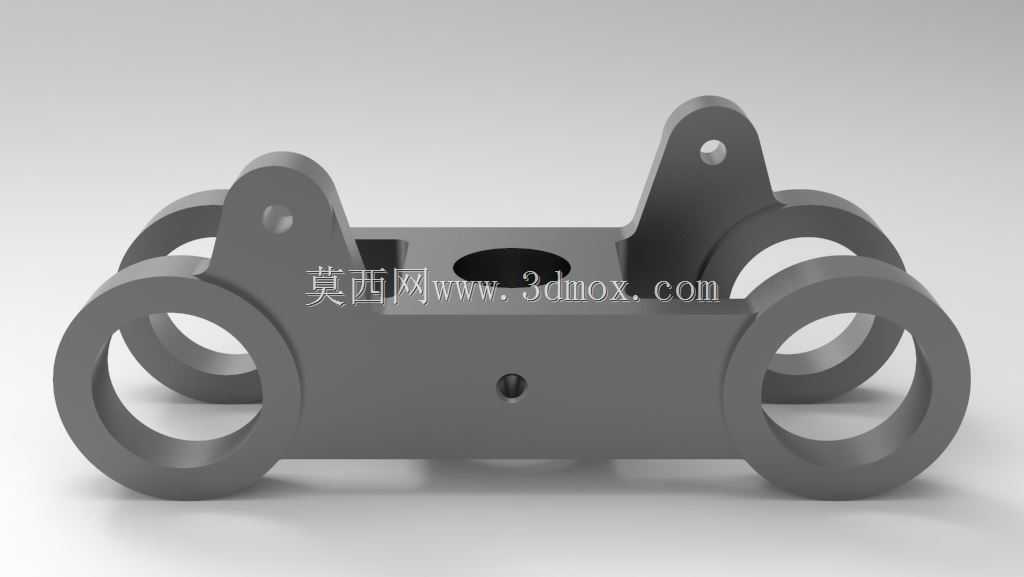

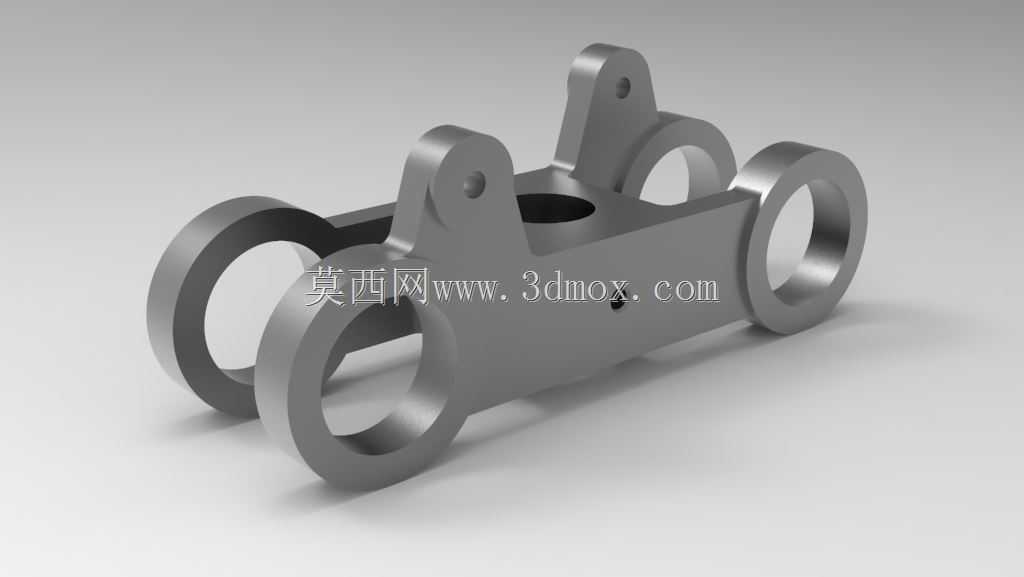

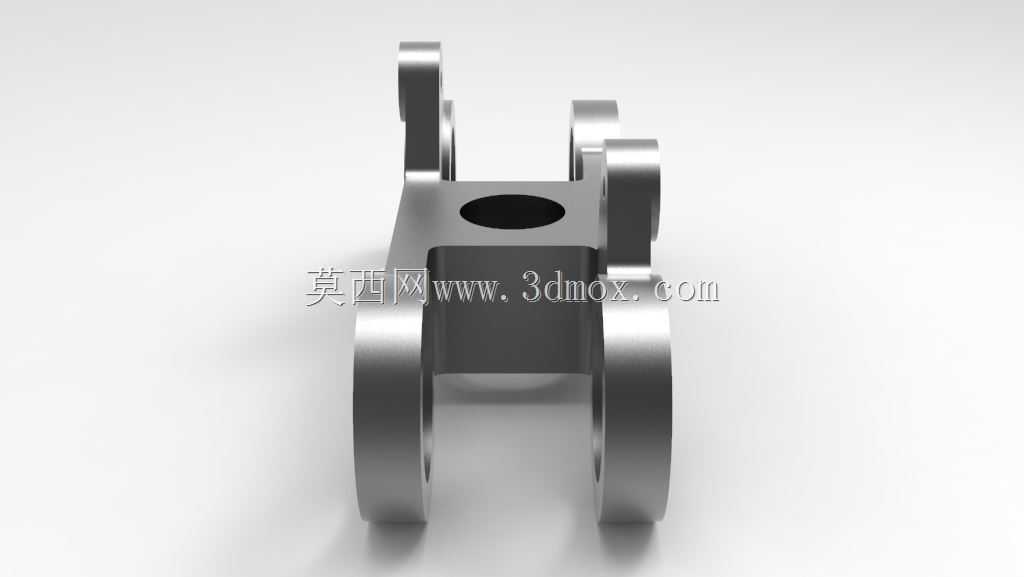

　　在民用熨烫设备的结构组成中，这类铸造支架属于核心受力连接构件，主要承担熨烫作业过程中操作端与加热主体之间的载荷传递、位置固定功能，日常使用中需要反复承受按压作用力、温度传导带来的热应力，以及移动过程中的交变载荷，因此对铸件的结构强度、形位公差、安装适配性都有明确的工程要求。从实际使用场景来看，这类支架安装在熨斗握持结构与加热底板的衔接位置，两端的环形吊耳结构用于穿装铰接销轴，实现握持组件与加热主体的角度微调，保证熨烫作业时操作者可以根据衣物面料的摆放角度调整施力方向，中间的矩形基体一方面承担整体的结构支撑作用，另一方面预留的通孔用于穿装紧固件，将支架与内部的加热模组、隔热衬层进行刚性固定，避免长期使用后出现结构松动、位置偏移的问题。

　　设计这类铸件时，首先要考虑铸造工艺的成型可行性，所有的转角位置都做了均匀的圆角过渡，避免浇铸过程中出现应力集中导致的冷隔、缩孔缺陷，同时壁厚保持均匀一致，控制在适合砂型铸造的厚度区间，既保证结构强度满足受力要求，也避免壁厚差异过大导致铸件冷却过程中出现变形、开裂的问题。两端的环形铰接孔在铸造时预留了精加工余量，后续通过镗孔工序保证孔的圆柱度、同轴度公差，确保销轴穿装后转动灵活无卡滞，同时孔的端面预留加工余量，装配时可以通过调整垫片控制铰接的阻尼感，匹配不同操作者的使用习惯。中间基体上的沉孔结构用于安装锁紧螺钉，孔位的位置度公差严格控制在装配允许的范围内，保证支架与加热底板、握持外壳安装时孔位完全对齐，

　　不会出现强行装配导致的内应力残留，长期受热后出现结构变形。从安装边界来看，这类支架的整体外形尺寸适配常规家用蒸汽熨斗的内部安装空间，两端环形结构的中心距与握持组件的铰接座间距完全匹配，中间基体的宽度避开了内部蒸汽管路、加热线路的排布空间，不会出现安装干涉的问题，支架的整体高度控制在隔热层的厚度范围内，避免金属构件直接接触外壳导致表面温度过高，提升使用过程中的安全性。结构设计时还考虑了长期使用的耐磨性能，铰接孔的内壁在精加工后不需要额外镶嵌衬套，依靠铸钢本身的耐磨性能就可以满足数千次转动的使用寿命要求，同时铸件表面经过喷丸处理去除氧化皮，提升表面的涂装附着力，装配后喷涂耐高温隔热涂层，减少热量向握持端的传递。在受力校核层面，

　　这类支架的薄弱位置集中在两侧吊耳与中间基体的衔接处，设计时通过加大衔接位置的过渡圆角、局部增加壁厚的方式提升结构强度，模拟日常熨烫时的最大按压力度做载荷校核，确保结构不会出现塑性变形，同时考虑跌落工况下的冲击载荷，保证支架在常规跌落高度下不会出现断裂问题。这类铸造支架的结构设计没有多余的冗余结构，所有的几何特征都服务于装配、受力、工艺实现的实际需求，没有为了外观增加不必要的曲面结构，最大化降低铸造模具的加工难度，提升铸件的成品率，适合中小批量的砂型铸造生产，能够匹配民用熨烫设备的量产装配需求。
