教学实验用棒材导热系数测试装置结构

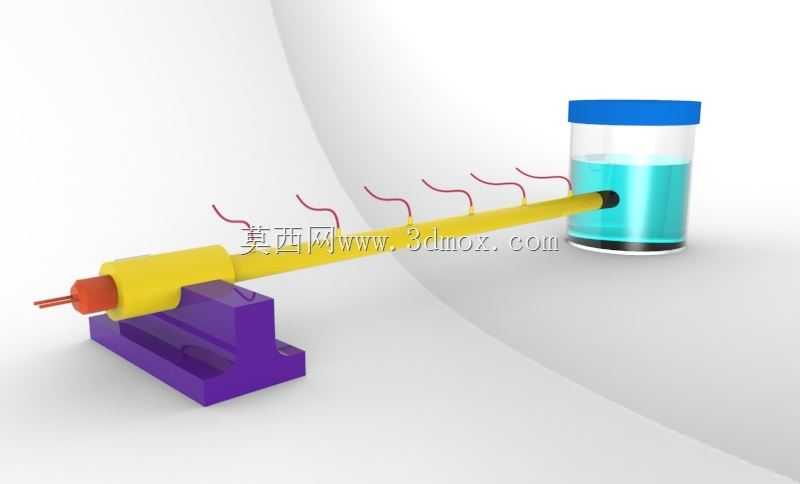

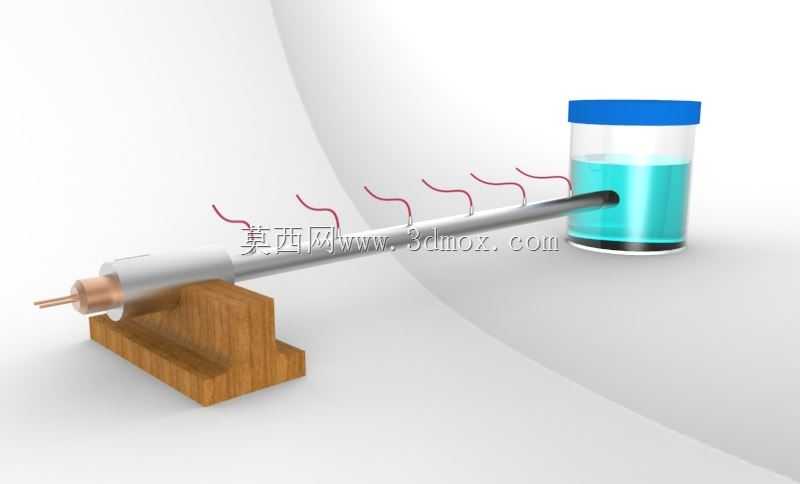

　　这套热传导实验装置主要面向高校材料热物性教学、基础传热学验证实验场景搭建，核心用途是通过热电偶阵列采集沿测试棒轴向的温度梯度数据，结合傅里叶导热定律计算不同材质棒材的导热系数，帮助实验者直观理解固体稳态热传导的物理过程。装置整体采用卧式悬臂布局，核心测试段为水平布置的金属测试棒，一端连接加热模块，另一端插入储液容器内，通过固定端的电加热提供稳定热流，冷端通过储液罐内的恒温液体带走热量，待整个系统达到热平衡后，沿棒身等距布置的多组热电偶可同步采集各点位温度，通过线性拟合温度梯度即可推导材料导热系数。从结构设计逻辑来看，底部的紫色支撑座承担整个测试段的承重与定位功能，支撑座底部预留安装孔位，可直接固定在实验台的T型槽或者光学平板上，

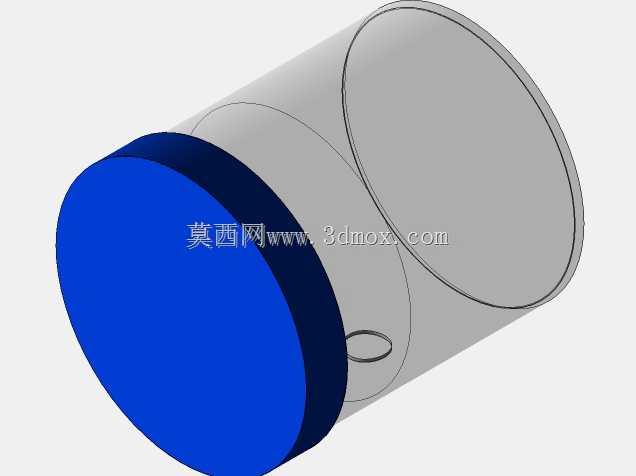

　　安装时需保证测试棒的水平度误差控制在0.2mm/m以内，避免因棒身倾斜带来的热流分布不均，影响最终测试精度。加热端采用模块化快拆结构，红色的加热头可根据测试需求更换不同功率的加热模块，适配不同导热系数范围的棒材测试，比如测试铜、铝等高导热金属时可选用低功率长时加热模块，测试陶瓷、复合材料等低导热材质时可更换高功率加热单元，保证冷端与热端形成足够可测的温度差。冷端的储液罐采用透明圆柱结构，一方面便于观察罐内液位高度，保证测试棒插入液体的深度始终没过端部20mm以上，避免端部暴露在空气中带来的散热误差，另一方面透明材质可直观看到液体是否存在对流扰动，实验过程中可根据需求在罐内添加搅拌子或者静置，

　　分别模拟对流换热强化和自然对流的冷端边界条件。沿测试棒引出的多组热电偶线采用等间距排布，设计时预留了走线槽位，避免线材杂乱搭在棒身表面带来额外的导热误差，每根热电偶的测点都紧贴棒身外壁，采用耐高温导热胶固定，保证测点温度与棒身实际温度一致，减少接触热阻带来的测量偏差。装置的安装边界需考虑实验台的承重与周边通风条件，支撑座固定后，测试棒悬臂端的最大挠度控制在0.1mm以内，避免长期使用后棒身弯曲导致测点位置偏移；储液罐放置位置需与测试棒同轴，罐身底部设置定位凸台，可卡在实验台的定位孔内，防止实验过程中碰倒罐体导致液体泄漏。在功能特性上，这套装置可快速更换不同材质的测试棒，支撑座上的黄色固定套采用剖分式夹紧结构，

　　松开紧固螺钉即可抽出测试棒更换，无需拆解整个加热端与走线结构，单次换样时间可控制在5分钟以内，适配教学实验中多组试样连续测试的需求。装置整体的外形尺寸适配常规高校实验台的摆放空间，长度方向不超过600mm，宽度方向不超过150mm，高度方向不超过200mm，摆放时不会占用过多实验台面积，同时预留了外接温度采集仪的接线空间，可直接对接实验室现有数据采集设备，无需额外定制转接模块。设计过程中特意规避了复杂的传动与运动结构，所有部件均采用常见的机械加工工艺制作，支撑座采用机加工成型，表面做阳极氧化处理提升耐磨性能，测试棒采用标准圆棒型材加工，降低加工成本的同时保证零件的互换性，即使个别部件损坏也可快速加工替换，适合教学场景下高频次、多人操作的使用需求。考虑到实验过程中可能出现的液体溅出情况，所有金属部件都做了防锈处理，热电偶线采用耐高温耐水的绝缘外皮，避免液体泼溅导致线路短路。整套结构没有冗余的装饰性部件，所有结构设计都围绕测试精度提升、操作便捷性优化展开，从安装定位到换样操作，再到测试过程中的误差控制，都贴合基础热工实验的实际使用需求，既可以作为教学演示装置使用，也可经过精度校准后用于基础材料导热系数的粗略测试，为材料选型前期的热物性验证提供低成本的测试方案。
