BARRACUDA标识红色盒形金属构件

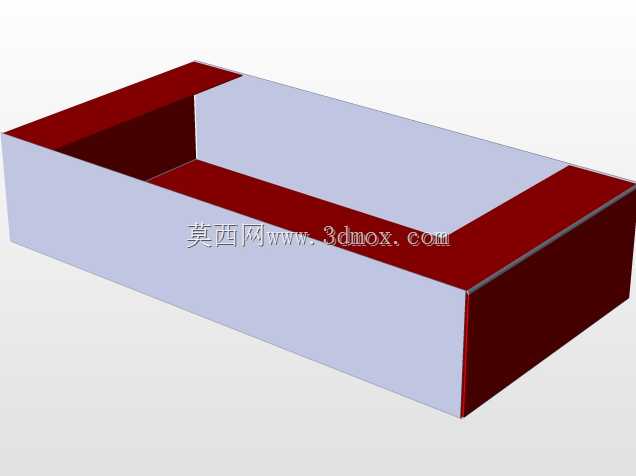

　　日常做设备外观配套结构设计时，这类带品牌标识的盒形金属构件是很常见的外装零部件，多数用在户外动力设备、专用作业车辆的机身外侧，既承担局部防护功能，也承载品牌标识展示的作用，和普通的密闭金属盒不同，这类构件不需要做全密封的腔体设计，更多是贴合安装基面做薄壳包覆，遮挡内部的线束接头、小型安装固定座，同时让设备外表面保持视觉上的整体性，不会出现零散的结构凸点影响外观质感。从结构形态来看，这个构件采用薄金属板材冲压折弯成型，整体为带微小斜度的长方体薄壳，边缘做了收边压合处理，没有裸露的板材裁切毛边，既可以避免安装维护时划伤操作人员，也能提升构件整体的结构刚度，减少薄板材受外力后的形变概率。表面做了正红色的涂装处理，涂层均匀覆盖整个外露面，

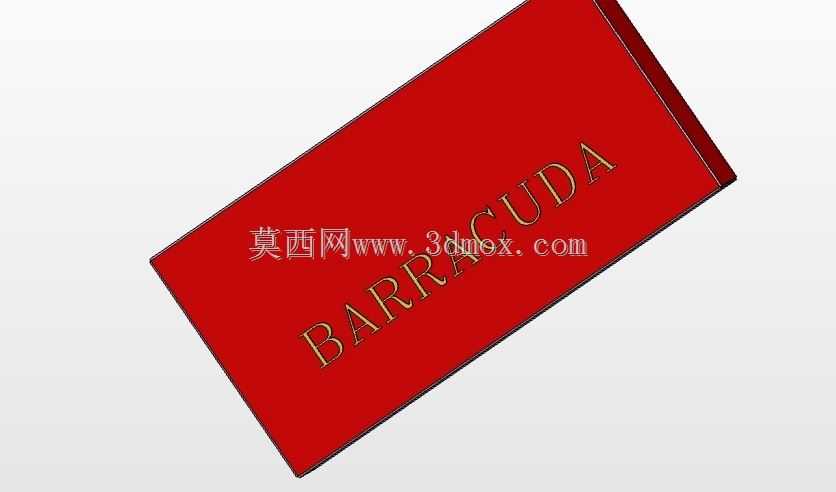

　　金色的BARRACUDA标识采用蚀刻填漆或者丝网印刷工艺固定在构件正面，字体顺着构件的斜置角度排布，和壳体表面贴合度高，不会出现标识边缘起翘脱落的问题，适配户外使用时的耐候需求，长期暴露在日晒雨淋环境下也能保持标识的辨识度。设计这类构件的时候，首先要确认安装基面的轮廓尺寸，壳体的内轮廓要比安装基面的外轮廓单边留出0.3到0.5毫米的安装间隙，避免加工公差导致壳体无法顺利扣合在基面上，折弯处的内R角要和板材厚度匹配，常规1毫米厚度的冷轧钢板折弯时内R角取0.8到1.2毫米即可，既能保证折弯处不会出现开裂，也能让折角线条保持挺括，不会出现圆弧过大影响外观精致度的问题。构件的安装固定方式一般采用背面焊接固定螺柱，或者在侧边预留隐形安装孔，

　　安装后固定件不会外露在外表面，保持外观面的整洁性，壳体的深度不需要做的过大，一般控制在15到30毫米区间即可，足够覆盖内部的凸起结构，同时不会因为深度过大导致壳体自身刚性下降，受外力按压出现凹陷。在实际选型应用中，这类构件常配套在小型动力设备、园林机械、专用作业机具的外覆盖件上，相比塑料材质的外饰件，金属材质的盒形构件抗冲击性能更好，遇到轻微的磕碰不会出现开裂破损，表面涂层做耐候处理后，在-20℃到60℃的环境温度区间内都能保持涂层附着力，不会出现起皮脱落的问题。建模过程中要重点注意折弯边的工艺避让，相邻两个折弯边的交接处要做工艺缺口处理，避免折弯时出现材料堆叠导致的凸起，影响壳体和安装基面的贴合度，

　　表面标识的建模要和实际加工工艺匹配，如果是蚀刻工艺就做0.1到0.2毫米的浅凹槽特征，如果是印刷工艺就直接做表面贴图特征，不需要做实体切除，避免后续出工程图时出现不必要的特征标注。另外这类构件的边角都做了微小的倒角处理，没有尖锐的直角外露，符合机械设备外装件的安全设计要求，不会对周边作业人员造成剐蹭伤害，壳体的壁厚根据实际使用场景选择，室内使用可以选0.8毫米厚度的板材，户外或者有磕碰风险的场景选1.2到1.5毫米厚度的板材，平衡构件重量和结构强度，不需要过度增加壁厚导致材料成本上升。在做装配校验的时候，要确认壳体安装后和周边相邻零部件的间隙，保持至少2毫米以上的安全距离，避免设备运行时的振动导致壳体和周边部件产生摩擦异响，同时预留出后期维护拆卸的操作空间，不需要拆卸周边大部件就可以单独拆下这个盒形构件，对内部的接线或者固定件进行检修调整。
