外六角头自攻锁紧连接插销结构

　　在各类钣金机柜组装、小型机电设备预装、工装夹具快速拼接的场景里，这类带外六角驱动头的螺旋槽插销是很常见的快装连接件，和普通圆柱销、开口销的定位逻辑不同，它不需要配套额外的卡簧、螺母或者销孔过盈配合，就能同时实现径向定位和轴向锁紧，在需要反复拆装的检修位、不需要高精度定位但要求防松脱的薄板连接位，使用频率非常高。

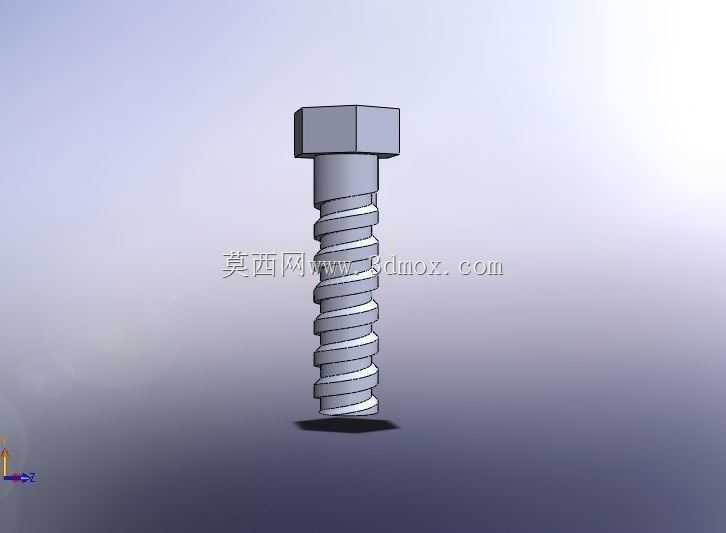

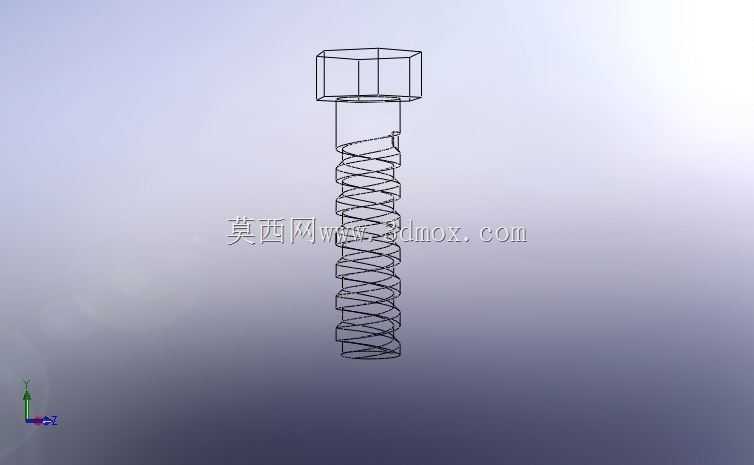

　　从结构功能上看，头部采用标准外六角造型，匹配常规呆扳手、套筒或者活动扳手就能施加拧紧力矩，不需要专门定制工具，现场装配的适配性很强，头部下端的轴肩位置做了直角过渡，拧紧到位后轴肩端面能完全贴合被连接件的表面，既可以控制拧入深度，避免插销过度旋入破坏下层基材，也能增大承压面积，分散接触面的压应力，防止薄板件被压溃变形。杆部的螺旋槽不是普通螺纹的等距三角形牙型，槽型做了大导程的圆弧过渡设计，旋入的时候不需要预先在基材上攻丝，直接在预制的光孔上就能通过旋转挤压，让基材材料嵌入螺旋槽内形成咬合，相比普通自攻螺丝，它的杆部核心直径更大，抗剪切能力更强，能承受一定的横向载荷，不会像普通自攻钉那样受横向力后容易被剪断。

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，头部对边尺寸要比预制安装孔的直径大2mm以上，保证轴肩有足够的承压面，杆部的长度要根据被连接件的总叠厚来确定，旋入底层基材的深度要控制在杆径的1.2到1.5倍之间，太浅会导致咬合不足容易松脱，太深则会增加装配力矩，甚至导致基材开裂。螺旋槽的导程设计要兼顾旋入效率和锁紧力，导程太大虽然拧入速度快，但咬合的牙数太少，防松能力会下降，导程太小则和普通螺丝没有区别，失去快装的优势，实际建模的时候要注意槽底的圆角处理，避免应力集中导致杆部在受冲击载荷的时候从槽底位置断裂，杆部末端做了小角度的倒角，方便装配的时候快速对准安装孔，不需要反复调整位置就能顺利导入。

　　实际使用场景里，这类插销常被用在配电箱的门板铰链连接、小型输送线的护板快速固定、非标设备的外罩拼接位置，这些位置的共同特点是不需要太高的配合精度，但要求装配效率高，后期检修拆装方便，而且设备运行过程中存在一定的振动，需要连接件有自防松能力，不会因为长期振动自行脱落。和传统的螺栓螺母连接方式相比，它只需要在单侧操作就能完成装配，不需要在背面预留扳手的操作空间，对于封闭腔体型材、双层钣金这类背面无法触及的安装位，适配性要比普通螺栓好很多。建模过程中要注意头部和杆部的同轴度公差控制，实际生产中这个公差一般要控制在0.1mm以内，否则拧紧的时候会出现头部偏摆，导致轴肩不能完全贴合接触面，长期受力后容易出现松动。另外杆部的表面硬度要比被连接的基材高，一般会做调质或者渗碳处理，保证旋入的时候螺旋槽不会变形，能顺利挤压基材形成稳定的咬合结构，不需要额外涂覆防松胶就能达到不错的防松效果，适合批量装配的流水线作业场景，能有效减少单工位的装配工时。
