桌面级FDM打印适配激光雕刻机结构设计

　　这套激光雕刻机的结构设计，核心适配桌面级FDM 3D打印的加工能力，多数非标准结构件都可以通过普通桌面FDM设备直接打印成型，不需要额外开模或者定制金属加工件，非常适合个人工作室、小型创客空间的小批量搭建需求。从实际应用场景来看，这类小型激光雕刻机可以覆盖薄木板、亚克力、皮革、纸质材料的表面雕刻与浅切割作业，也能完成塑料件表面的永久标记打标，在文创产品定制、电子元件外壳标识、小型手办零件表面纹路加工场景下都能稳定使用，不需要占用大型工业设备的排产时间，小批量单件加工的灵活性远高于大型工业雕刻设备。

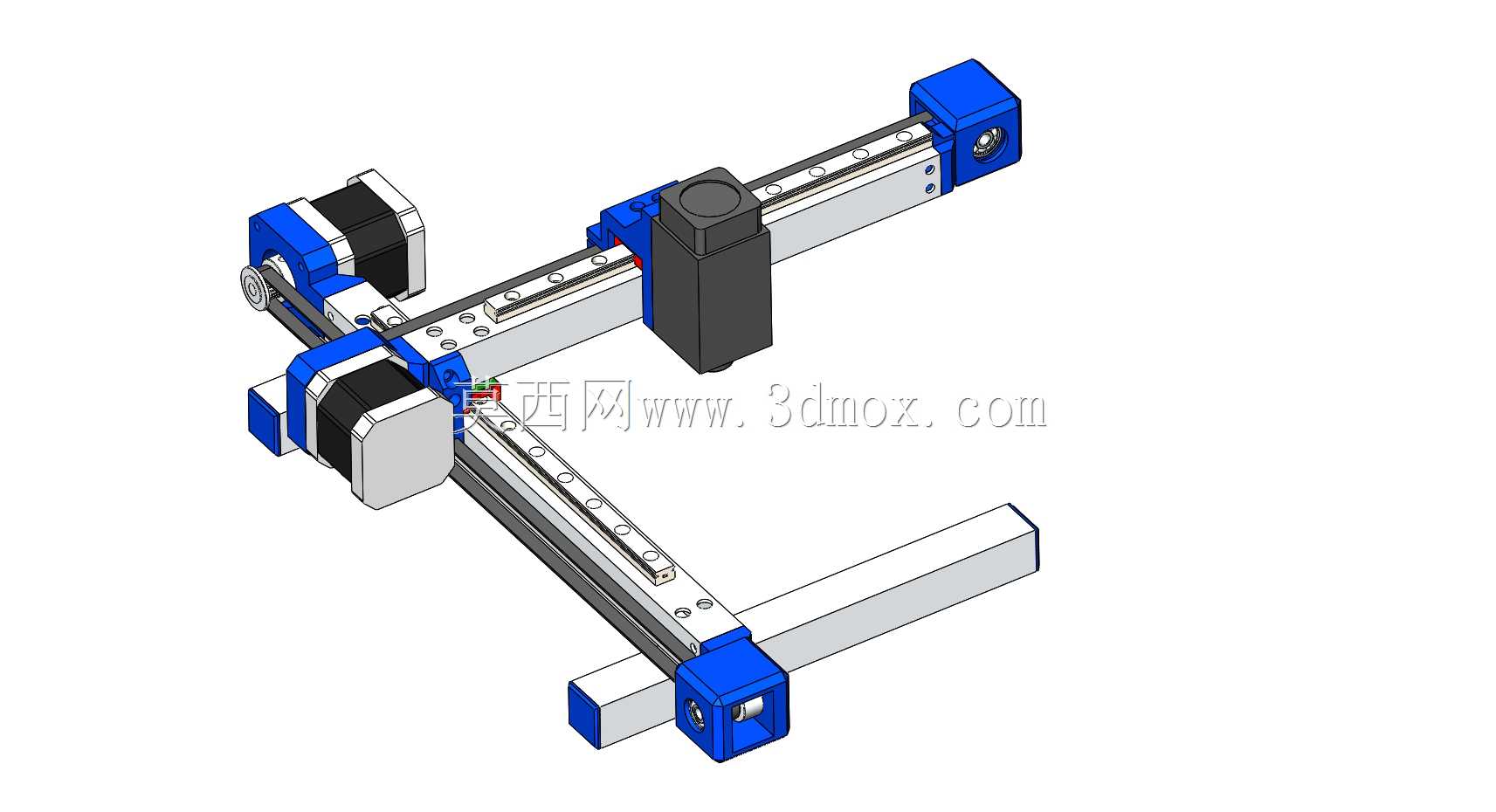

　　设计过程中优先考虑了FDM打印件的受力特性，所有需要承受光路震动、运动模组负载的安装位，都做了加厚的筋位结构，打印时采用20%以上的填充率就可以满足日常使用的强度要求，不需要额外嵌入金属螺母，直接采用自攻螺丝就能完成各模组的紧固，降低了组装的配件门槛。运动部分的安装边界预留了标准2020铝型材的装配槽位，用户可以根据自己的加工幅面需求灵活调整型材长度，不需要重新修改主体安装座的模型，适配不同加工幅面的改装需求，常规桌面使用的200200mm加工幅面下，整体设备的外轮廓尺寸可以控制在350350*250mm以内，能够直接放置在普通工作台面上使用，不需要额外定制专用安装台架。

　　光路部分的安装座专门做了激光头的调节余量，垂直方向预留了15mm的调节行程，可以根据不同焦距的激光头灵活调整对焦高度，水平方向的安装孔位做了长槽设计，能够适配市面上常见的多款不同外径的激光模组，不需要针对不同型号的激光头重新打印安装件。控制板的安装位预留了通用开源控制板的安装孔距，同时留出了足够的走线空间，避免运动过程中排线与运动部件发生干涉，所有走线槽的位置都设计在打印件的内侧，既可以隐藏排线让设备外观更整洁，也能避免加工过程中产生的碎屑掉落到排线接口处造成接触不良。

　　考虑到FDM打印件的公差特性，所有轴类配合的安装孔都预留了0.2mm的装配间隙，普通精度的FDM打印机打印完成后，不需要额外进行孔位的打磨修整，光轴与直线轴承就可以顺利装入，不会出现过紧卡顿或者过松晃动的问题。设备的底座部分设计了可调节的脚垫安装位，可以根据放置台面的平整度调整四个角的高度，保证加工平面的水平度，避免雕刻过程中出现焦距不一致导致的雕刻深浅不均问题。废料收集的区域预留了可拆卸的接屑槽安装位，加工产生的木屑、亚克力碎屑可以直接落入接屑槽内，清理时只需要抽出接屑槽即可，不需要挪动整个设备，日常维护的操作非常简便。

　　在实际组装测试中，这套结构的所有打印件总打印时长可以控制在20小时以内，单台普通桌面FDM打印机两天内就可以完成全部结构件的制作，搭配标准的直线光轴、同步带、步进电机等通用配件，就可以完成整机组装，组装完成后不需要复杂的校准流程，只需要调整激光头焦距就可以开始加工作业。针对不同材料的加工需求，激光头的安装座还预留了风冷接口的安装位，可以加装小型散热风扇对激光头进行持续散热，延长激光模组的连续工作时长，满足长时间批量加工的使用需求。
