高精度游标卡尺三维结构设计作品

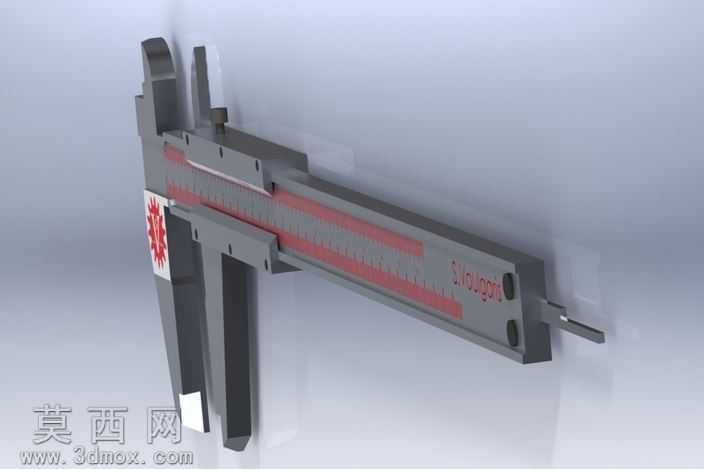

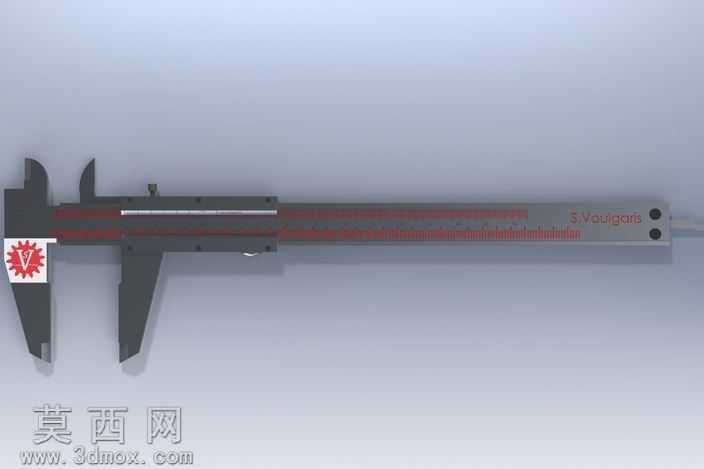

本作品为游标卡尺的三维建模设计成果，建模过程严格遵循游标卡尺的实际生产制造尺寸标准，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先梳理游标卡尺的核心组成逻辑，将整体结构拆分为主尺尺身、游标滑动组件、内外测量爪、深度测量杆、锁紧螺钉五大核心模块，按照从基准到局部的建模顺序，先绘制主尺的基准轮廓草图，通过拉伸特征生成主尺基体，再精准刻画主尺表面的刻度槽结构，保证刻度排布符合实际测量精度的间距要求。后续针对游标滑动组件进行单独建模，通过配合间隙的参数化设置，还原游标与主尺之间的滑动配合关系，确保滑动结构的活动逻辑与实物一致；内外测量爪分别按照内孔测量、外轮廓测量的功能形态进行曲面与实体结合的建模，保证测量面的平面度与垂直度符合量具的精度要求，深度测量杆与游标组件的连接结构也做了完整还原，同时对锁紧螺钉的螺纹结构、旋钮防滑纹理都做了细节刻画，避免模型出现结构缺失。材质与渲染阶段，针对卡尺的金属主体部分，采用磨砂合金钢材质参数，调整金属粗糙度、反射率参数还原工业量具的哑光金属质感，刻度区域采用红色填充材质与金属尺身形成清晰视觉区分，锁紧螺钉部分做了轻微的金属做旧效果，模拟实际使用中的磨损质感，同时在尺身侧面添加了个性化标识纹理，在不破坏整体工业质感的前提下增加设计细节。渲染阶段采用柔和的工作室光源，多角度打光避免金属表面出现过强反光遮挡结构细节，通过阴影参数调整突出卡尺各部件的结构层次，完整展现卡尺的结构装配关系与外观细节。整个设计过程以还原游标卡尺的真实功能结构为核心，所有结构尺寸都参考实际工业级游标卡尺的参数进行设置，既保证了模型的外观还原度，也完整保留了各部件的装配逻辑与活动关系，能够直观展现游标卡尺的结构原理与外观形态。
