3D打印机用扭簧式皮带张紧构件

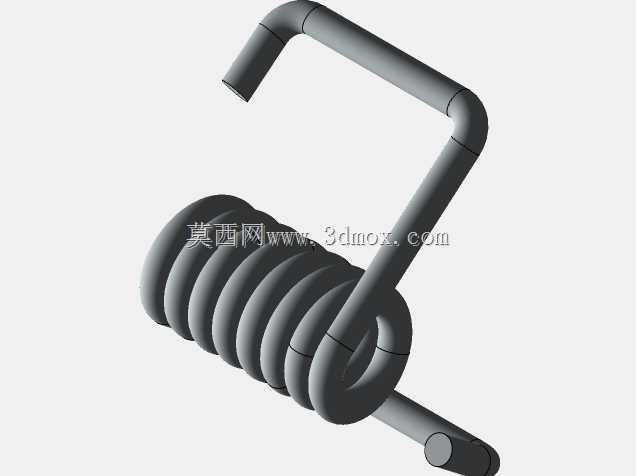

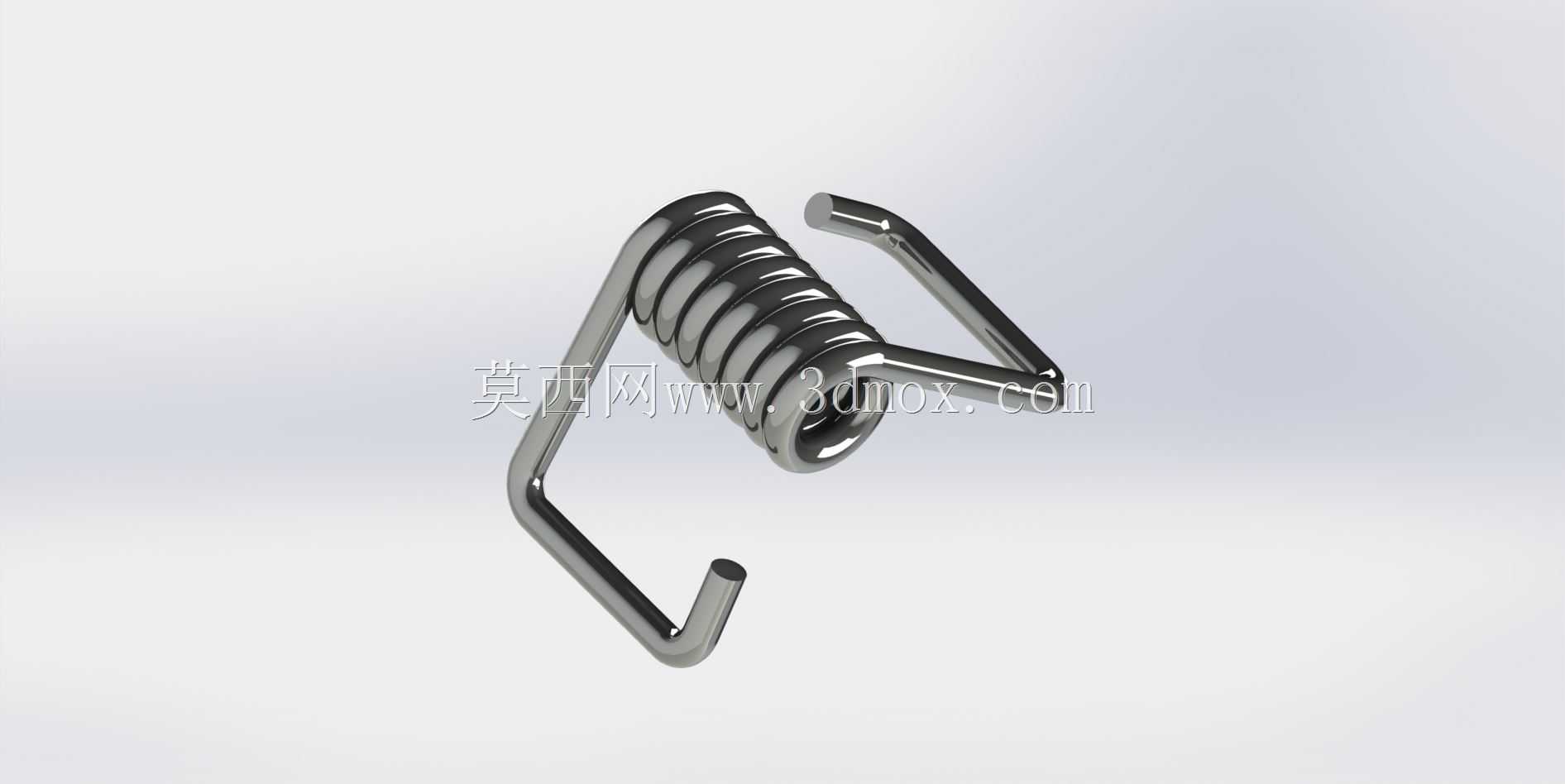

　　桌面级FDM3D打印机的传动系统多采用同步带作为X、Y轴的运动传递介质，同步带在长期往复运行过程中会因材料蠕变、反复拉伸出现松弛量，直接导致传动背隙增大、打印件表面出现振纹、层间错位甚至丢步故障，皮带张紧构件就是为抵消这部分松弛量、维持传动系统稳定张紧力而设计的功能性零件。这款张紧构件采用扭簧式结构设计，核心弹性单元为圆柱螺旋扭转弹簧，弹簧两端延伸出弯折的金属支脚，整体采用弹簧钢材质加工，依靠扭簧扭转过程中产生的回弹力持续对皮带轮安装座施加预紧力，无需人工定期手动调整张紧度，能在皮带出现微量松弛时自动补偿张紧行程，相比传统的螺栓顶紧式张紧结构，省去了定期拆机校准张紧度的维护步骤，同时能避免人工调整时张紧力过大导致的皮带过早疲劳、

　　轴承径向载荷超标的问题。从安装适配性来看，这款张紧构件的支脚弯折角度经过精准计算，适配市面上多数采用2020铝型材框架的桌面级3D打印机，安装时无需对原有设备框架进行打孔、裁切等二次加工，其中一个支脚卡入铝型材的预置T型槽内，另一个支脚抵靠在同步带的惰轮安装座侧面，扭簧的螺旋段同轴套在惰轮的固定销轴上，整体安装边界紧凑，不会占用打印平台的有效成型空间，也不会与运动中的打印头、热床组件产生运动干涉。在功能特性层面，这款张紧构件提供的张紧力曲线经过匹配调试，扭簧的刚度参数适配GT2同步带的额定张紧力要求，既能够提供足够的张紧力消除同步带与带轮之间的啮合间隙，又不会因张紧力过大导致同步带的齿根应力过高、带轮支撑轴承的径向载荷超出额定值，

　　能有效延长同步带和带轮轴承的使用寿命。设计过程中重点考量了构件的疲劳寿命，扭簧的有效圈数、簧丝直径经过反复校核，在3D打印机常见的-10℃到60℃工作环境温度区间内，弹簧的弹力衰减率控制在极低水平，能够满足设备长期连续运行的可靠性要求；两端支脚的弯折处做了圆弧过渡处理，避免应力集中导致的支脚断裂问题，支脚与铝型材、惰轮座接触的端面做了磨平处理，保证接触受力均匀，不会出现局部应力集中导致的型材压痕或者安装座变形问题。实际应用场景中，除了常规的桌面级FDM3D打印机新机组装使用，这款张紧构件也适合老旧设备的传动系统升级改造，很多使用年限超过1年的桌面3D打印机都会出现同步带松弛导致的打印精度下降问题，更换这款自动张紧构件后，

　　无需反复调整张紧螺栓，就能长期维持稳定的传动精度，对于需要长时间连续打印的批量加工场景，能有效降低设备维护频次，减少因张紧力不足导致的打印废品率。不同于外置式的大型张紧轮组，这款扭簧式张紧构件的集成度更高，整体重量仅十余克，不会给运动轴增加额外的运动负载，不会导致电机驱动电流升高、电机过热等问题，对于采用开环步进电机的入门级3D打印机也能完美适配，不会因额外负载导致电机丢步。在结构细节上，扭簧的螺旋段内径与常用的惰轮销轴直径做了间隙配合设计，安装时可以直接套在销轴上，不会出现卡滞或者旷量过大的问题，支脚的长度经过优化，既能覆盖铝型材槽位到惰轮座的安装距离，又不会因支脚过长导致构件在设备运行过程中出现晃动、脱落的风险。
