微型深沟球625轴承三维结构设计

　　在桌面级3D打印机送料机构、小型伺服电机输出端、精密仪器传动模组这类对安装空间有严格限制的场景里，小尺寸深沟球轴承的选型往往直接决定整套机构的运行稳定性与寿命，625型号微型轴承正是这类场景下的常用标准件。从实际装配逻辑来看，这类微型轴承的核心作用是为旋转轴提供径向支撑，同时承受一定程度的轴向载荷，降低轴系转动过程中的摩擦阻力，保证旋转精度控制在微米级公差范围内。做三维建模的时候，首先要还原的是轴承各部件的配合关系：内圈与转轴采用过盈配合，外圈与安装座孔采用过渡配合，滚动体均匀分布在内外圈的滚道之间，保持架将每个钢球等距分隔，避免滚动体在运转过程中相互摩擦碰撞，这部分的结构间隙要严格匹配实际公差要求，不能随意放大或缩小，否则模型导入装配体后会出现配合干涉或者间隙过大的问题。

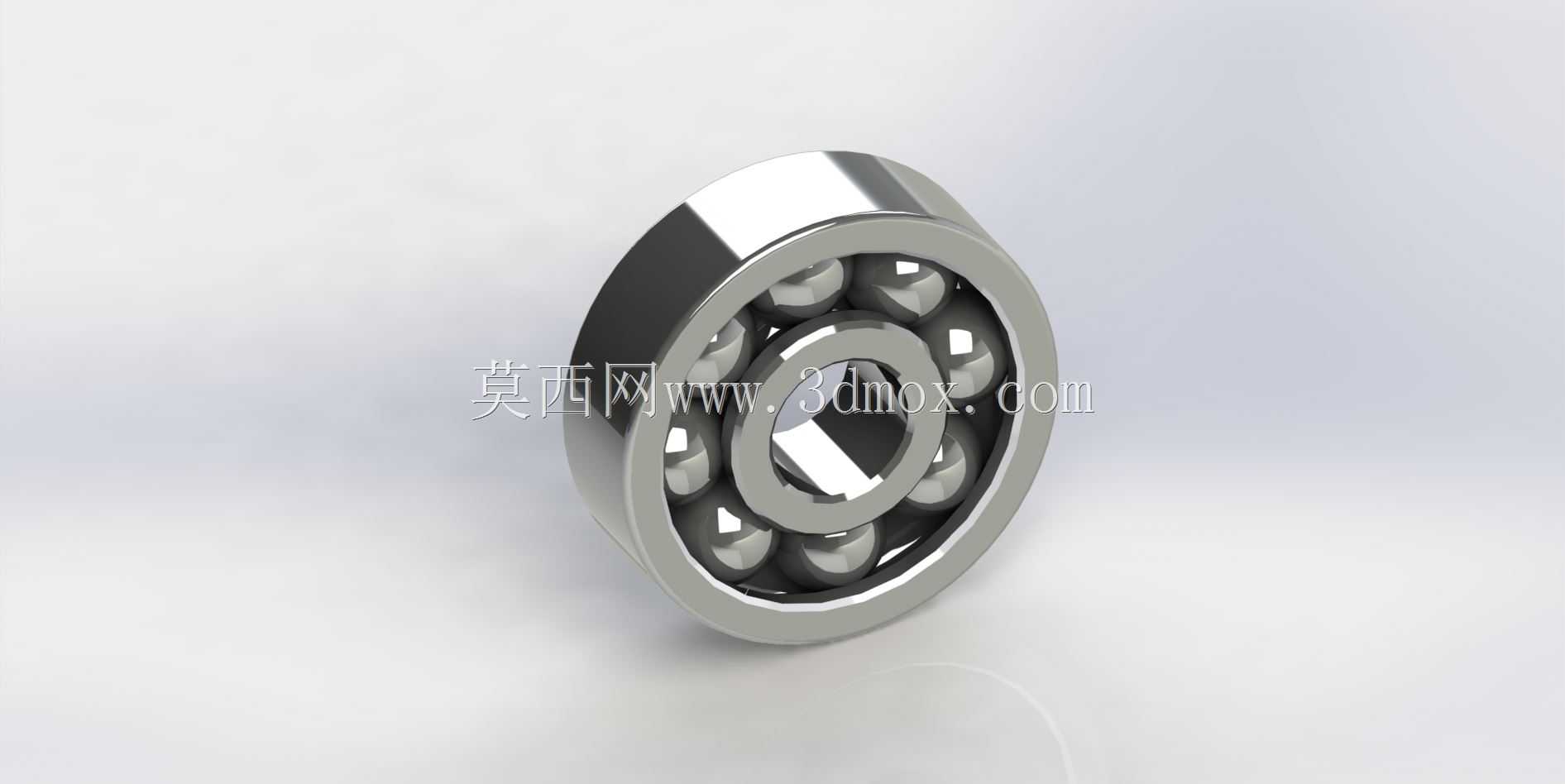

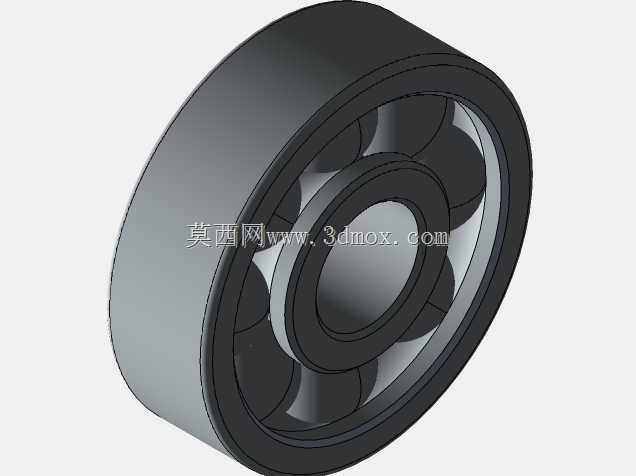

　　从外形尺寸与安装边界来看，该型号轴承外径16mm、内径5mm、厚度5mm，这个尺寸参数是经过行业长期验证的标准规格，在做设备结构设计时，安装位的预留尺寸必须严格匹配这个参数：轴承座的孔深要略大于轴承厚度，保证外圈安装到位后不会出现轴向窜动，轴端的定位台阶高度要低于轴承内圈的厚度，方便后续加装挡圈或者端盖完成轴向固定。很多新手工程师在做小型设备结构设计时，容易忽略微型轴承的安装倒角细节，实际上轴承内外圈的端面都有标准的微小倒角，这个结构一方面是方便压装时顺利导入安装位，避免刮伤安装孔和轴表面，另一方面也能去除加工过程中产生的毛刺，避免应力集中导致轴承套圈在受载时开裂。

　　从功能特性层面来说，这类微型深沟球轴承适用于高转速、低载荷的传动场景，比如3D打印机的挤出机滚轮轴，运转时转速通常在每分钟数千转，径向载荷不足十牛，625轴承的滚道曲率设计刚好适配这类工况，滚动体与滚道的接触面积经过优化，既能保证转动灵活性，又能控制接触应力在材料许用范围内。建模过程中，钢球的直径、滚道的曲率半径、保持架的兜孔间隙都是需要重点还原的细节，保持架通常采用浪形冲压结构，兜孔的尺寸要略大于钢球直径，保证钢球在兜孔内可以自由转动，同时不会出现脱落的情况。

　　在实际设备维护场景中，这类微型轴承的失效形式大多是因为进入粉尘导致的卡滞，或者安装时同轴度偏差过大导致的偏磨，所以在做配套结构设计时，往往需要在轴承外侧加装防尘盖或者密封圈，不过基础款的开式625轴承本身的三维结构是所有衍生密封型号的基础，还原好开式结构的各部分尺寸参数，后续做密封结构的变型设计就会非常高效。做三维模型的时候，还要注意各部件的材料质感还原：轴承套圈和滚动体采用高碳铬轴承钢，表面经过淬火处理硬度达到HRC61-65，建模时的表面粗糙度要匹配精加工后的金属质感，保持架如果是冲压钢板材质，厚度通常在0.3mm左右，弯折处的圆角也要还原出来，不能做成直角结构，否则不符合实际冲压工艺的成型规律。

　　从设计思路的角度来说，这类标准件的三维建模不需要做原创性的结构改动，核心是严格遵循国标规定的尺寸公差与结构形式，保证模型在虚拟装配时能够完全模拟真实零件的装配关系，为后续的干涉检查、运动仿真提供准确的基础数据。很多工程师在做小型自动化设备设计时，会直接调用这类标准轴承模型，在布局阶段就把轴承的安装位预留出来，避免后续结构细化时出现空间不足的问题，尤其是在紧凑结构设计中，5mm的厚度、16mm的外径这个尺寸边界是结构布局的硬约束，比如在排布多根平行轴的时候，相邻轴的中心距必须大于两个轴承的外圈半径之和，否则会出现轴承外圈干涉的问题。另外，在做轴系刚度校核的时候，轴承的支撑点位置也是以模型中内外圈的宽度中点作为计算基准，所以模型的轴向尺寸精度直接影响后续的力学计算结果，不能有尺寸偏差。
