通用款防滑耐磨汽车脚垫三维设计

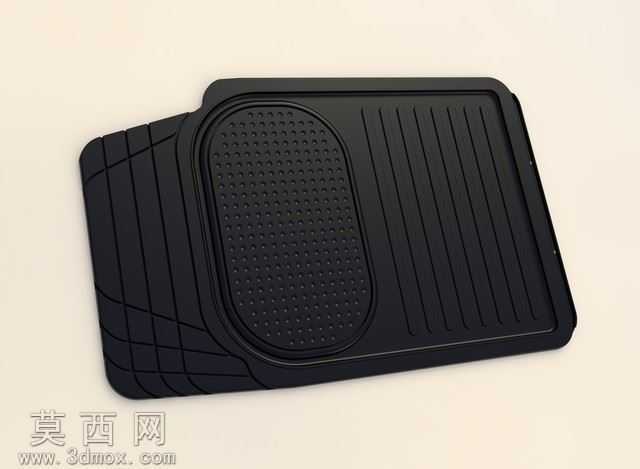

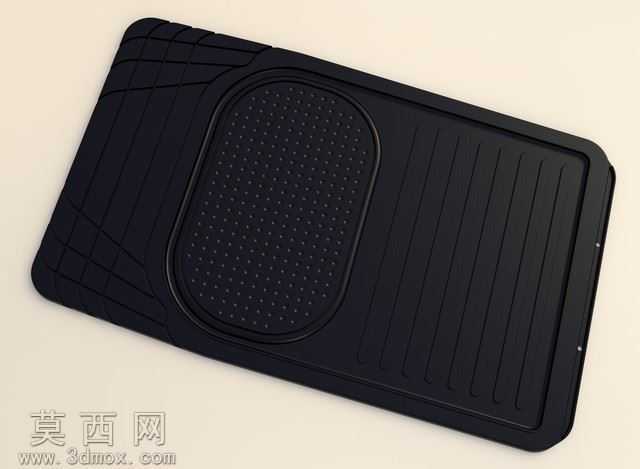

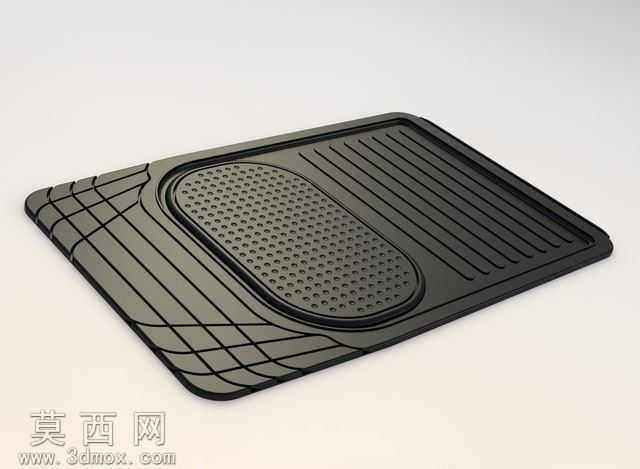

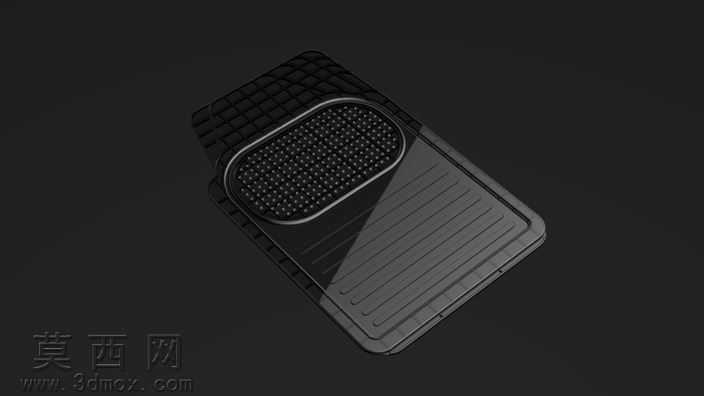

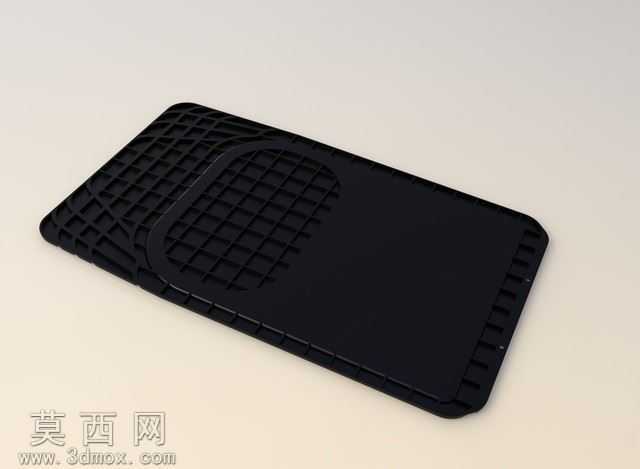

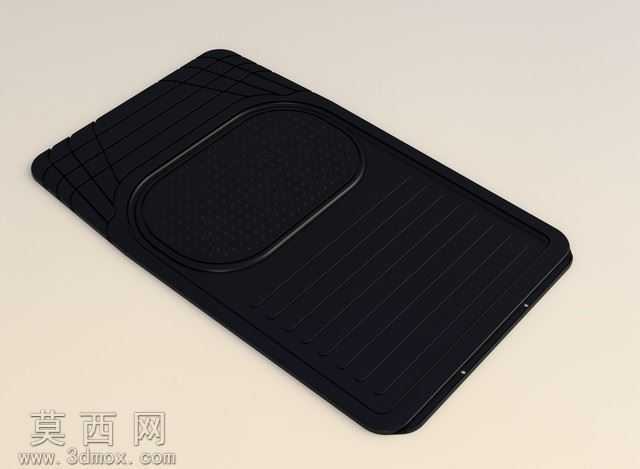

本作品为通用型汽车脚垫的三维设计成果，建模阶段采用SolidWorks完成全参数化实体构建，首先基于主流乘用车主副驾驶脚部空间的通用尺寸阈值，确定脚垫的整体外轮廓边界，对边角处做适配车内地板弧度的圆角过渡处理，避免安装时出现卡滞、翘边问题。模型结构分为三个核心功能区域：主踩踏区设置密集的半球形凸起防滑颗粒，颗粒排布采用矩阵式错位布局，既保证脚部与脚垫的接触摩擦力，避免驾驶过程中脚部滑动影响操作，同时颗粒间的凹陷结构可以留存鞋底带入的泥沙、水渍，防止污渍扩散污染车内地板；边缘区域设计多道平行的导流凹槽，凹槽深度与宽度经过反复测算，能够引导液体向低洼处汇集，避免液体溢出脚垫污染原车地毯；脚垫最外侧设置一圈凸起的挡边，挡边高度适配多数车型地板的边缘落差，形成封闭的容污空间。材质渲染阶段模拟TPE环保橡胶材质，调整材质的粗糙度、反光度参数还原橡胶制品的哑光质感，对防滑颗粒区域做细微的纹理差异处理，模拟实际使用过程中踩踏区域的细微磨损效果，提升渲染真实感。设计过程中充分考虑通用性需求，整体轮廓做了兼容性优化，可适配绝大多数紧凑型、中型家用轿车的主驾驶位地板结构，无需针对单一车型开模即可适配多款车型，降低生产端的开模成本；结构设计上兼顾易清洁属性，所有凹槽与凸起均做圆角过渡，无清洁死角，冲洗时可快速将泥沙、污渍从导流槽冲出，提升使用便利性。建模过程中对各部分壁厚做均匀化处理，保证脚垫整体韧性的同时避免局部过厚导致的重量过大、局部过薄导致的易破损问题，挡边部分做加厚处理，提升边缘的抗形变能力，长期使用不易出现卷边、塌陷问题。
