倒三轮摩托车钢管车架结构三维设计

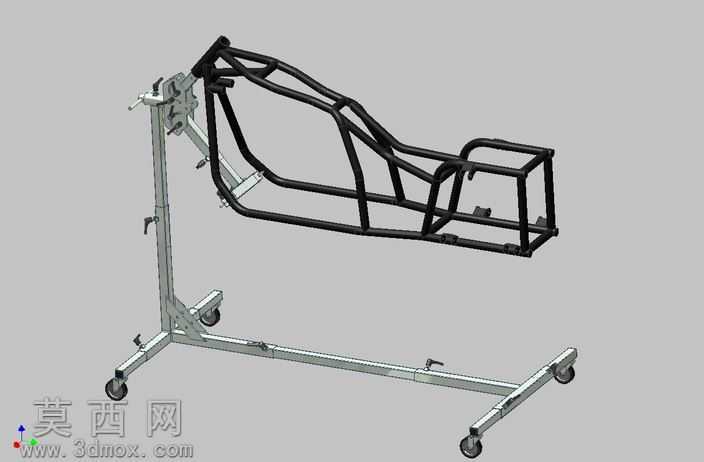

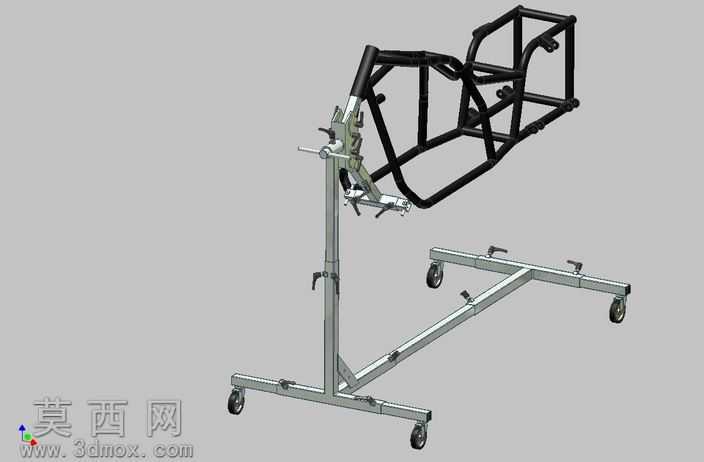

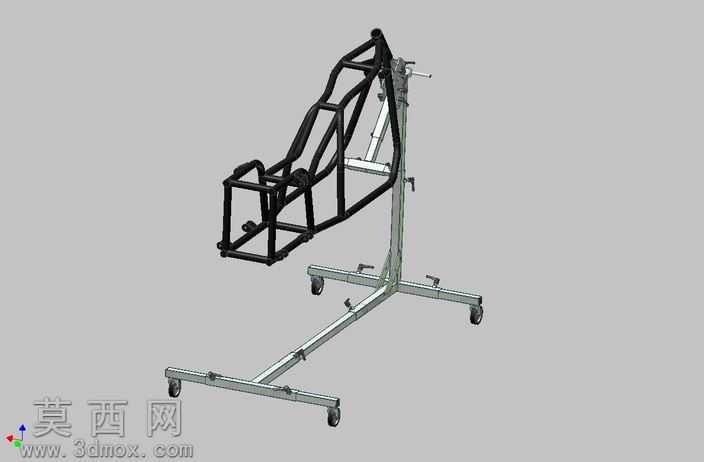

本作品为倒三轮类摩托车的钢管焊接式车架三维建模成果，建模过程严格遵循三轮机动车车架的力学承载逻辑与装配适配要求，首先通过三维草绘搭建车架的空间轮廓基准，精准定位车头安装位、驾乘人员承托区、动力总成挂载点、后轮连接位的空间坐标，确保各安装点位的相对位置符合人机工程与整车布局要求。主体车架采用不同管径的钢管构件搭建，通过三维软件的焊件模块生成各段钢管的实体特征，对钢管衔接的相贯线位置做精准的布尔运算处理，还原真实焊接工艺下的管件衔接形态，同时预留出座椅安装、转向机构固定、制动管路排布的安装孔位与避让空间，保证车架与周边附属部件的装配无干涉。配套展示的可移动车架支撑架同样采用参数化建模完成，底部采用T型可伸缩金属支架结构，搭配四个万向脚轮实现车架的灵活移动与位置固定，支架上部设置可调节高度的夹持机构，可适配不同尺寸规格的车架夹持需求，夹持部位做防滑结构设计，避免车架装配过程中出现滑脱移位。渲染阶段针对不同构件赋予差异化材质：车架主体钢管赋予哑光黑色金属烤漆材质，还原实车车架的表面处理效果，支撑架金属构件赋予镀锌银白金属材质，脚轮赋予黑色橡胶与金属轮毂的组合材质，通过环境光影调整突出钢管构件的空间层次感与结构细节，清晰展现车架的桁架式受力结构。设计过程中重点考量车架的抗扭刚性与轻量化平衡，通过桁架式钢管排布分散行驶过程中的载荷冲击，在保证结构强度的前提下尽可能减少冗余管材使用，同时兼顾后期焊接加工的工艺可行性，避免出现过小角度的管件衔接导致焊接难度提升，整体模型结构完整，各部件的装配关系清晰，可用于三轮摩托车车架的结构验证、工装夹具设计参考以及整车开发的前期布局校验。
