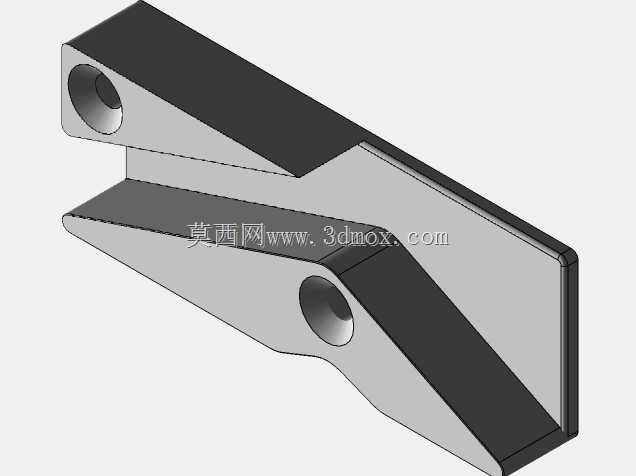

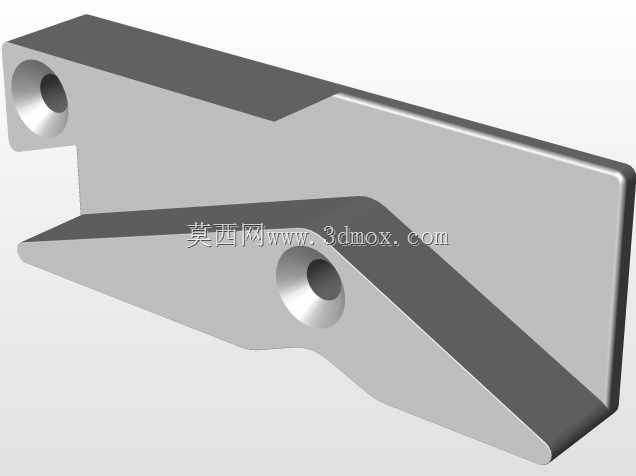

工业设备用塑料防倾支撑构件

　　在各类需要做位移限位、姿态防倾保护的工业设备场景中，这类异形支撑构件的应用覆盖范围极广，从自动化输送线的侧边挡停限位，到小型工装夹具的姿态防倾支撑，再到部分仓储周转设备的侧倾防护结构，都能看到这类构件的身影。不同于金属材质的厚重防倾件，这款采用工程塑料制作的防倾构件，在满足结构强度要求的前提下，大幅降低了构件自身重量，同时自带的自润滑属性也能减少与接触部件之间的摩擦损耗，适合在中低载荷、高频次接触的工况下长期使用。从结构设计逻辑来看，构件整体采用变截面异形轮廓，主体受力段做了加厚处理，两个安装孔位分别布置在构件的两个受力端点位置，其中一端的孔位用于与设备固定基座做铰接连接，另一端的孔位用于连接活动触发部件，

　　当设备出现倾斜趋势或者活动部件位移超程时，构件会通过自身轮廓的抵接作用形成刚性支撑，阻止倾覆趋势进一步扩大。设计过程中特意将构件的接触抵接面做了斜切过渡处理，避免直角棱边在接触瞬间产生应力集中，同时也能在安装对位时提供一定的容错空间，降低装配时的对位精度要求。两个安装孔的同轴度公差控制在合理范围内，既保证铰接转动时的顺畅度，又不会因为间隙过大产生晃动异响。构件的整体外形轮廓完全避让开设备周边的其他运动部件，安装时不需要额外对周边结构做切割修改，直接通过标准紧固件就能完成固定，安装边界预留了足够的紧固件操作空间，即使在设备内部狭窄的安装空间内，也能使用常规工具完成装拆作业。从受力路径分析，当防倾作用力施加在构件端部时，

　　力会沿着加厚的主体筋位传递到两个安装孔位，分散到固定基座上，不会在构件局部产生过大的应力集中，工程塑料的材质韧性也能吸收一部分瞬时冲击载荷，避免刚性碰撞导致的构件碎裂。在实际使用场景中，这类构件常被用在小型升降设备的侧方防倾保护、滑动工作台的超程限位防倾、以及部分翻盖式设备舱门的开启角度限位防倾，不同场景下只需要调整安装孔的固定位置，就能适配不同的防倾角度需求，不需要重新开模制作构件。构件表面没有多余的凸起或者凹槽，不容易积灰积料，在有粉尘或者少量切削液飞溅的工况下也能正常工作，日常维护只需要定期检查安装紧固件是否松动即可，不需要额外做润滑或者防锈处理，相比金属材质的防倾件，后期维护成本更低。设计时也充分考虑了注塑成型的工艺要求，所有转角位置都做了合理的圆角过渡，壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，保证批量生产时的尺寸一致性，每个构件的安装孔位尺寸偏差控制在装配允许范围内，不需要二次加工就能直接上线装配。
