小尺寸圆柱滚子轴承结构设计

　　在小型精密传动场景中，这类小尺寸圆柱滚子轴承的应用覆盖了从微型伺服输出端、小型电动工具转轴到精密仪器传动副的诸多位置，核心作用是为旋转轴系提供稳定的径向支撑，同时将轴运转过程中的摩擦阻力控制在极低水平，保障传动效率与回转精度。不同于同尺寸的深沟球轴承，圆柱滚子与滚道为线接触形式，径向承载能力更强，能够承受中等甚至偏重的径向载荷，在存在小幅冲击载荷的小型传动结构中也能保持稳定的支撑性能，不会因为瞬时载荷波动出现滚道压痕或者滚动体卡滞的问题。

　　从结构设计逻辑来看，这款轴承采用无外圈挡边或者内圈双挡边的结构配置，滚动体为圆柱状，均匀排布在保持架的兜孔内，保持架的作用是将相邻滚动体分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常滚动，优化轴承内部的润滑脂流动空间。设计过程中需要严格控制滚动体的直径一致性，单个滚动体的尺寸公差需要控制在微米级，否则会出现载荷集中在个别滚动体上的情况，大幅缩短轴承的实际使用寿命；同时内圈滚道、外圈滚道的圆柱度、表面粗糙度也有严格要求，滚道表面需要经过精磨处理，降低滚动接触时的摩擦损耗，减少运转过程中的发热。

　　尺寸与安装边界方面，这款轴承内径为7mm，外径为24mm，对应的装配轴颈需要按照基孔制配合加工，轴承座孔则按照基轴制配合加工，安装时需要注意轴肩与座孔挡肩的高度不能超过轴承内圈、外圈的倒角尺寸，否则会出现轴承无法安装到位的问题，同时挡肩需要具备足够的支撑面积，避免轴承承受轴向窜动时挡肩出现变形。安装过程中不能直接敲击轴承外圈或者滚动体，需要通过专用套筒压装内圈或者外圈的配合端面，避免滚道或者滚动体受到冲击损伤。

　　在实际选型应用中，这类小尺寸轴承需要匹配对应的润滑方案，常温低转速场景下可以采用锂基脂润滑，填充量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂反而会导致运转过程中搅脂发热，提升轴承工作温度；高转速场景则可以考虑采用油雾或者油气润滑，保障润滑介质能够持续进入滚动接触区域。轴承的密封形式可以根据应用场景选择，开式结构适用于有内置润滑系统的密闭传动腔，带防尘盖或者密封圈的结构则适用于外露、存在粉尘或者水汽的工作环境，避免外部杂质进入滚道接触区域造成磨粒磨损。

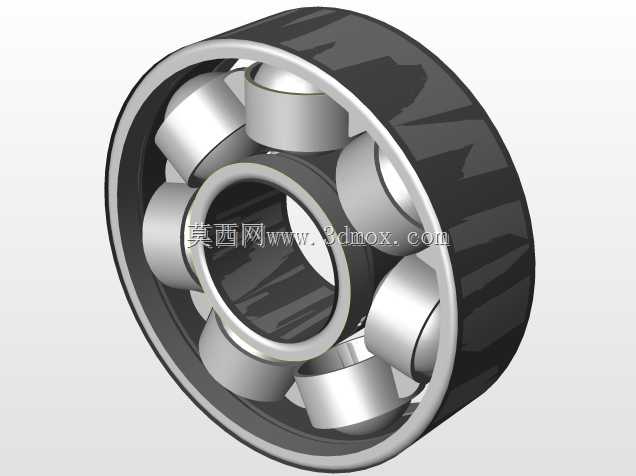

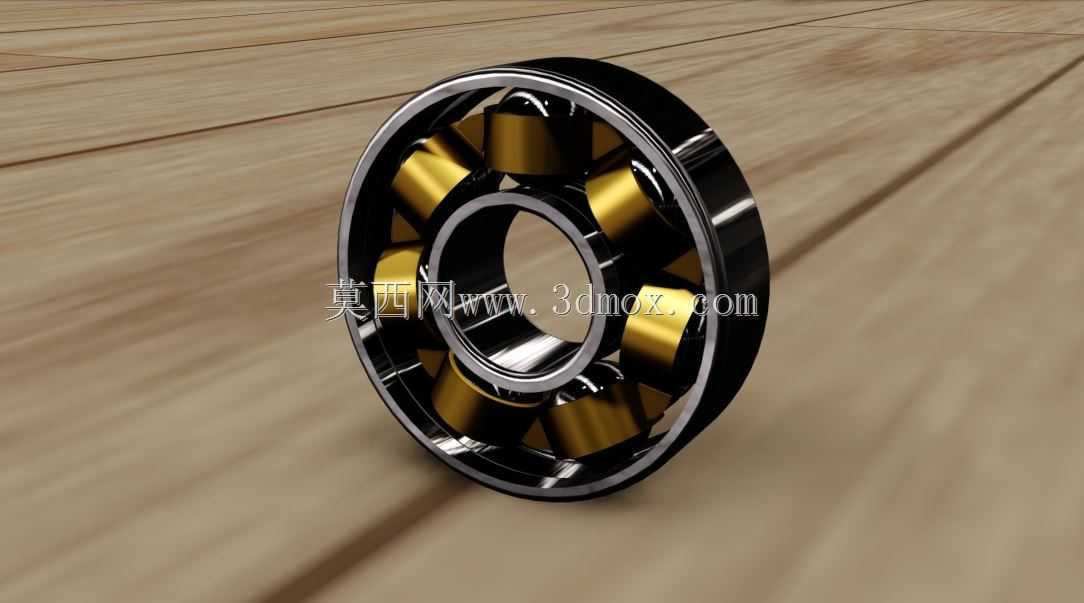

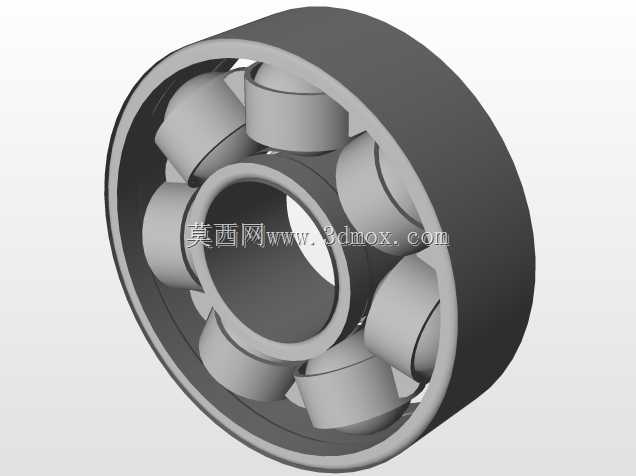

　　在三维建模过程中，需要重点还原滚动体与滚道的接触关系，保持架的兜孔与滚动体之间需要预留合理的间隙，既不能间隙过大导致滚动体晃动，也不能间隙过小出现卡滞；同时倒角、圆角等工艺特征不能省略，这些特征不仅是实际加工必须的结构，也会影响装配过程中的导向，避免锐边造成安装划伤。建模完成后可以通过干涉检查验证各零件的装配关系，模拟轴承旋转过程中是否存在零件碰撞，确保模型与实际产品的结构一致性，为后续的整机装配仿真、干涉校验提供准确的零部件模型支撑。
