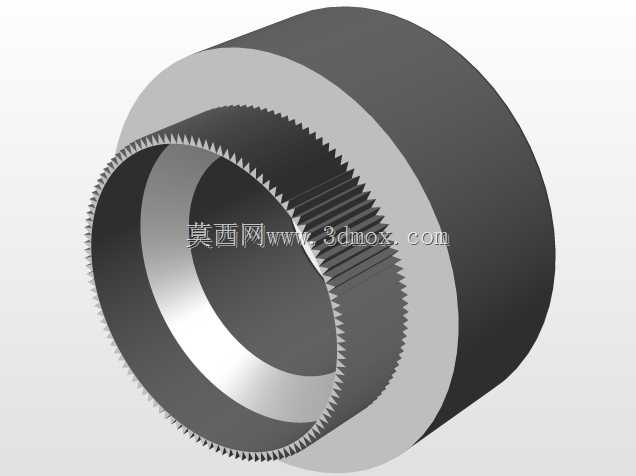

M6规格14长度内齿铆钉衬套结构

　　在各类薄板连接、薄壁构件装配的工程场景里，这类带内齿结构的铆钉衬套是解决软质基材连接强度不足、螺纹反复拆装滑牙问题的核心配件，日常在钣金机柜组装、汽车内饰件固定、低压电器壳体拼接、小型机电设备外壳装配环节都能见到它的应用，它不需要在基材上提前攻丝，通过压装或者拉铆的方式就能在薄壁件上形成可靠的内螺纹连接基座，同时还能对穿过的铆钉或者螺栓起到径向定位、分散接触面压应力的作用，避免薄板材在螺栓锁紧时出现压溃、变形的问题。

　　从结构设计逻辑来看，这款衬套的内齿结构是核心功能点，齿形沿内壁周向均匀分布，压装过程中这些齿会轻微嵌入配套铆钉的外壁或者与之配合的杆件表面，形成周向的防转限位，避免衬套在装配完成后出现跟转、松动的问题，相比光滑内壁的普通衬套，它的抗扭防滑能力提升明显，尤其适合有振动工况的装配场景，比如户外机柜、车载设备这类长期受振动载荷的连接部位，能有效降低连接松动失效的概率。衬套的外壁采用光滑圆柱面设计，压装时和基材上的预制安装孔采用小过盈配合，压入后外壁和孔壁紧密贴合，保证径向定位精度，同时衬套的两端做了微小的倒角处理，既方便压装时快速导入安装孔，也能避免压装过程中孔壁被衬套端面刮切产生金属碎屑，影响装配清洁度。

　　尺寸边界上，这款衬套适配M6规格的连接紧固件，轴向总长度为14mm，对应的适用基材厚度范围在3mm到10mm之间，安装时需要在基材上预制直径匹配的光孔，孔壁的粗糙度建议控制在Ra3.2以内，避免过盈量波动导致压装力异常。衬套的壁厚经过均匀化设计，在保证内齿强度的前提下尽可能控制整体外径，减少安装时需要的开孔尺寸，降低对基材结构强度的削弱。内齿的齿高做了梯度优化，齿尖部分做了微小的圆角处理，既保证嵌入配合件时的防滑能力，也避免齿尖过于锋利在装配时刮伤配合件的镀层或者表面处理层，提升装配后的防腐性能。

　　实际选型应用时，需要注意这类衬套的压装力要匹配基材的硬度，比如在铝合金薄板、冷轧钢板上压装时，压装速度建议控制在5-10mm/s，避免冲击压装导致衬套变形或者内齿塌边。如果是用于塑料基材的装配，还需要适当调整过盈量，避免压装时塑料基材出现开裂。和普通的拉铆螺母相比，这款衬套的轴向长度更长，和基材的接触面积更大，能承受的径向载荷和拉脱力更高，适合需要承受一定横向剪切力的连接部位，比如设备门板的铰链安装位、小型结构件的支撑连接点，它能在提供螺纹连接基础的同时，充当铰接部位的滑动衬套，减少铰链销轴的磨损，延长铰接结构的使用寿命。

　　建模过程中，内齿的齿形参数需要严格按照受力要求设定，齿形的周向等分公差要控制在0.02mm以内，避免压装时出现局部应力集中导致齿形断裂；衬套的内外圆同轴度公差建议设定为0.03mm，保证装配后连接螺栓的垂直度，避免螺栓偏载导致的连接失效。两端的倒角尺寸统一为0.3mm×45°，既满足装配导入需求，也不会因为倒角过大减少衬套和基材的有效接触长度。整体结构没有多余的冗余设计，所有结构特征都服务于压装便捷性、连接可靠性、防松防滑这几个核心功能点，没有多余的装饰性结构，完全是面向工业装配场景的功能性零件设计。
