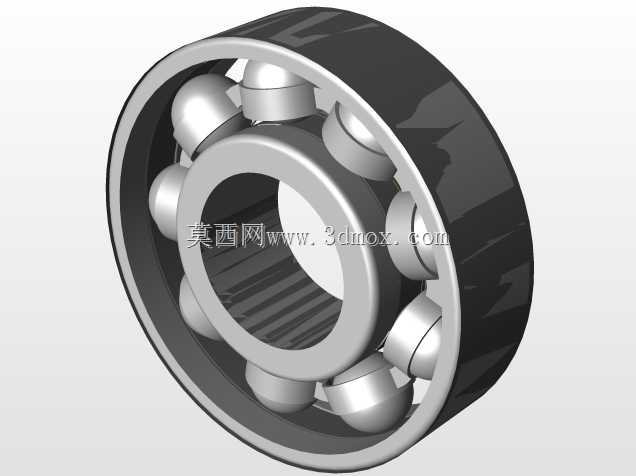

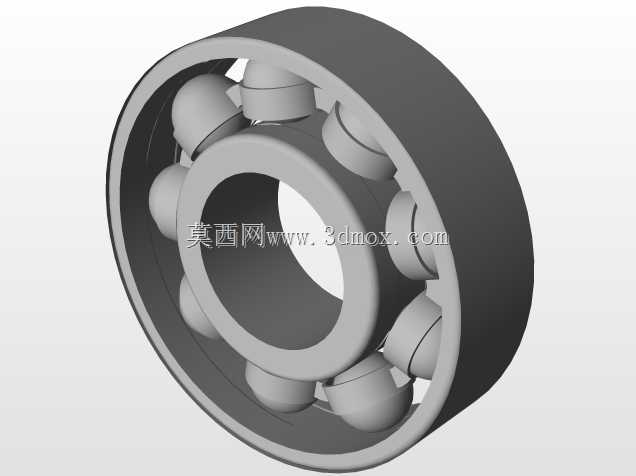

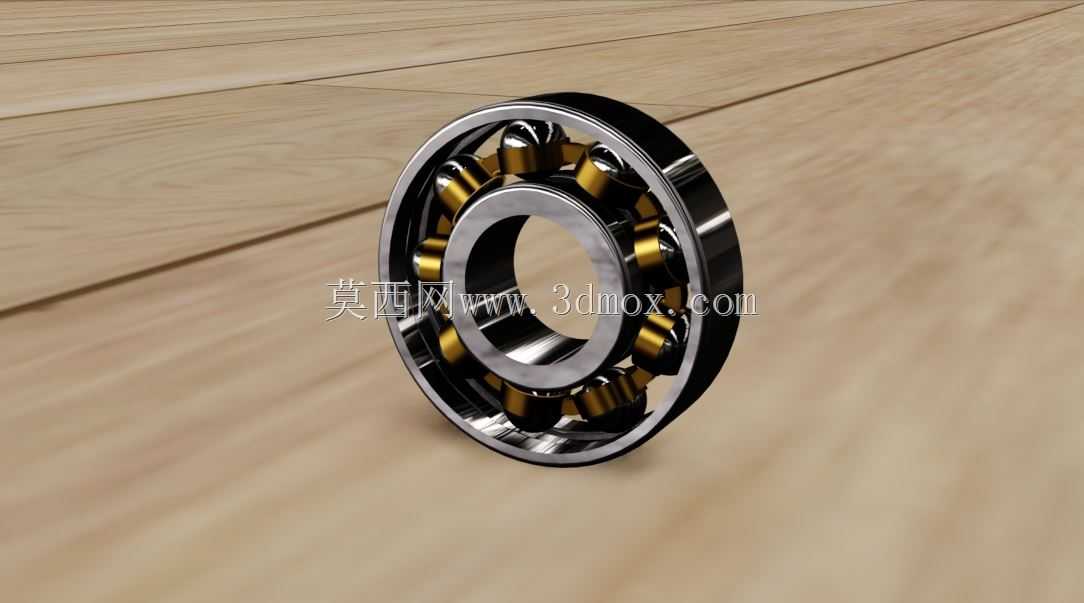

这款微型深沟球轴承的三维结构完整还原了实体零件的装配关系,在小型传动机构、精密仪器、家用小电器、微型电机输出端等对安装空间有严格限制的场景中应用广泛,核心作用是为旋转轴提供径向支撑,同时承受一定数值的双向轴向载荷,降低轴系运转过程中的摩擦阻力,保证旋转精度维持在设计允许的公差范围内。从结构设计逻辑来看,该轴承采用最经典的深沟球构型,内圈与轴采用过盈配合实现周向固定,内圈外侧加工有连续的弧形滚道,滚道曲率半径略大于滚动体钢球的半径,既保证钢球在滚道内顺畅滚动,又能在承受径向载荷时让接触应力均匀分布,避免局部应力集中导致的早期点蚀失效。外圈与安装基座的轴承孔采用过渡或小间隙配合,内侧同样加工有与内圈对应的弧形滚道,
内外圈滚道的同轴度是设计时需要严格控制的形位公差,若同轴度超差,会导致钢球运转卡滞,旋转阻力陡增,同时产生异常振动与噪音。滚动体采用等直径的精密钢球,沿滚道周向均匀排布,钢球的数量经过载荷计算校核,在6mm内径、22mm外径的尺寸边界下,排布的钢球数量既能保证额定动载荷满足小型传动的需求,又不会因为钢球间距过小导致保持架的结构强度不足。保持架采用浪形冲压结构,将每颗钢球分隔在独立的兜孔内,避免钢球之间直接接触产生滑动摩擦,同时限制钢球在运转过程中的轴向窜动,保证所有钢球沿滚道均匀分布,不会出现钢球扎堆偏载的情况。从安装边界尺寸来看,该轴承内径为6mm,适配直径6mm的光轴输出端,安装时轴肩的高度需要低于内圈的倒角高度,
避免轴肩与内圈端面干涉,同时保证内圈端面能被轴肩可靠压紧;外径为22mm,适配基座上直径22mm的安装孔,孔用挡圈的槽位需要设置在距离孔端面合适的位置,保证挡圈能可靠压紧外圈端面,避免轴承在运转过程中出现轴向窜动。轴承的宽度尺寸经过紧凑化设计,在保证结构强度的前提下尽可能压缩轴向占用空间,适配轴向安装空间局促的小型设备。在实际选型应用中,这类微型轴承多用于转速较高、载荷不大的场合,比如小型风扇的电机轴支撑、3D打印机挤出机构的滚轮支撑、小型电动工具的输出轴支撑、精密仪表的旋转轴系等场景,设计时需要根据轴系的实际载荷大小、运转转速、工作环境温度来校核轴承的额定寿命,确保在设计使用周期内不会出现提前失效。
建模过程中严格遵循滚动轴承的标准尺寸规范,内外圈的倒角尺寸、滚道的曲率参数、钢球的直径公差、保持架的兜孔间隙都按照行业通用的设计标准设定,装配时模拟真实的装配约束关系,内圈与轴的配合、外圈与基座孔的配合、钢球与滚道的接触关系都完全还原实际装配状态,可直接用于设备的整机装配干涉检查、轴系的运动仿真、工程图纸的导出参考,帮助结构设计人员在选型阶段直观确认轴承的安装空间是否足够,与周边相邻零件是否存在运动干涉,减少实物样机试制阶段的零件匹配问题。这类微型轴承虽然结构尺寸小,但在小型设备的轴系中属于核心基础部件,其旋转精度直接影响整套设备的运转稳定性,比如在小型散热风扇中,轴承的径向游隙如果过大,会导致风扇叶轮运转时产生偏摆,不仅会增大风噪,还会导致叶轮与风罩发生刮擦;如果径向游隙过小,会导致运转摩擦阻力增大,电机负载升高,温升过快,缩短轴承的使用寿命。因此在建模时也保留了合理的径向游隙设计空间,方便设计人员根据实际使用工况调整游隙参数,适配不同的精度需求。
