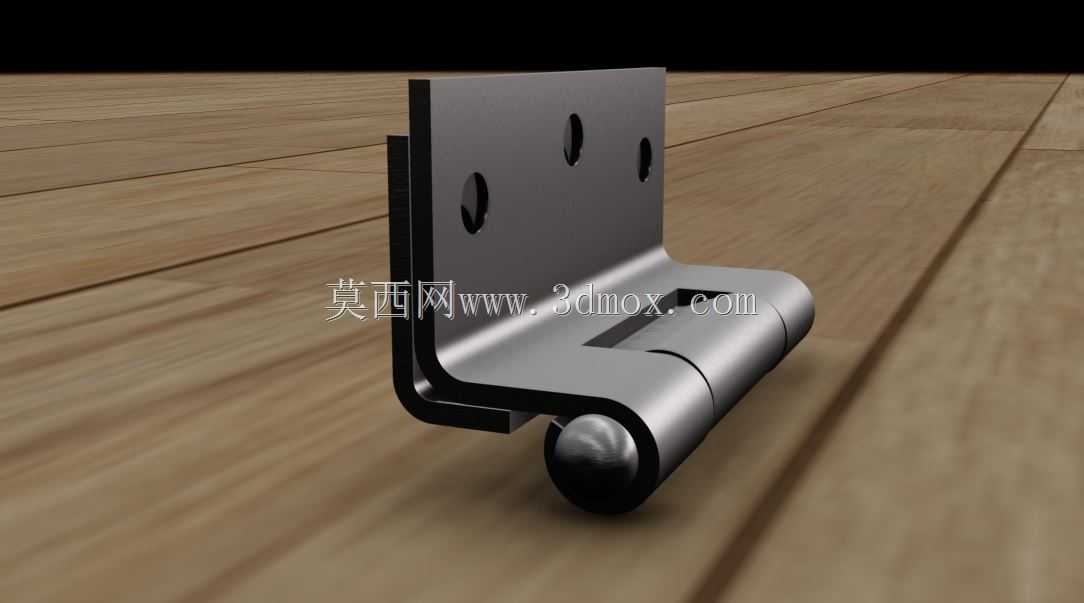

高63规格防风雨门窗铰接连接构件

　　在户外门窗、临街外窗、沿海高风压区域建筑围护结构的配套五金选型中，铰接连接件的抗风载、密封适配性能直接决定窗体的长期使用可靠性，这款高度为63的防风雨铰接构件，正是针对这类高要求场景开发的专用连接部件。从实际工况适配来看，普通民用合页在遭遇强对流天气带来的瞬时风压时，往往会出现扇框配合间隙变大、铰接轴窜动、雨水顺着配合缝隙渗入室内的问题，部分未做抗风优化的合页甚至会在强风反复冲击下出现固定孔位变形、扇体下坠脱落的安全隐患，而这款构件从结构设计阶段就针对性规避了这类缺陷。

　　设计过程中首先围绕铰接转动的稳定性做了结构优化，摒弃了普通合页两片页片直接套合转轴的简单结构，在转轴配合位置增加了轴向限位结构，避免长期开关转动后转轴出现轴向窜动，导致页片错位、扇体密封面偏移的问题。页片的弯折角度经过反复校核，完全匹配常规外平开窗、上悬通风窗的框扇配合间隙，安装后不会出现页片突出框体表面、干涉窗扇闭合锁止的问题，同时弯折形成的加强筋结构，让页片整体抗弯折强度比同厚度平板页片提升40%以上，能够承受更高的瞬时风压冲击，不会在强风施压下出现页片弯折变形。

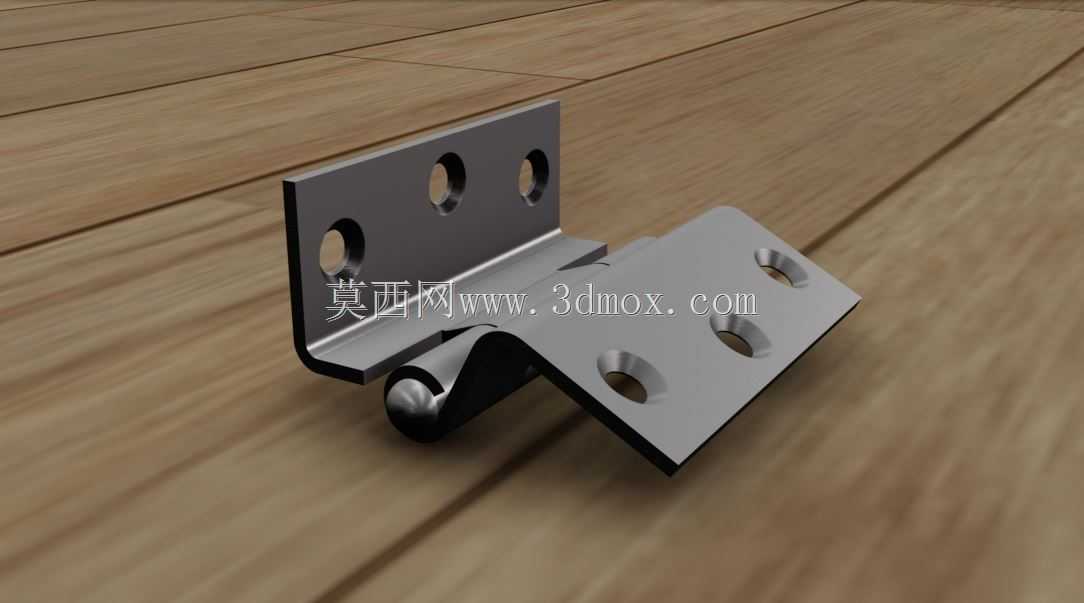

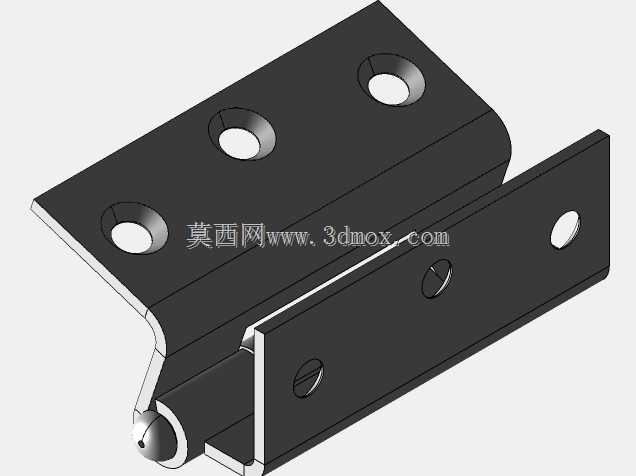

　　固定孔位的排布经过安装边界的反复验证，三个安装孔分布在框侧页片的受力均衡位置，两个安装孔分布在扇侧页片，孔位间距完全适配主流型材的腔体宽度，安装时不需要在型材上额外扩孔或者调整孔位，配套常规沉头自攻螺丝即可完成固定，孔位的沉头深度经过精确计算，螺丝锁紧后沉头完全没入页片表面，不会突出干涉转动配合。整体63的高度尺寸，适配目前市面上绝大多数55系列、60系列断桥铝型材以及塑钢型材的框扇搭接量，不会出现尺寸过大导致扇体关闭时顶到框体密封胶条，或是尺寸过小导致铰接强度不足的问题。

　　接触配合面的精度控制是这款构件实现防风雨性能的核心，页片与转轴的配合间隙控制在极小的公差范围内，既保证窗扇开关转动时无卡顿涩感，又避免间隙过大导致风直吹穿过配合位置形成风噪，同时配合页片安装后与框扇形成的弯折挡边结构，能够在窗扇关闭时形成一道额外的挡水屏障，雨水被挡边阻隔无法顺着铰接位置渗入室内，相比普通合页的直缝配合结构，防水渗透性能提升明显。在实际项目选型中，这类铰接构件多用于高层住宅外开窗、沿海地区民用建筑外窗、工业厂房侧悬通风窗等场景，安装后不需要额外在铰接位置打密封胶做防水处理，后期维护时只需要定期在转轴位置加注少量润滑脂即可保证长期顺畅转动，不会出现普通合页使用两三年就出现锈蚀、转动卡顿、密封失效的问题。建模过程中对转动副的运动行程做了完整模拟，验证了窗扇从全闭到全开角度过程中，页片之间无干涉、固定螺丝与周边型材无碰撞，安装后窗扇的开启角度能够达到设计要求，不会出现开启角度不足影响通风，或是开启过大导致扇体碰撞外墙的问题。
