68毫米高度工业用平板合页结构设计

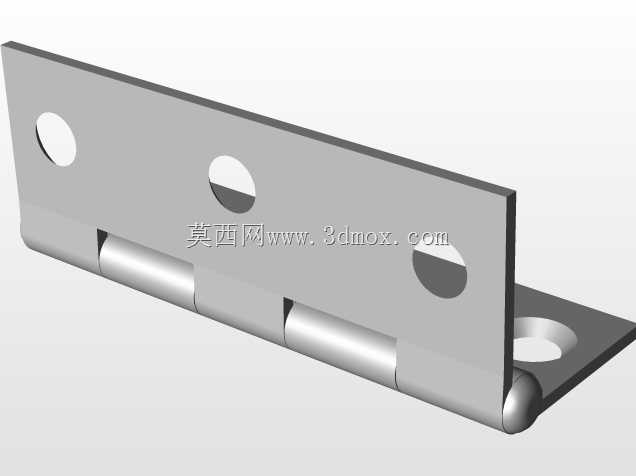

　　在各类工业柜体、设备防护门、小型可拆卸工装结构的铰接连接场景中，这类高度68mm的平板铰链是应用频次极高的基础连接件，不同于民用家装合页的轻薄设计，工业场景下的铰接部件需要兼顾安装便捷性、转动稳定性与长期使用的结构强度，避免频繁开合后出现松动、错位、转轴卡滞等问题。从结构设计逻辑来看，这款铰链采用双页片对称式布局，固定页与活动页均采用平直钢板冲压成型，页片上预留的三个圆形安装孔位，孔位间距经过匹配常用M6规格紧固件的安装边界设计，安装时无需额外扩孔或调整孔位，可直接配合螺栓、铆钉完成与安装基面的固定，适配厚度3mm以上的钢板、型材框架安装面，安装后页片与基面贴合度高，不会出现局部翘曲导致的受力不均问题。转轴部分采用卷边包轴结构，

　　将转轴完全包裹在页片的卷边结构内，相比外露式转轴设计，这种结构能有效阻挡车间内的粉尘、切削液、金属碎屑进入转动配合面，减少日常维护的频次，同时卷边结构与页片为一体冲压成型，不存在焊接转轴带来的焊缝应力集中问题，长期承受反复开合的交变载荷时，不容易出现转轴脱落、焊缝开裂的失效情况。在实际选型应用中，这类铰链的转动角度可达到180度开合范围，能够满足防护门完全开启后贴靠设备侧面的使用需求，不会因为开启角度不足导致门体遮挡操作空间，68mm的页片高度刚好适配中小型设备防护门、电气柜侧板、可拆卸检修盖板的安装尺寸，既不会因为页片尺寸过大占用过多安装空间，也不会因为尺寸过小导致连接强度不足，单组铰链的额定承重可满足15kg以内的门体安装需求，

　　常规单扇门配置两组该规格铰链即可满足稳定支撑要求，若门体宽度超过600mm或重量偏大，可等间距增加铰链配置数量，保证门体开合过程中无下垂、晃动问题。设计过程中针对转动配合间隙做了优化控制，转轴与卷边之间的配合间隙控制在0.05mm以内，既保证转动过程无卡滞，也避免间隙过大导致门体安装后出现旷量，页片边缘做了R0.5的圆角处理，安装和使用过程中不会划伤操作人员，也不会刮蹭配套的密封胶条，配合柜体类设备使用时，能保证门体闭合后密封胶条的压缩量均匀，满足基础的防尘防护要求。从安装边界来看，铰链闭合状态下总厚度为8mm，安装时需要在两个连接面之间预留不小于2mm的转动避让间隙，避免页片转动时与基面的凸起结构发生干涉，

　　安装孔的中心距页片边缘的距离为8mm，紧固件安装时不会出现边距不足导致的基面开裂问题，不管是钢板焊接框架、铝型材组装框架还是复合材料的设备面板，都能适配安装。在做三维装配校验时，可直接将该铰链模型导入装配体，通过同轴、面重合的配合关系完成铰接约束，模拟门体开合的全行程运动，检查开合过程中是否与周边的管线、操作部件、锁具结构发生干涉，提前规避现场安装时出现的匹配问题，相比现场配做铰链的施工方式，提前在三维设计阶段完成铰链选型与位置校验，能大幅减少现场安装的调整工作量，也能保证多批次设备的铰链安装位置一致性，提升设备整体的装配工艺性。这类铰链没有复杂的阻尼、定位附加结构，结构简单可靠，故障率极低，适合在无特殊定位要求的常规铰接场景使用，不管是新设备的结构设计，还是旧设备的门体配件更换，都能快速完成适配，不需要对原有安装基面做大规模改造。
