M6规格16长度带齿铆钉衬套结构设计

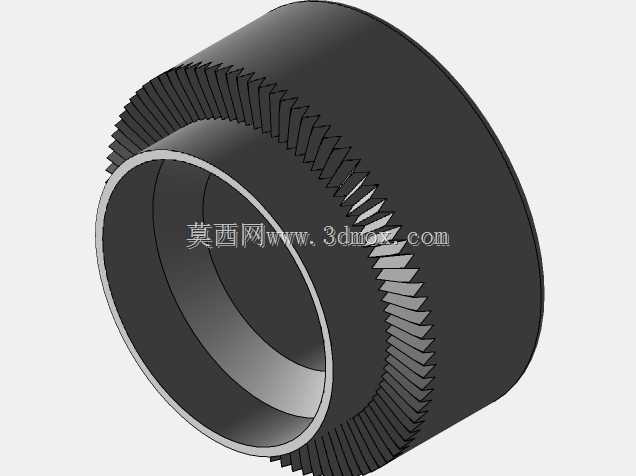

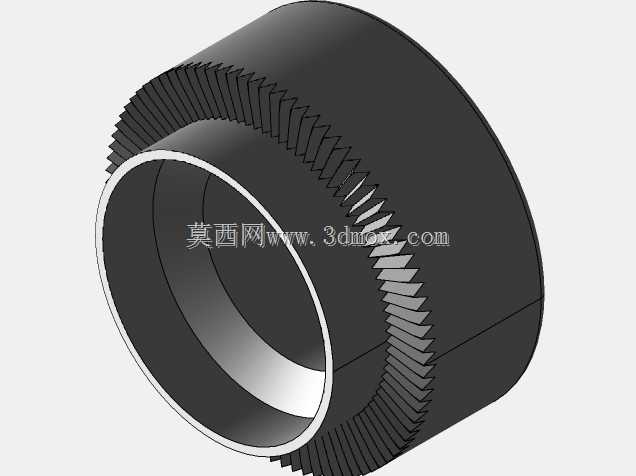

　　在各类薄板连接、轻载结构铆接装配场景中，带齿型铆钉衬套是解决基材孔位磨损、连接应力分散问题的常用零件，这类衬套常应用在机箱机柜装配、小型机电产品壳体连接、五金家具拼接、低压电器组件固定等场景中，替代传统光面衬套解决铆接后衬套跟转、轴向窜动的问题。这款M6规格的铆钉衬套，整体为空心回转结构，公称适配M6规格的铆钉或者螺栓穿过，衬套总长度为16mm，设计时充分考虑了1-12mm厚度区间的多层板材叠接装配需求，内孔保持光滑通径，确保紧固件穿过时无卡滞，内壁粗糙度控制在Ra1.6以内，减少紧固件穿装时的摩擦阻力，也避免长期使用过程中内壁毛刺刮伤紧固件镀层造成锈蚀隐患。衬套一端的外圆周面设计了连续的三角齿结构，齿形为径向直齿，

　　齿尖朝向衬套安装压入的方向，在压装进入基材预制孔的过程中，齿尖会轻微切入基材孔壁的表层，在衬套完全压装到位后，齿形与基材形成咬合限位，既可以防止衬套在孔内发生周向转动，也能提供一定的轴向抗拔出阻力，相比光面压铆衬套，抗扭性能可以提升40%以上，尤其适合需要反复拆装紧固件的连接位置，避免多次拆装后衬套跟转造成基材孔位扩孔失效。从设计思路来看，这款衬套的壁厚做了梯度优化，靠近带齿端的壁厚略大于另一端，压装时齿部受力不会出现衬套变形塌陷，保证齿形能够顺利切入基材；衬套的两端都做了极小的倒角处理，压入端倒角方便对准预制孔快速导入，另一端倒角避免压装完成后端面锐边划伤装配人员，也能让紧固件垫片贴合更平整。安装边界方面，

　　这款衬套要求基材上的预制孔直径控制在6.2-6.3mm之间，孔壁的垂直度公差不超过0.1mm，压装时需要保证压头与孔位同轴，避免偏载压装造成齿形崩缺或者衬套失圆；如果应用在铝合金、冷轧钢板这类常用金属基材上，齿形咬合的深度控制在0.1-0.15mm即可，不需要过深压入造成基材表面凸起影响装配平面度。在实际设备使用中，这类衬套往往作为预制孔的强化衬层存在，当基材是厚度较薄的钣金件、塑料件或者木质板材时，直接穿装铆钉或者螺栓拧紧时，很容易因为应力集中造成孔位开裂、滑牙，装入这款衬套后，紧固件的夹紧力会通过衬套端面均匀分散到基材表面，大幅降低孔位周边的应力值，提升连接结构的疲劳寿命；同时衬套的内孔为紧固件提供了精准的定位导向，

　　保证多层板材叠装时的孔位同轴度，减少装配错位带来的附加应力。不同于需要翻边铆接的普通衬套，这款带齿衬套属于压入式安装，不需要额外的铆接翻边工序，压装到位即可形成可靠连接，适合在自动化装配线上搭配压装机构实现快速批量装配，能有效提升装配效率，减少工序步骤。齿形的参数设计上，每个齿的齿顶角控制在60度，齿高0.2mm，既保证足够的咬合力，又不会因为齿过高造成压装力过大，压装力控制在800-1200N区间即可完成装配，普通的小型气动压床就能满足压装要求，不需要大吨位压力设备，适配大部分中小装配车间的现有设备条件。衬套的空心结构在保证结构强度的前提下，尽可能降低了零件自重，对于有轻量化要求的便携设备、小型机电产品来说，相比实心衬套能减少近60%的零件重量，同时不会损失连接部位的结构强度。在长期使用场景下，衬套的存在可以隔绝不同材质基材与紧固件之间的直接接触，比如铝基材与钢制紧固件连接时，能够减少双金属电化学腐蚀的风险，提升连接结构的长期可靠性，在户外使用的机电设备、通讯机箱类产品中，这类衬套的应用能大幅降低后期维护的连接失效概率。
