博世径向引擎鼓风机行星点火系统结构

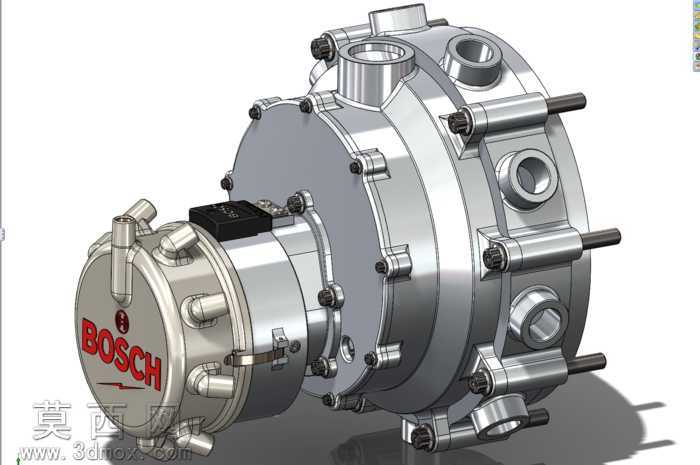

本作品为径向引擎配套的鼓风机与行星点火系统一体化三维建模成果，建模阶段以径向引擎的紧凑动力输出需求为核心设计逻辑，首先完成核心壳体的基准定位，依据部件的装配层级依次搭建鼓风机叶轮腔、行星传动组、点火模块安装位的结构框架，所有配合面严格遵循机械装配公差标准预留装配间隙，保证各运动部件无干涉。建模过程中对行星传动结构做了精细化还原，行星轮的齿形参数、中心轮与齿圈的啮合位置、传动销轴的固定结构均按照实际动力传递逻辑搭建，可清晰呈现动力从输入端到鼓风机叶轮的传递路径；点火系统模块的安装位与鼓风机壳体做了一体化整合设计，模块的固定卡扣、接线端口、密封槽结构均完整还原，兼顾结构紧凑性与后期维护的拆装便利性。材质渲染阶段针对不同部件做了区分处理，主体壳体采用铸铝金属材质，调整表面粗糙度参数呈现亚光金属的磨砂质感，表面的螺栓紧固件采用镀锌钢材材质，调高反光度参数呈现金属紧固件的亮面质感，正面的品牌标识区域做了专属的漆面材质处理，还原标识的印刷质感，密封胶圈、接线端口等非金属部件采用橡胶、工程塑料材质参数，调整漫反射与高光参数区分不同材质的视觉差异。整体结构采用多层堆叠的筒式布局，鼓风机腔与行星传动腔、点火模块腔通过密封法兰分隔，各腔室的连接螺栓沿圆周均匀排布，既保证壳体的连接强度，也让整体外观具备规整的工业美感；侧面预留的多个管路接口按照气路走向做了角度定位，可直观呈现进气、出气、冷却管路的连接逻辑，端盖的定位销、密封槽结构完整还原，保证装配后的密封性能。设计过程中充分考虑航空动力场景的轻量化需求，在保证结构强度的前提下对壳体非受力区域做了减薄处理，行星传动组的部件采用等强度设计，在满足传动扭矩要求的前提下尽可能降低部件重量，点火模块的安装位置避开了传动部件的运动路径，同时缩短了点火信号的传输路径，提升系统工作的稳定性。
