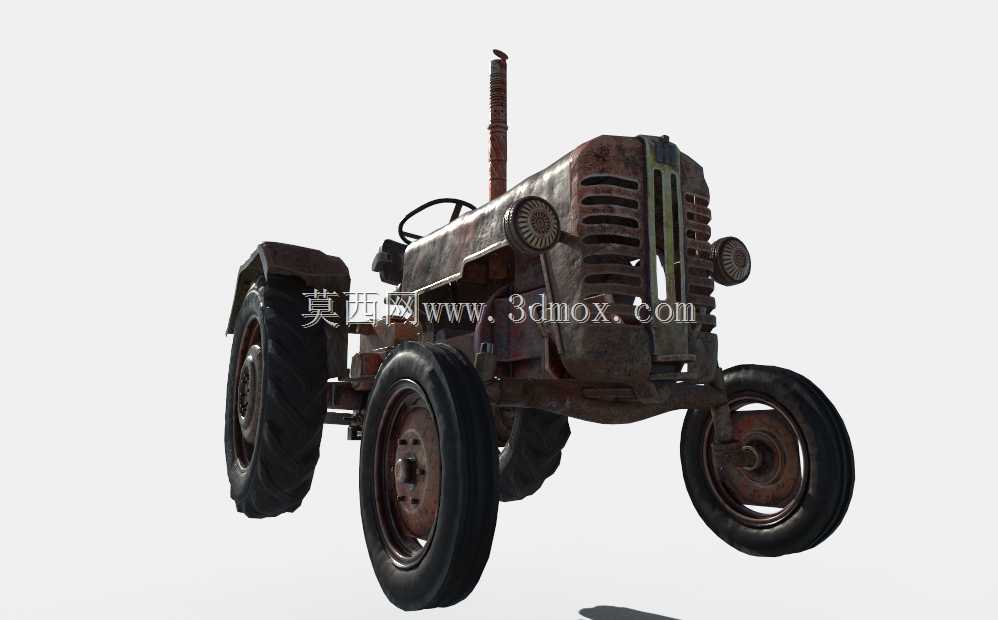

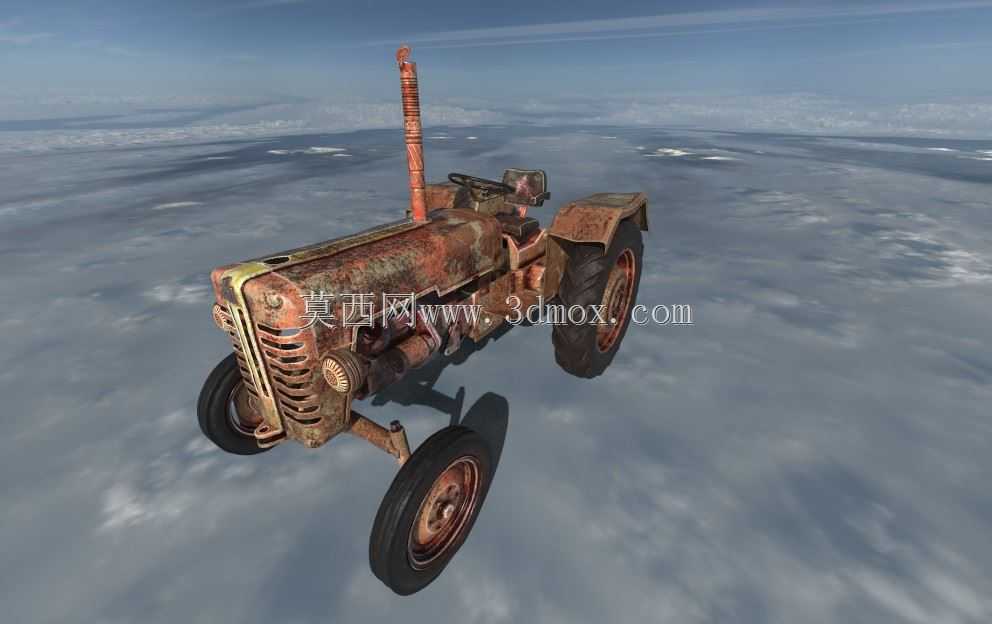

老旧农用轮式拖拉机外观结构三维设计

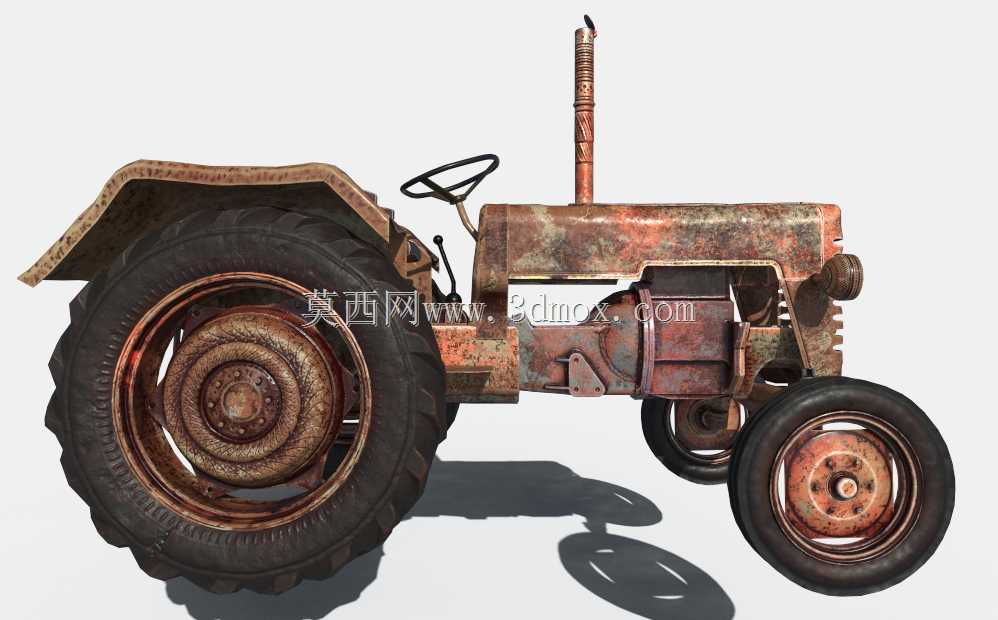

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵山地小块耕地、平原散户农田的作业场景展开，没有盲目追求大马力重载机型的参数冗余，而是把适配性放在设计优先级的首位。从整机布局来看，采用前轮小转角大、后轮大抓地力强的经典轮式拖拉机构型，前轮转向节的设计预留了足够的摆角空间，最小转弯半径控制在3.2米以内，能够适配田埂交错、地块狭窄的南方丘陵作业环境，在田间掉头、转移地块时不需要反复倒车调整，大幅降低非作业时间的损耗。整机的安装边界在建模阶段就做了严格的尺寸约束，整机长度不含后悬挂接口控制在2.8米，宽度1.45米，高度至排气筒顶端2.1米，能够顺利通过农村常见的2米限宽路墩、2.2米限高的村级涵洞，不需要额外拆解部件就能完成跨地块转移。

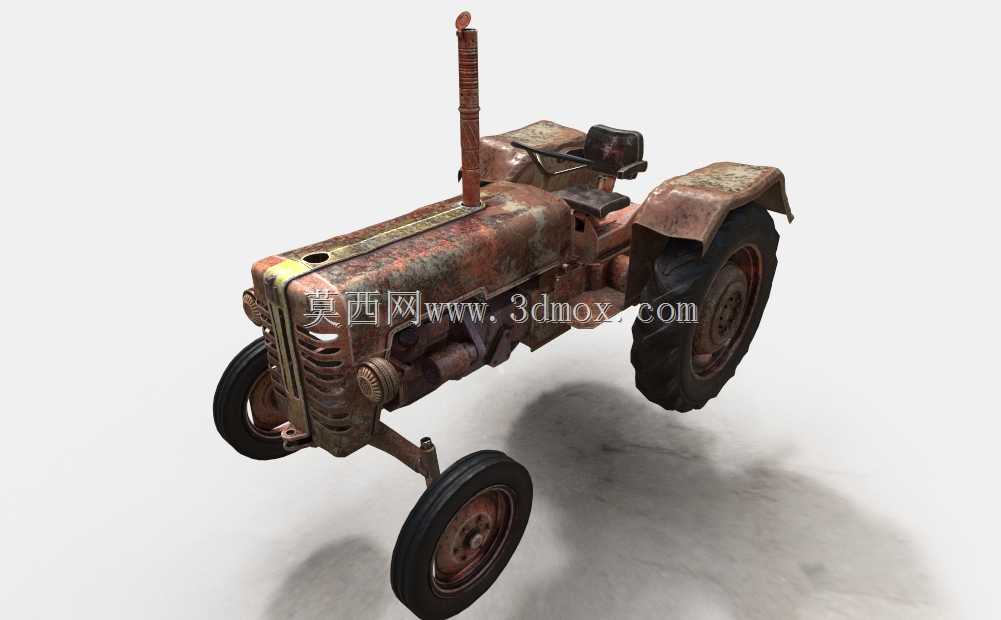

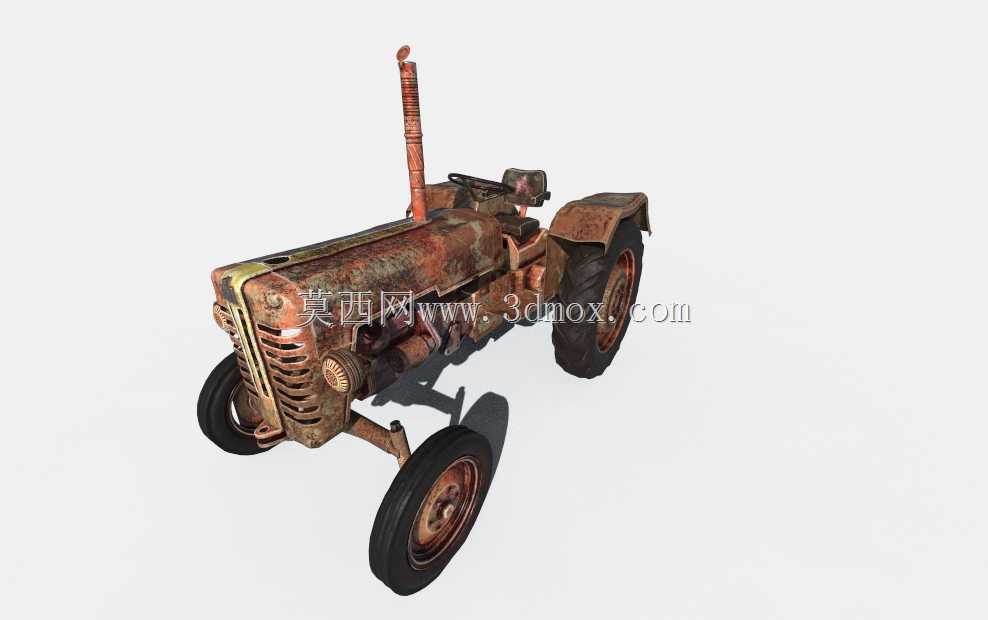

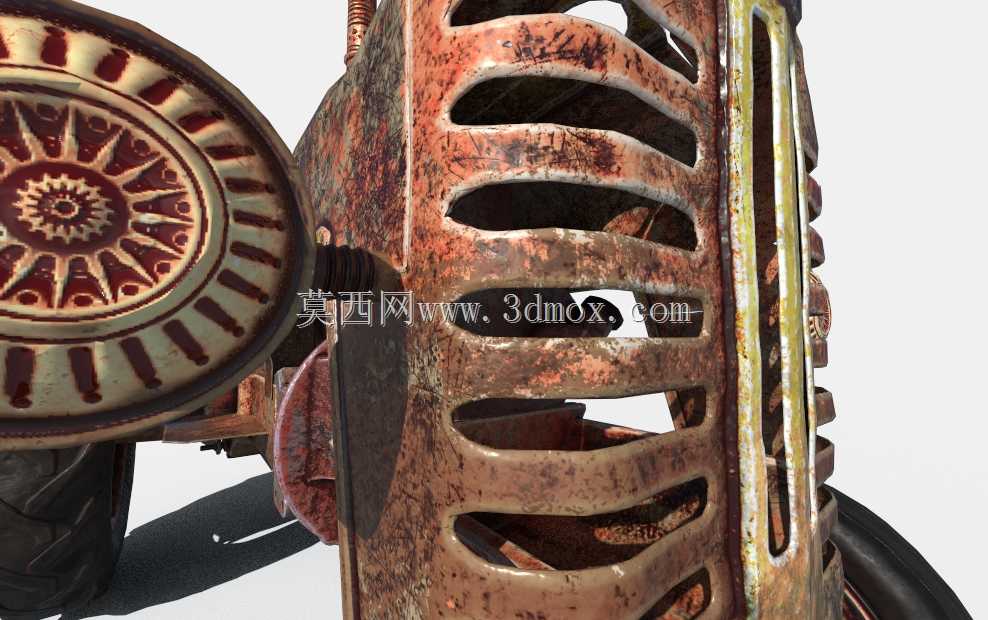

　　从功能特性来看，这款机型的设计没有堆砌复杂的电子控制结构，而是把可靠性、易维修性作为核心设计目标。发动机舱的散热格栅采用竖向等距排布的冲压钢结构，格栅间隙控制在8毫米，既能够保证作业时的通风散热效率，避免长时间满负荷作业出现水温过高的问题，又能阻挡田间作业时飞溅的秸秆碎屑、泥块进入散热片缝隙，减少日常清理维护的工作量。排气筒采用高位侧置布局，出气口朝向斜上方45度，避免作业时扬起的灰尘被进气口吸入，同时排气筒的安装支架设计了橡胶减震垫，能够抵消发动机运转时的高频振动，避免长时间作业出现焊缝开裂、固定螺栓松动的问题。驾驶区域没有设计封闭驾驶室，而是采用开放式的操作平台，一方面能够降低整机自重，减少松软耕地的下陷深度，另一方面在夏季作业时通风性更好，操作人员上下机调整农具、清理缠绕物时更加便捷，操作踏板的表面做了防滑冲压纹路，即使沾附泥污也能保证踩踏摩擦力，避免作业时滑倒。

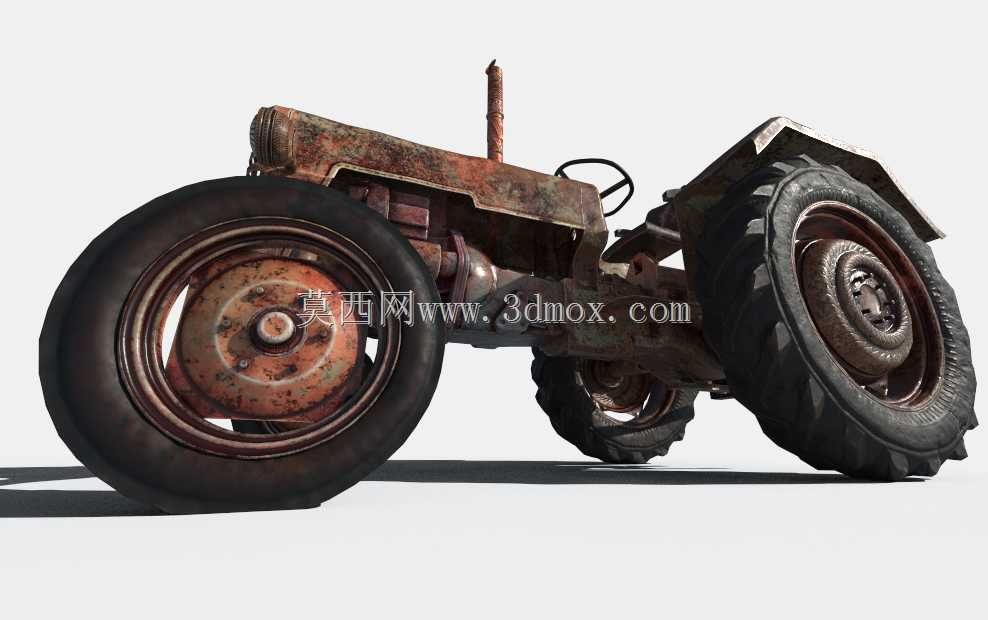

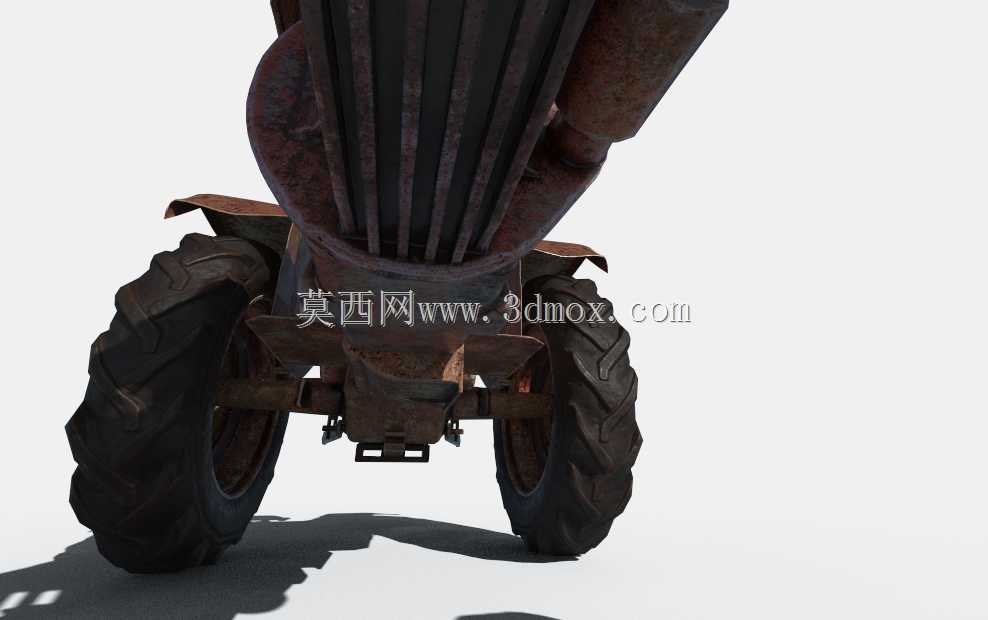

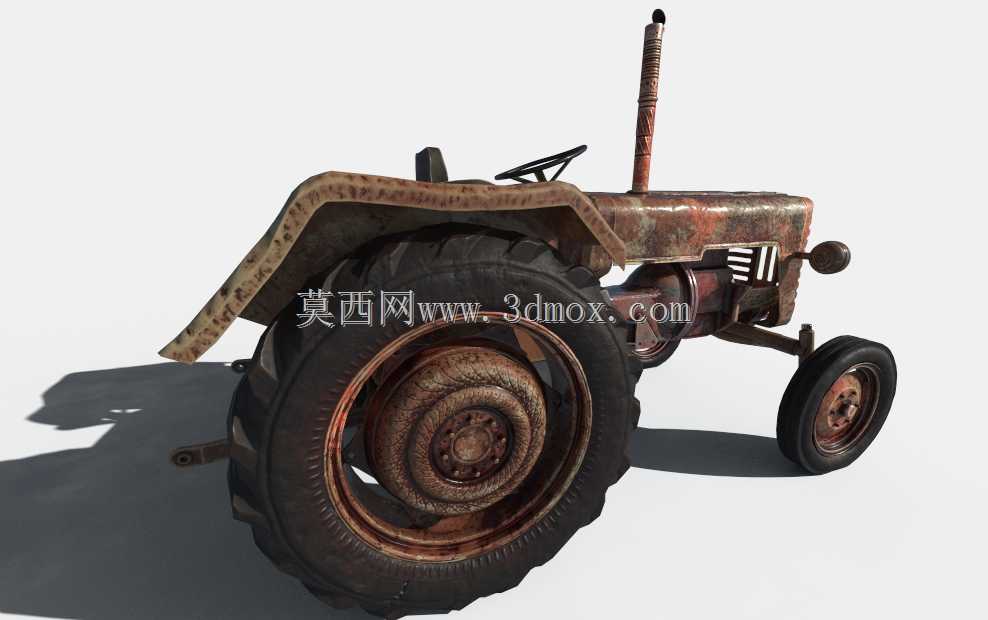

　　行走机构的设计充分考虑了农田作业的复杂工况，后轮采用大直径深花纹的农用轮胎，胎面的人字形花纹深度达到35毫米，在湿润黏重的耕地里能够提供足够的抓地力，减少打滑损耗的动力，后轮的轮距设计为1.2米，刚好匹配北方旱地常见的垄距，作业时不会碾压垄台损伤作物。前轮采用单轮导向结构，转向拉杆的布置避开了底盘最低位置，整机最小离地间隙达到320毫米，在越过田埂、石块等田间障碍物时不会刮蹭底盘油底壳，减少作业时的底盘损伤风险。底盘的传动结构采用直连式布局，没有设计复杂的分动箱结构，动力传递路径更短，传动效率更高，同时故障点更少，农村基层维修人员不需要专用诊断设备就能排查常见故障，配件的通用性也做了匹配设计，易损件和市面保有量较大的同马力机型通用，不需要等待特殊配件就能完成维修。

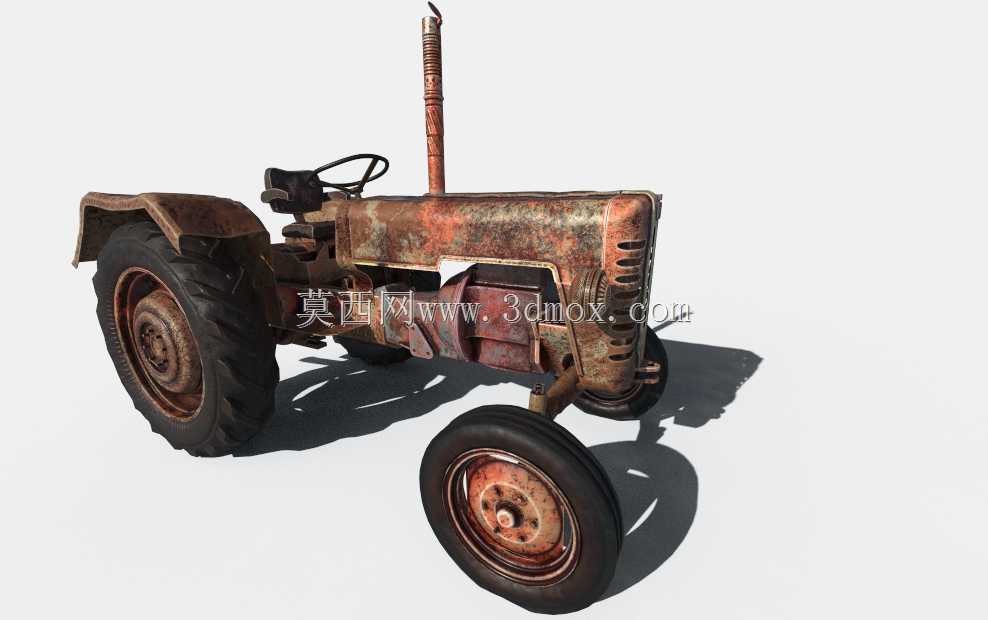

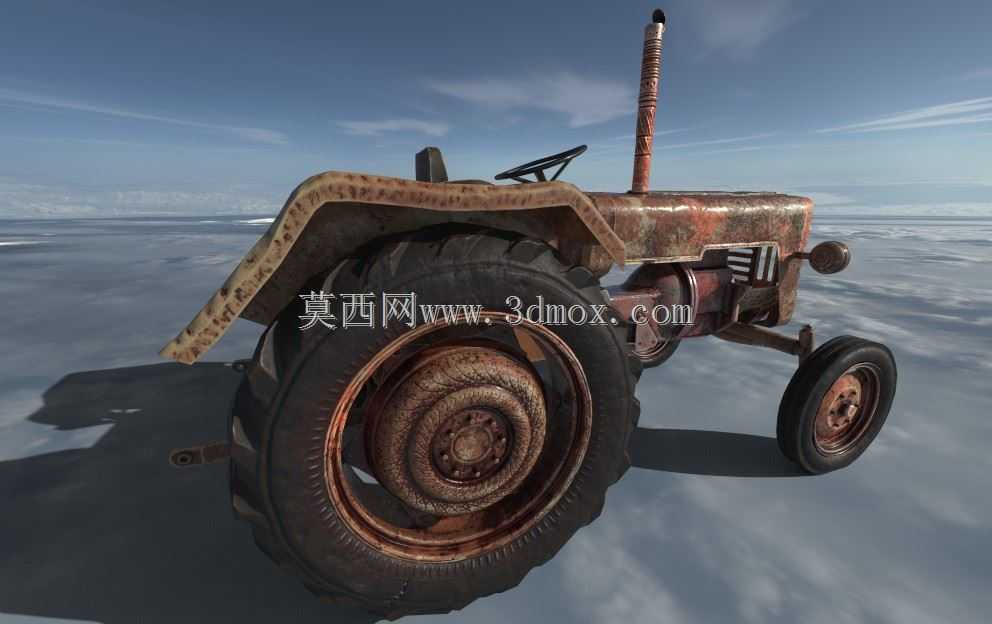

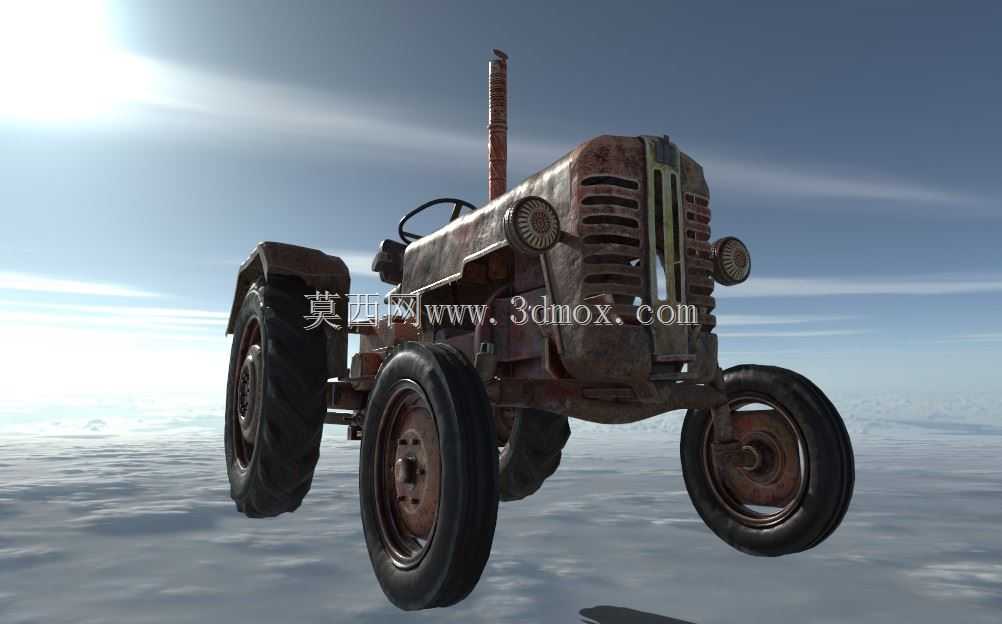

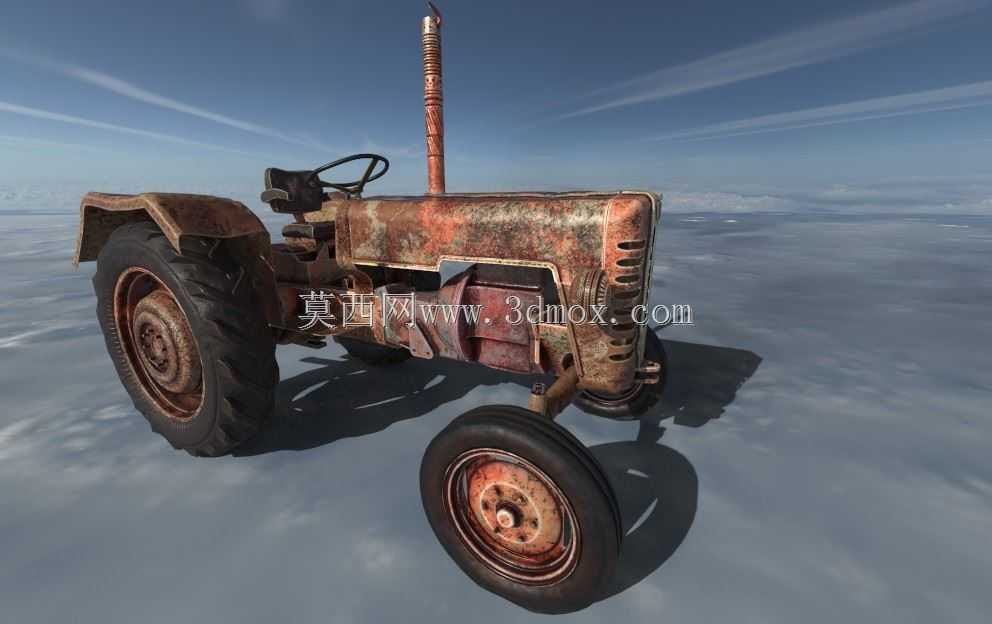

　　外观的旧化效果设计并非单纯做视觉做旧，而是还原了农机长期在户外作业的真实损耗状态：机身覆盖件的边角位置做了漆面磨损、锈蚀的细节还原，对应日常作业中农具剐蹭、泥水长期侵蚀的真实痕迹，轮胎表面的胎纹磨损、胎侧的细小裂纹也做了对应还原，符合使用3-5年的农用拖拉机的真实外观状态。前大灯的安装位置做了内凹设计，外侧有金属防护圈，避免田间作业时被飞溅的石块打碎灯罩，大灯的照射角度预留了调节余量，能够根据夜间作业的需求调整照射范围。后悬挂接口采用标准的三点式悬挂结构，能够匹配市面上绝大多数的小型农用农具，包括旋耕机、播种机、拖车斗等，不需要额外改装接口就能完成挂接，挂接销的位置设计了快拆结构，单人就能完成农具的挂接与拆卸，不需要额外辅助人员。

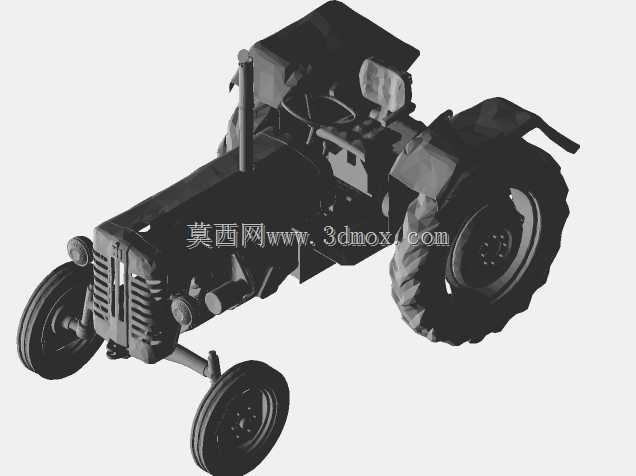

　　在建模过程中，所有的部件装配关系都严格按照实际生产的装配公差做了约束，比如发动机和变速箱的连接法兰同轴度公差控制在0.1毫米以内，避免装配后出现运转振动过大的问题；车轮的安装定位面做了止口设计，能够保证车轮安装后的同轴度，减少高速行驶时的轮胎偏磨。燃油箱的布置在驾驶座下方，容量设计为40升，能够满足连续8小时作业的燃油需求，加油口的位置做了高位设计，加油时不需要掀开座椅，同时油箱底部设计了放油螺塞，能够定期排出油箱底部沉积的水分和杂质，避免燃油系统堵塞。整个模型的结构拆分完全按照实际生产的焊接、装配工序划分，覆盖件、结构件、行走部件、传动部件各自独立，既可以用于农机维修的教学演示，也可以作为小型农机改型设计的基础模型，调整轮距、马力参数后就能衍生出适配不同作业场景的变型机型。
