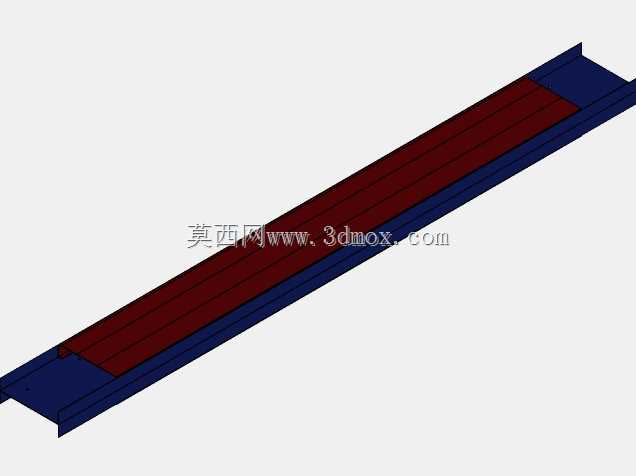

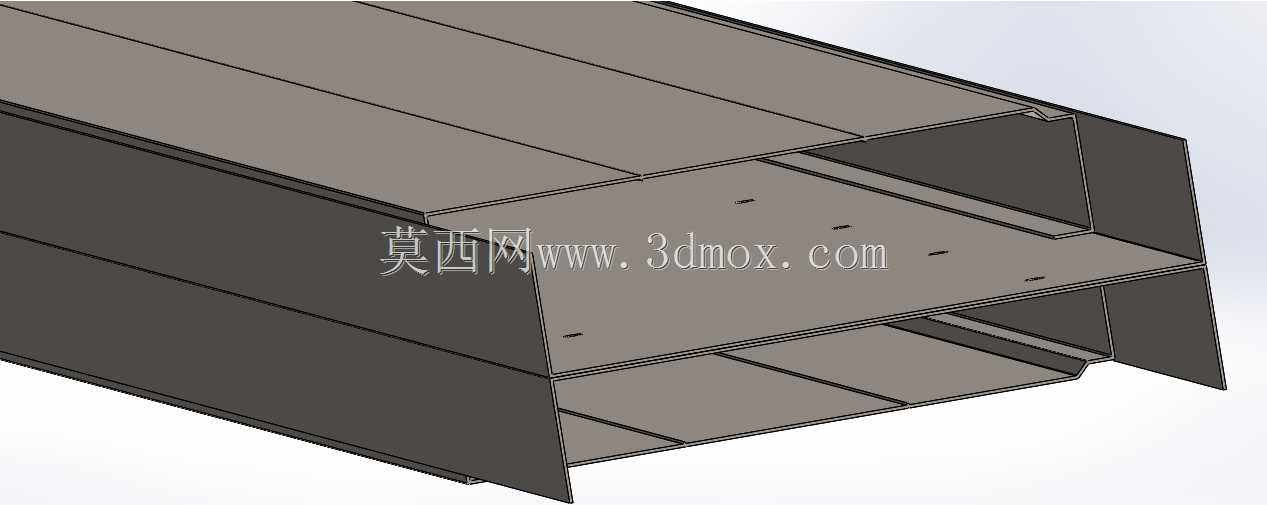

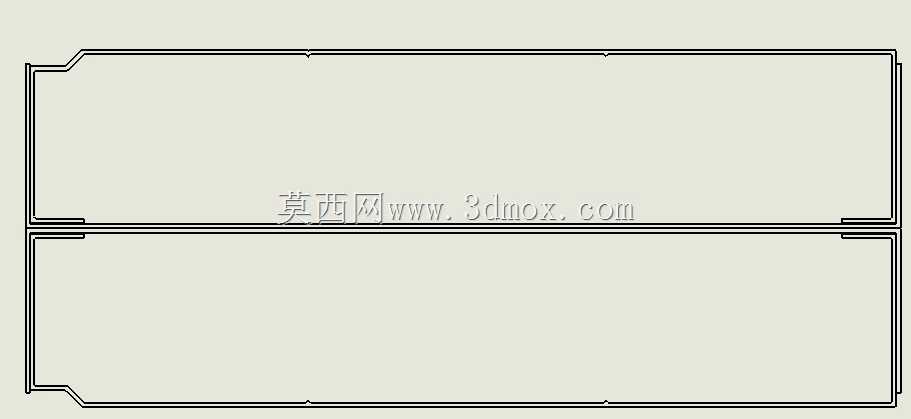

装配式钢结构房屋框架连接节点构造

　　在低层装配式钢结构住宅的现场施工环节，框架节点的构造合理性直接决定了整体结构的安装效率与抗剪承载表现，这套节点构造针对冷弯薄壁型钢的拼接场景做了适配优化，完全匹配现场无焊接、全螺栓装配的施工要求。从实际应用场景来看，这类节点多用于轻钢装配式房屋的主次梁拼接、墙体龙骨与楼面承重梁的连接位置，区别于传统重钢节点的厚板焊接设计，该构造全部采用预冲孔的薄壁型钢构件，现场不需要做二次开孔或焊接作业，工人只需要使用普通电动扳手即可完成全部拼接工序，单组节点的安装耗时可以控制在八分钟以内，能够大幅缩短低层钢构房屋的现场施工周期。

　　从设计思路层面拆解，这套节点首先规避了传统钢节点现场焊接带来的防腐层破坏问题，所有构件的连接接触面都做了折边咬合的限位设计，相邻的C型或U型薄壁钢梁在拼接位置，通过构件自身的折边卡槽完成初步定位，不需要额外的临时支撑固定构件位置，后续穿入自攻螺栓或者抽芯铆钉即可完成锁固。节点的承力路径做了明确的分层设计，楼面的竖向荷载通过上层楼承板的托边先传递到次梁的翼缘，再通过节点位置的咬合接触面分散传递到主梁腹板，最后传导到竖向承重龙骨上，不会出现局部应力集中导致的薄壁构件屈曲变形。

　　在安装边界与尺寸适配方面，这套节点可以适配壁厚1.5mm到2.5mm的常规冷弯薄壁型钢构件，拼接位置的构件搭接长度控制在120mm到180mm区间，既保证了足够的螺栓排布空间，也不会造成钢材的不必要浪费。节点位置预留的螺栓孔全部采用长圆孔设计，允许构件在安装时有±3mm的位置调整余量，能够消化现场构件加工带来的尺寸公差，避免出现孔位对不齐无法安装的问题。针对不同方向的构件拼接，节点的折边构造做了差异化设计：水平方向主次梁连接时，节点托边带有向上的10mm翻边，能够卡住次梁的下翼缘，在安装时起到临时承重的作用，不需要工人全程托举次梁等待锁固；竖向龙骨与水平梁连接时，节点带有向下的插舌构造，可以直接插入竖向龙骨的型腔内，定位完成后只需要在两侧打两颗自攻螺钉即可完成固定，抗拔性能完全满足低层建筑的风荷载与轻度地震荷载的受力要求。

　　从功能特性来看，这套节点构造在设计时充分考虑了轻钢房屋的管线排布需求，节点拼接完成后，构件的型腔保持完全贯通，后期穿设电气管线时不需要在节点位置额外开孔，不会破坏节点的受力结构。同时节点的外露面全部做了平整化处理，拼接完成后没有突出的螺栓头或者钢板棱角，后期安装内墙板或者外墙挂板时，不需要额外做找平处理，能够直接贴合构件表面固定装饰板材，减少了现场装修的基层处理工序。另外，节点的所有连接位置都预留了防腐绝缘垫片的安装间隙，避免不同材质的金属构件直接接触产生电化学腐蚀，能够有效提升整体钢框架的使用寿命，在常规户外使用环境下，节点位置的防腐寿命与构件本身的镀锌层寿命保持一致，不需要后期做额外的防腐维护。

　　在实际选型应用时，设计人员只需要根据所选用的薄壁型钢截面尺寸，调整节点折边的高度与搭接长度即可，不需要重新设计整体的连接逻辑，这套构造的受力逻辑已经经过多个实际项目的验证，在三层及以下的轻钢装配式房屋中，完全可以满足结构受力要求，同时相比传统的角码连接方式，能够减少约30%的连接件用量，降低整体的材料成本。
