轴向式压力检测仪表结构三维数模

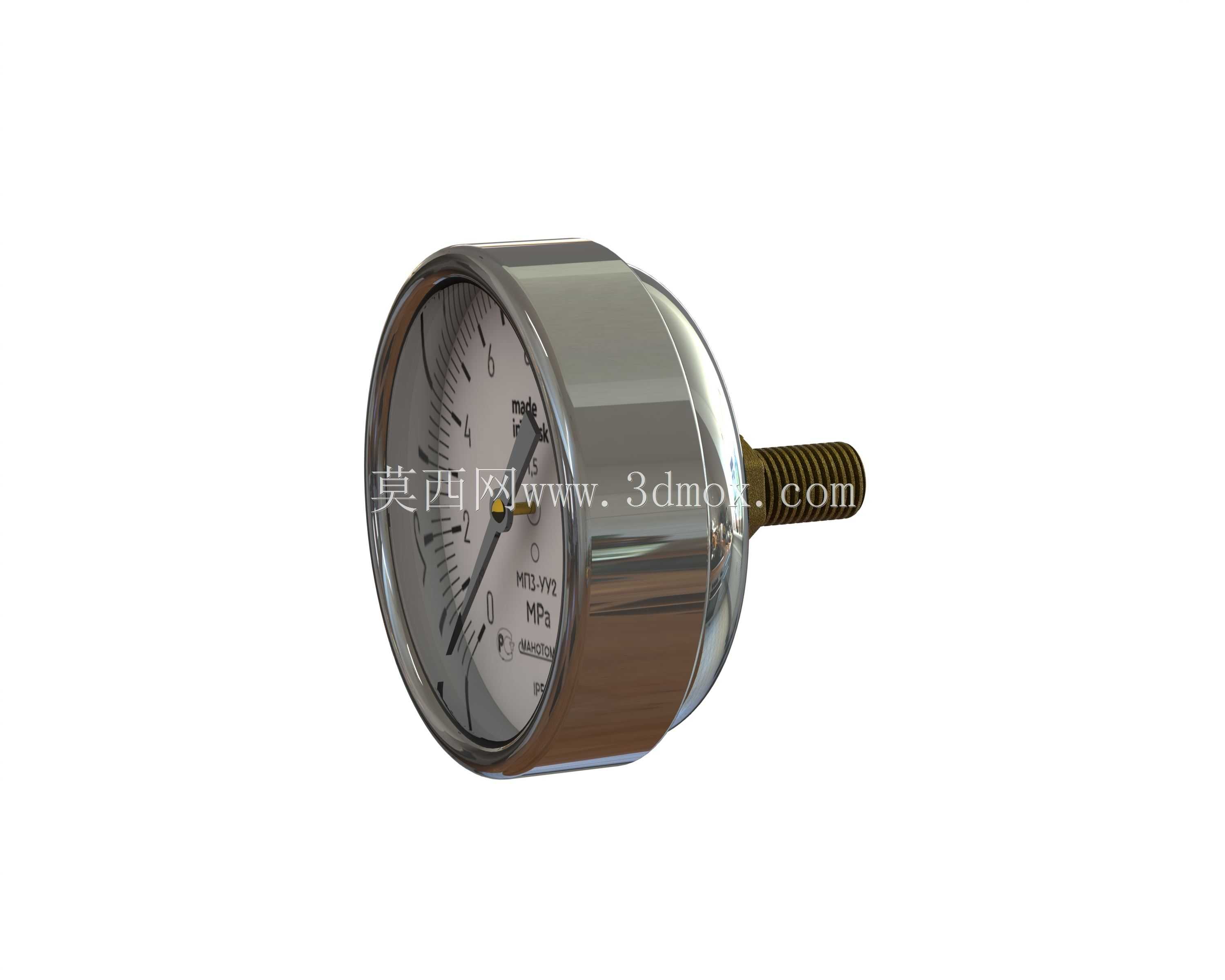

　　在液压站、气动管路、水处理管线、工业锅炉配套、化工流体输送系统的现场压力监测场景里，轴向安装的压力计是应用占比极高的就地检测元件，这类仪表的安装方向与测压点所在的管壁/设备面板平行，不会像径向压力表那样向外突出过长距离，尤其适合安装空间局促、设备外侧有防护围挡或者需要将表盘嵌入控制柜面板的工况，能避免现场巡检、设备维护过程中磕碰表体造成的精度偏移甚至结构损坏。从实际使用的需求出发，这款轴向压力计的结构设计首先围绕测压精度稳定性做了多维度考量，表壳采用一体冲压成型的金属壳体，边缘做了卷边钝化处理，既可以提升壳体的抗形变能力，避免现场轻微外力挤压导致内部机芯移位，也能减少加工过程中的锐边隐患，装配时不会划伤操作人员。

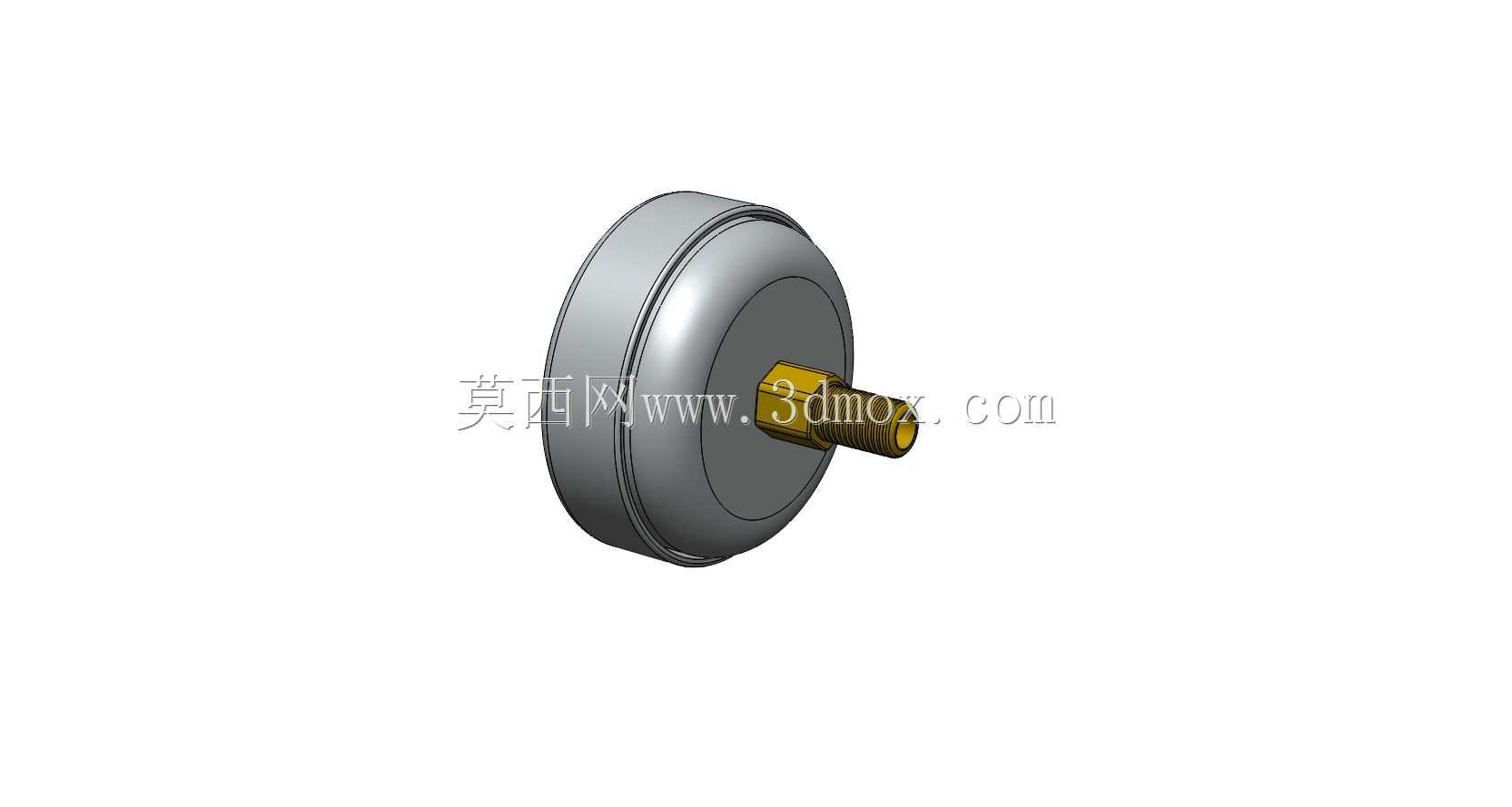

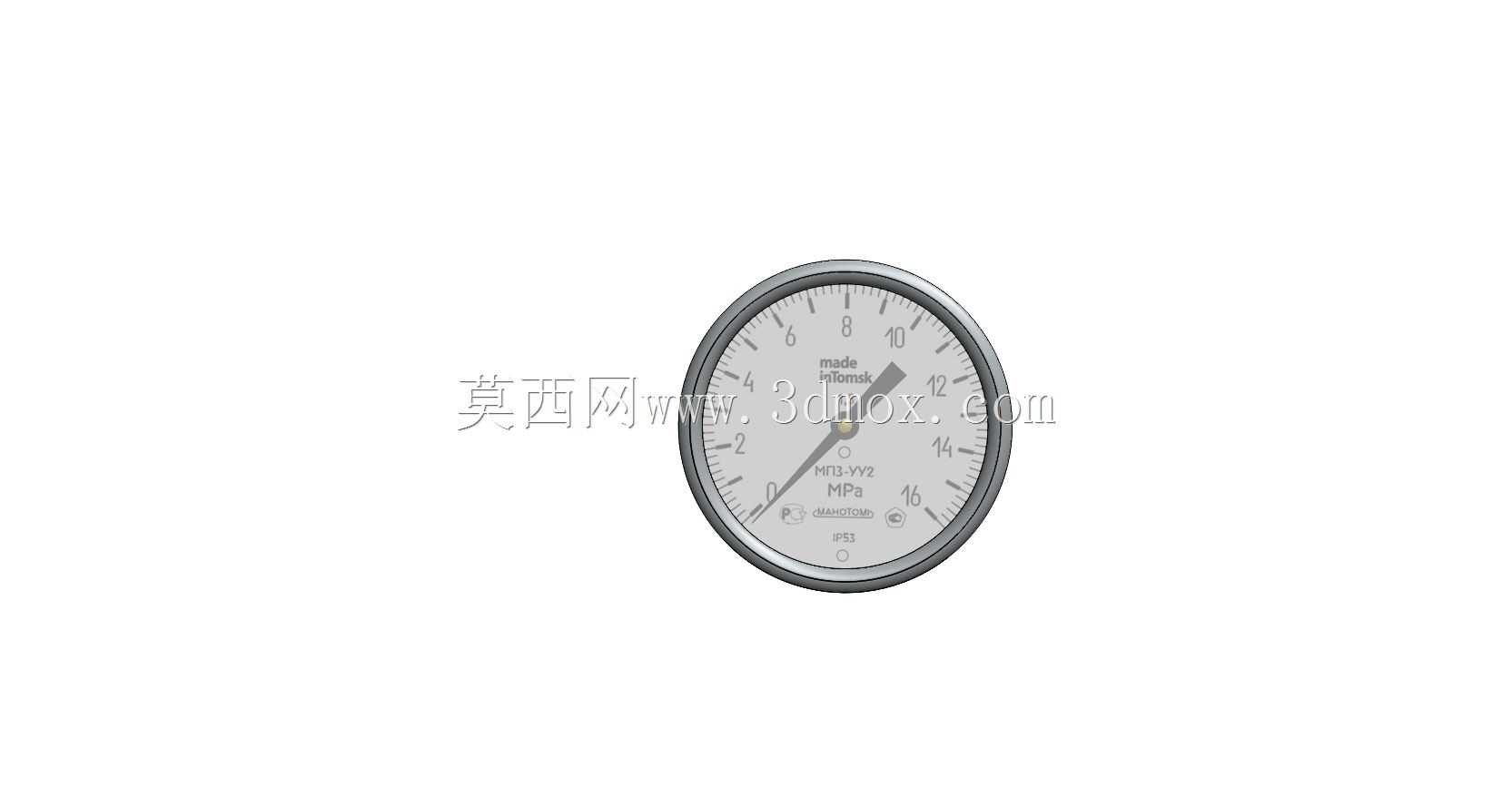

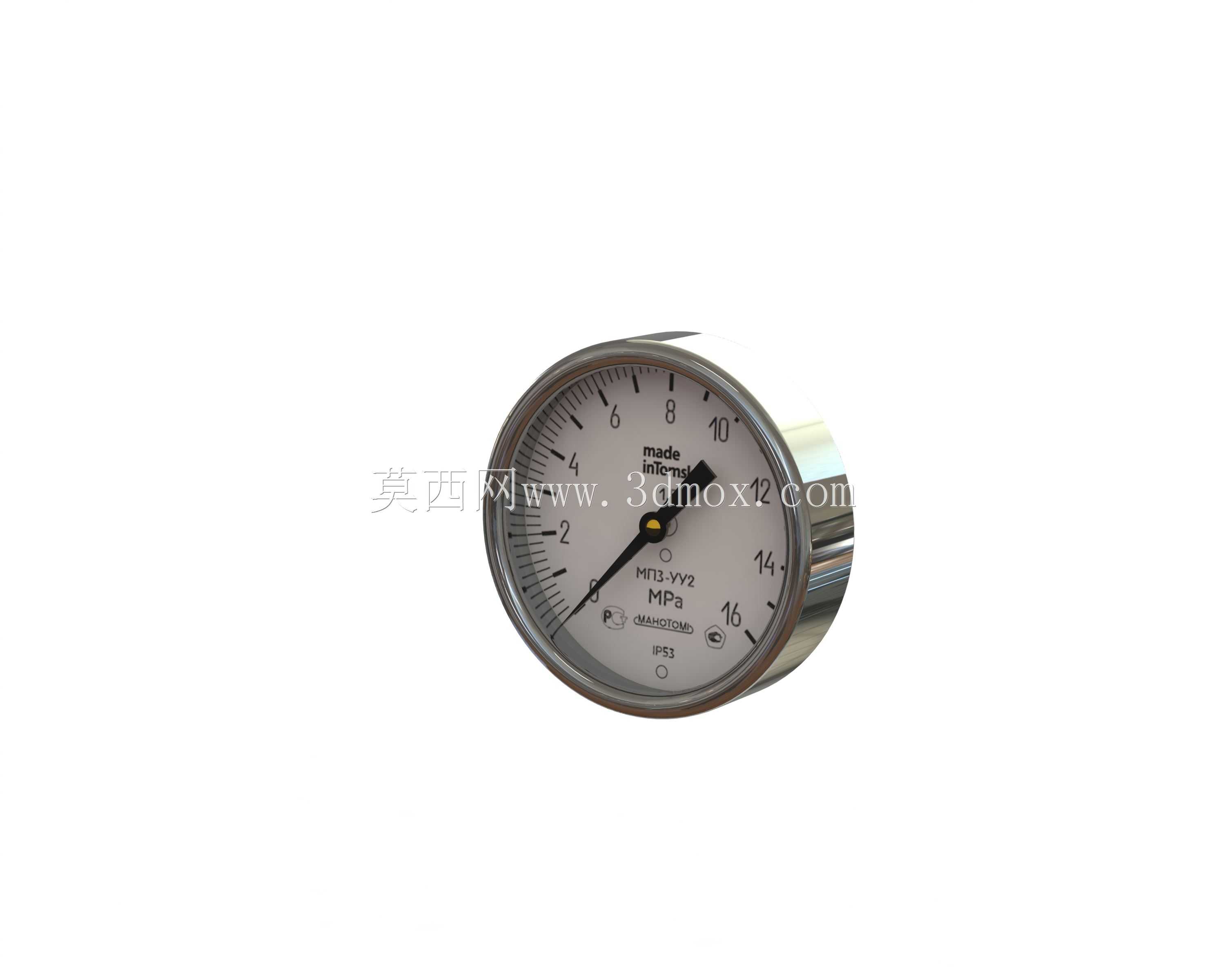

　　表盘的刻度标识采用了高对比度的印刷工艺，黑色刻度线与白色表盘基底形成清晰视觉差，即使在车间光线不足的巡检场景下，操作人员站在常规巡检距离也能快速识别压力数值，指针做了动平衡校准，在压力波动幅度较小的稳态工况下不会出现明显的指针抖动，读数误差控制在工业级仪表允许的范围内。考虑到不同工况的安装适配性，这款压力计的测压接头设置在表体的轴向正后方，接头采用标准管螺纹设计，能直接对接现场常用的测压管线接头，不需要额外加工过渡转接头，安装时只需要将接头对准测压点的内螺纹孔旋转拧紧，表盘就会自然平行于安装面，不需要额外调整表盘朝向，大幅降低现场安装的调整工作量。表壳的侧面预留了泄压孔结构，当测压元件出现意外泄漏时，介质可以从泄压孔定向排出，

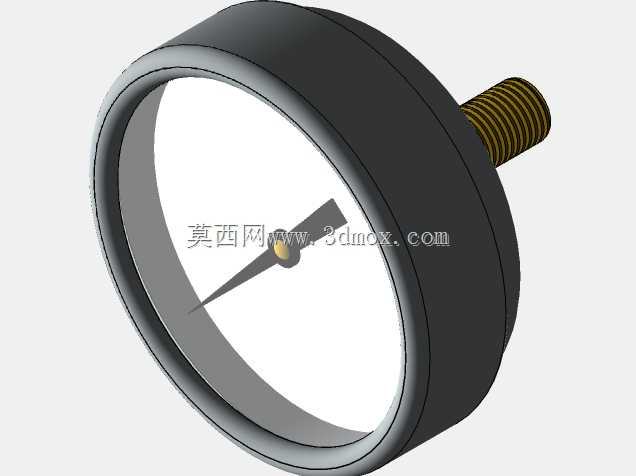

　　不会因为表壳内部压力积聚造成表盘玻璃爆裂，提升现场使用的安全性。从三维建模的结构还原角度来看，这款数模完整复现了压力计的全部装配关系：透明表蒙与表壳的卡接结构、表盘与机芯的固定点位、指针与机芯轴的配合公差、测压接头与弹簧管的焊接位置都做了1:1的结构还原，没有做过度的结构简化。在做设备整体装配仿真的时候，可以直接将这个数模导入装配体，按照实际安装位置添加配合约束，就能准确模拟出压力计安装后占用的空间边界，避免后续设备组装时出现仪表与周边管线、结构件的干涉问题。对于做设备面板开孔设计的工程师来说，数模里的表壳外径、接头伸出长度、表盘嵌入深度的尺寸都和实物一致，可以直接提取这些尺寸作为面板开孔、安装位预留的设计参考，

　　不需要反复对照实物样本测量尺寸，减少设计阶段的尺寸核对工作量。在实际的管路系统布局中，轴向压力计通常会安装在管线的弯头附近、阀门出口侧、泵体的出口端这些需要重点监测压力的点位，因为安装后突出安装面的尺寸更小，在做管线排布的时候不需要为仪表预留过大的操作空间，能让整体管线布局更紧凑。这款压力计的内部弹簧管结构做了等比例还原，能直观看到压力介质进入弹簧管后，通过弹簧管的形变带动齿轮传动机构驱动指针偏转的整个传动路径，对于刚接触仪表选型的结构工程师来说，也可以通过这个数模理解轴向压力表的内部传动逻辑，在后续选型时能更清晰地判断不同安装形式压力表的适用场景。另外，表壳后部的安装固定结构也在数模里做了完整呈现，包括嵌入式安装所需的卡边结构、接头处的密封配合面，在做密封结构选型时，可以直接提取密封面的尺寸参数来选配对应规格的密封垫圈，避免因为密封件尺寸不匹配造成测压点泄漏。在做设备的人机工程学校验时，还可以通过这个数模模拟巡检人员的观察视角，确认表盘的安装高度、朝向是否符合现场巡检的观察习惯，避免出现安装后表盘被其他结构遮挡、读数困难的问题。不同于径向压力表的接头朝向，轴向结构的设计让测压管线可以从设备面板或者管壁的后方直接接入，不会在操作侧裸露过多管线，让设备操作面的布局更整洁，也能减少管线被外力剐蹭造成的接头松动问题。
