工业双层平台式混合机组结构设计

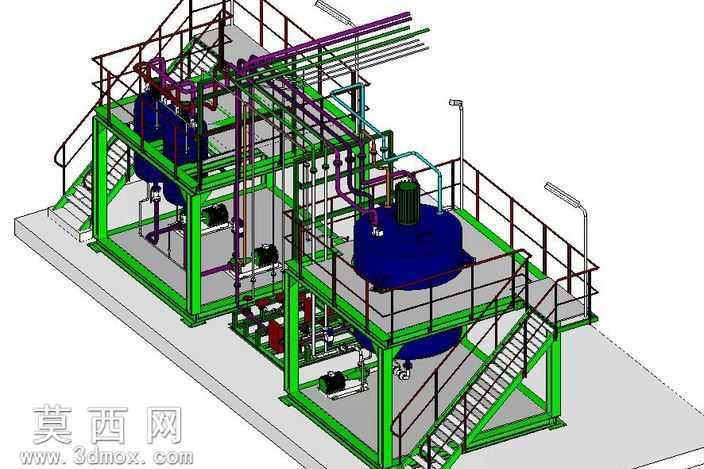

本模型采用三维参数化建模方式完成整套混合机组的全结构搭建，首先以型钢焊接框架作为整套装置的承载基础，按照双层操作平台的布局逻辑完成主体支撑结构的建模，对框架的横竖梁连接节点、平台铺板的拼接结构做了精细化还原，保证支撑结构的受力逻辑符合工业装置设计规范。模型中对两台核心混合罐体做了完整结构呈现，包含罐体封头、搅拌驱动组件、罐体支座、底部出料接口等细节，罐体表面采用哑光深蓝色材质模拟工业搪瓷或防腐涂层的视觉效果，支撑框架采用亮绿色涂装材质还原工业设备常用的防护漆外观，操作平台护栏、楼梯踏步采用金属银灰与黑色防滑材质区分，不同功能的工艺管线分别采用紫色、绿色、浅蓝等差异化材质配色，清晰区分物料输送、气相平衡、冷却介质等不同管路系统，便于快速识别管路走向与功能分区。建模过程中严格遵循化工混合装置的布局规范，将两台混合罐体分别布置在上下两层平台的对应工位，配套的泵阀组件、管线支架、现场照明灯具均按照实际安装位置完成排布，楼梯的倾斜角度、踏步间距、护栏高度均符合工业操作平台的安全设计标准，管线的弯折半径、法兰连接位置、阀门安装点位都参考实际工业管路设计规范做了还原，避免出现结构干涉或不符合安装逻辑的问题。整套模型在渲染阶段采用等轴测视角呈现，能够完整展示装置的整体布局与各部件的装配关系，材质参数调整时兼顾了工业设备的真实质感，金属构件的反光度、涂层的哑光效果、透明视窗的折射属性都做了对应设置，让模型呈现效果贴近真实工业装置的视觉表现。设计过程中重点考虑了装置的操作可达性，将操作工位、阀门操作点、设备检修空间都预留了足够的操作区域，平台护栏的设置完全覆盖临边区域，爬梯与平台的连接结构做了加强处理，整套模型完整还原了工业混合机组从支撑结构、核心设备到配套辅件的全系统构成，可用于混合装置的布局方案展示、结构原理讲解以及配套工程设计的参考。
