流线型工作室集成显示终端结构设计

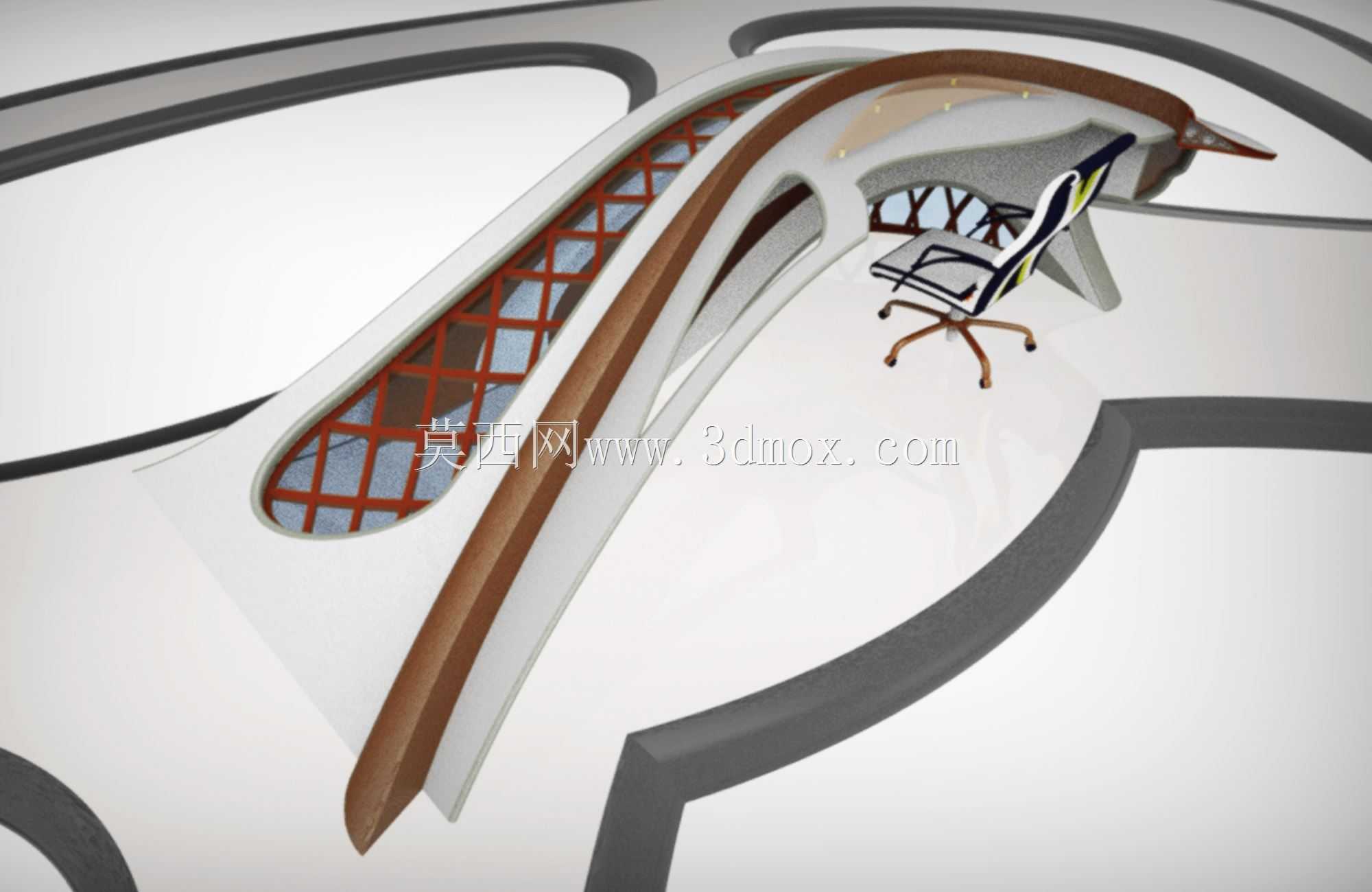

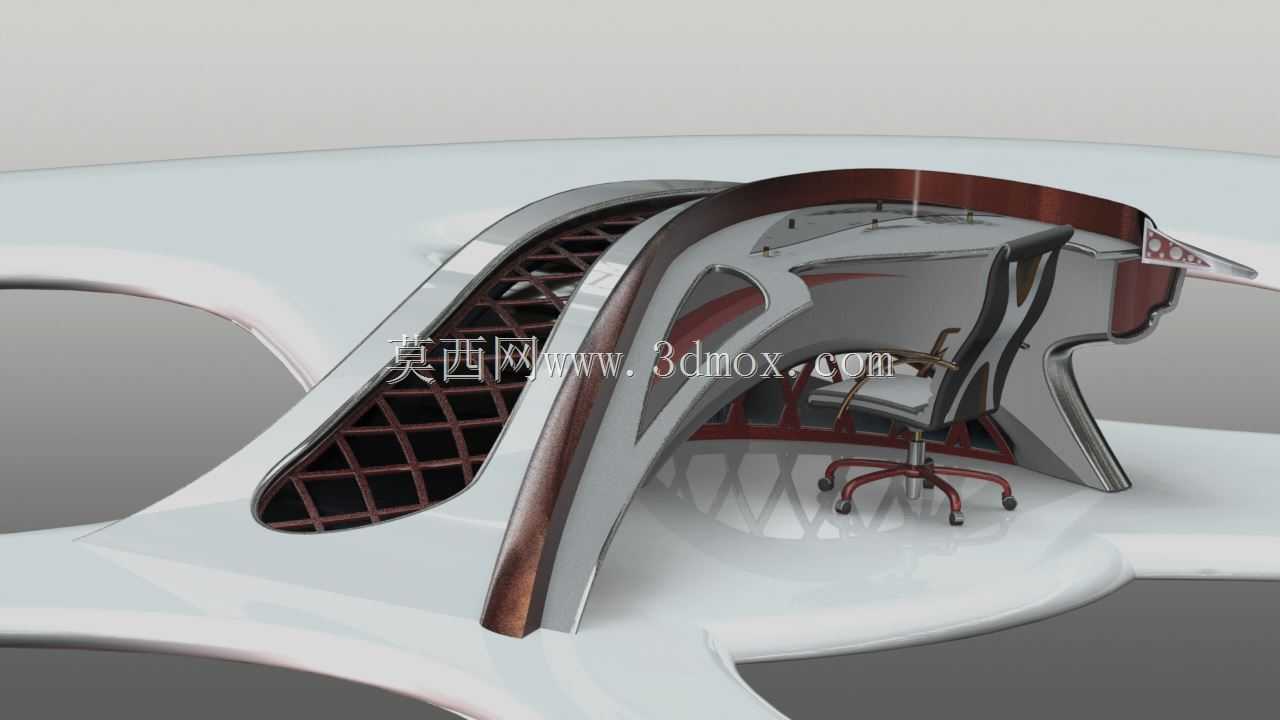

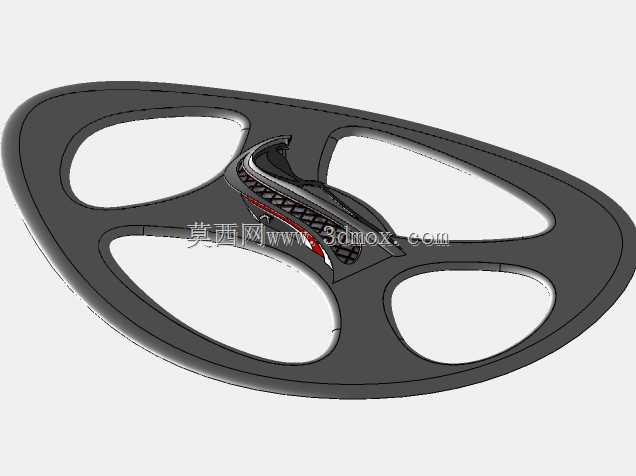

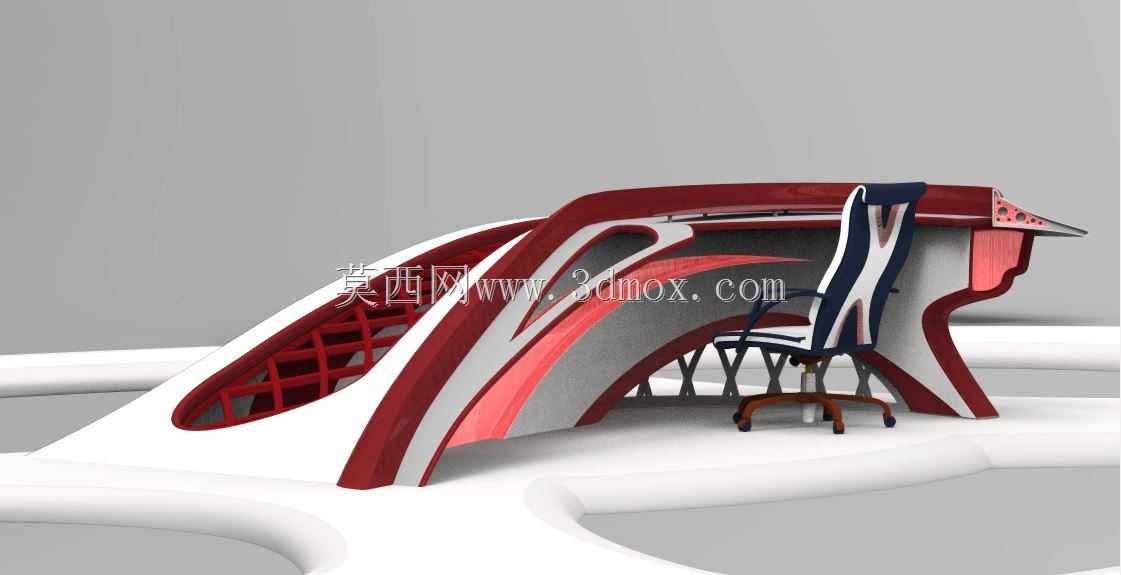

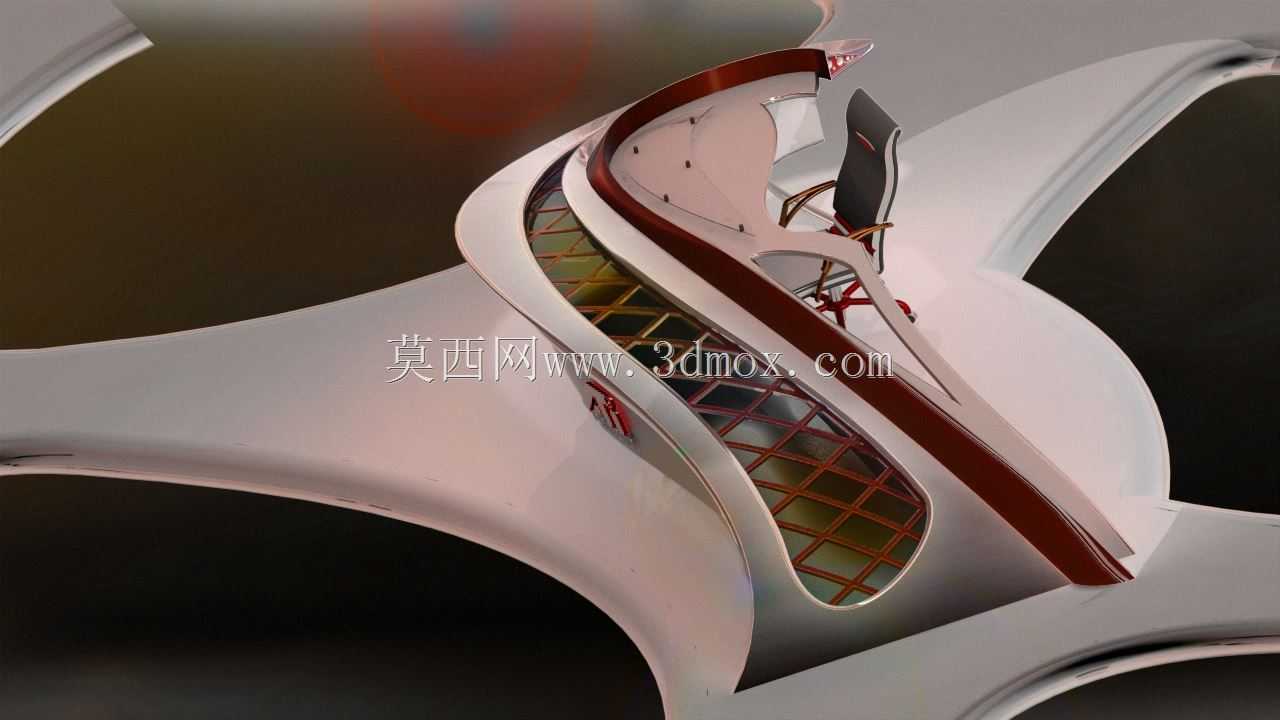

　　这款集成式显示终端的结构设计，核心围绕小型独立工作室的复合使用场景展开，区别于常规壁挂或桌面摆放的独立显示设备，它采用与工作室台面、围护结构一体化的融合式布局，适配单人创作、小型方案研讨这类高频使用场景，解决传统显示设备摆放占用台面操作空间、走线外露杂乱、视角调整受限的实际问题。从结构边界来看，整体嵌入弧形围护结构的预留槽位内，安装基准面与围护结构的曲面弧度完全贴合，突出围护结构表面的高度控制在120mm以内，不会遮挡使用者落座后的前方视线，也不会在通行过程中产生磕碰风险；显示区域的可视角度覆盖了主操作位120度的水平视角范围，无论是主位操作者还是侧方参与讨论的人员，都能清晰获取屏幕显示内容，无需额外调整屏幕角度。

　　设计过程中优先考虑了结构的融合性，显示终端的外边框采用与围护结构同色系的曲面过渡处理，边框与围护结构的拼接缝隙控制在1mm以内，避免积灰同时保证视觉整体性；屏幕后方预留了40mm的走线空腔，可容纳电源线、信号传输线、外接设备扩展线的排布，空腔内设置有可拆装的理线卡扣，方便后期线路维护与设备升级，无需整体拆解围护结构即可完成线路调整。台面与显示终端的衔接位置做了下沉式过渡处理，显示终端的下沿与台面操作面的垂直距离为180mm，刚好适配使用者坐姿状态下的视线高度，长时间观看不会产生颈部疲劳；台面对应显示终端的位置预留了外接设备接口的安装位，可扩展连接存储设备、输入外设，接口盖板采用按压弹开式结构，不用时与台面保持齐平，

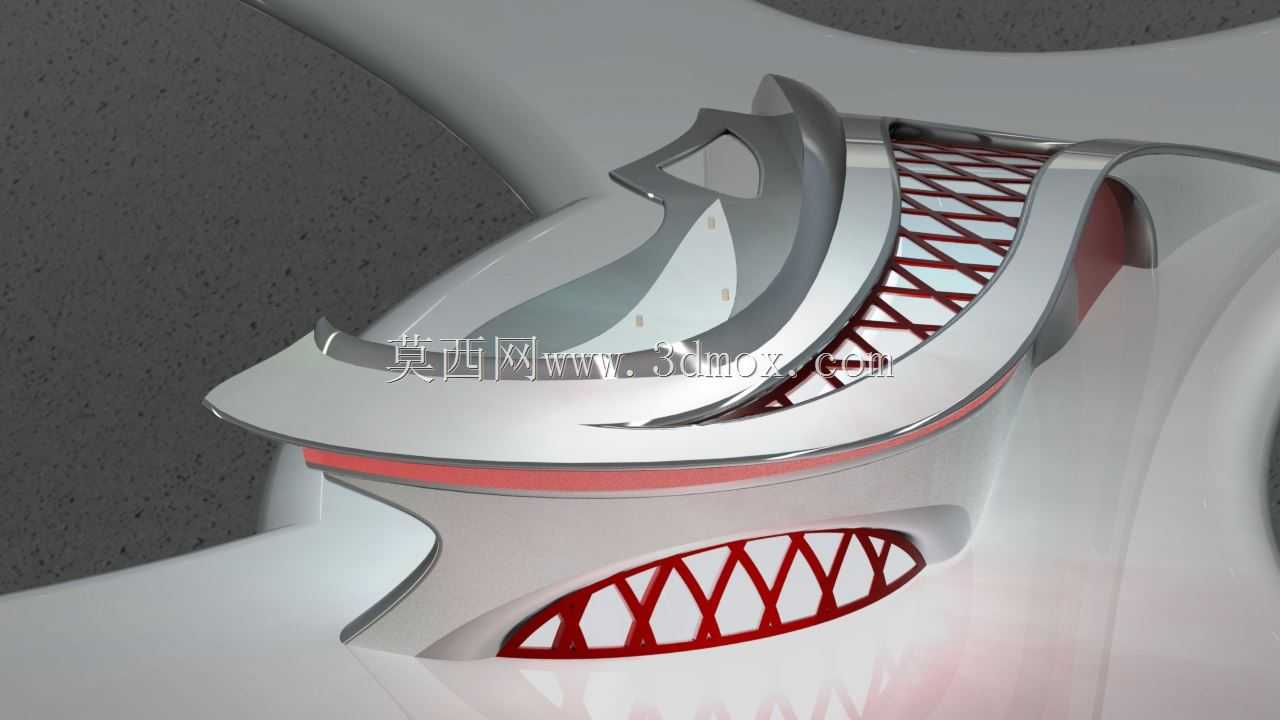

　　不影响台面的正常置物、绘图、模型摆放等操作。从功能适配角度，这款结构设计兼容常规尺寸的显示面板安装，背部的固定支架采用可调式结构，可适配不同厚度的显示模组，支架上预留的散热孔位与围护结构的通风空腔连通，形成自然对流的散热通道，无需额外加装散热风扇即可满足长时间运行的散热需求，避免风扇运行产生的噪音影响工作室的安静环境。围护结构与显示终端相邻的曲面部分，采用网格状的加强筋结构，既保证了整体结构的抗变形能力，控制整体重量，也能透过网格结构传递部分屏幕背光，在低亮度使用场景下形成柔和的环境补光效果，减少屏幕与周边环境的亮度差，缓解视觉疲劳。安装结构的设计充分考虑了后期维护的便利性，显示终端的前面板采用磁吸式固定结构，无需专用工具即可拆卸，

　　方便屏幕清洁、故障部件更换；整体结构的承重依托围护结构的内部支撑框架，支撑框架采用矩形钢管焊接成型，与工作室地面的固定点做了减震处理，避免台面操作产生的振动传递到显示屏幕，造成画面抖动或者部件连接松动。在实际使用场景中，这款集成显示终端可满足三维建模预览、设计方案展示、视频会议、素材参考等多类使用需求，一体化的结构省去了单独摆放显示器支架、梳理走线的繁琐步骤，让有限的工作室台面空间得到最大化利用，曲面的布局形式也让整个工作区域更具整体感，适配创意类工作室、小型设计工坊的空间风格定位，不会像常规独立显示设备那样破坏空间的整体设计感。结构设计过程中还做了对应的人机工程校核，当使用者以标准坐姿落座于对应工作椅上时，屏幕中心的高度与使用者坐姿视平线高度差控制在-15mm到+30mm的舒适区间内，屏幕与使用者眼部的直线距离为750mm左右，符合长时间观看显示屏幕的健康视距要求；屏幕两侧的围护结构高度刚好遮挡侧方的直射眩光，避免外部光线直接照射屏幕表面产生反光，保证不同光线环境下的屏幕显示清晰度。
