锥齿轮组合式倍速传动齿轮箱结构

　　这款倍速齿轮箱采用正交轴锥齿轮啮合布局，核心解决空间垂直交错轴系间的动力变向与转速匹配需求，在中小功率传动场景中适配性极强。从实际应用场景来看，这类传动结构常出现在轻工输送设备的分动单元、小型专用机床的进给传动端、农用机具的动力分配模块中，尤其适合安装空间局促、输入输出轴需要呈90度布置的工况，能在紧凑的安装边界内完成转速提升的传动需求，相比平行轴齿轮组，不需要额外加装变向换向构件，大幅压缩了传动链路的整体占用空间。

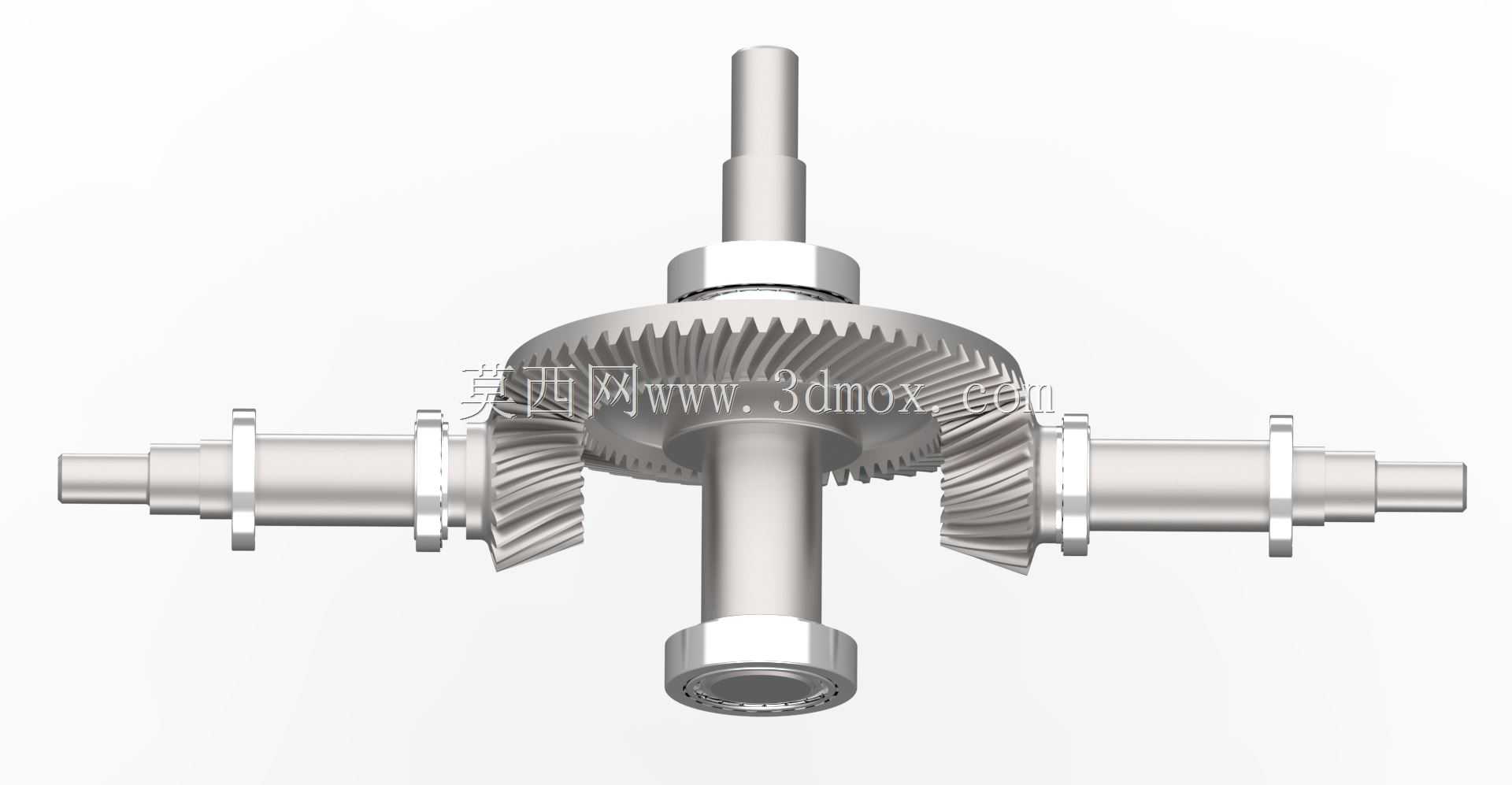

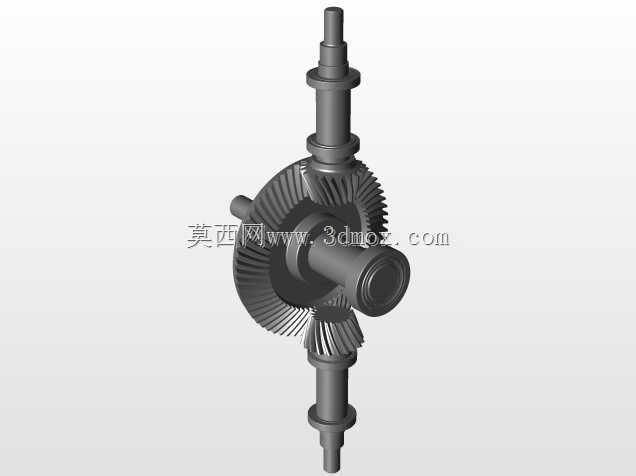

　　从功能特性上看，该齿轮箱采用双从动锥齿轮对称布置结构，输入轴沿竖直方向布置，两个输出轴沿水平方向同轴排布，动力从竖直轴输入后，通过主动锥齿轮同时驱动两侧的从动锥齿轮，可实现单输入双输出的动力分流，同时通过齿比匹配实现输出端转速相对输入端的倍速提升，满足执行端需要更高转速的作业需求。齿轮啮合采用螺旋锥齿轮齿形，相比直齿锥齿轮，啮合重合度更高，传动过程中冲击载荷更小，运行噪音更低，承载能力也有明显提升，适合中高速连续运转的传动工况。

　　设计思路上，整个结构优先考虑安装维护的便捷性，轴系采用阶梯轴设计，各轴段的直径差既满足轴承、齿轮的轴向定位需求，也预留了密封件、锁紧构件的安装位置，轴承选型适配径向与轴向复合载荷，因为锥齿轮啮合过程中会产生较大的轴向分力，轴系两端的轴承配置可同时承受径向力与双向轴向力，避免轴系在运转过程中出现窜动，保证齿轮啮合间隙处于合理区间。齿轮与轴的连接采用键连接加轴肩定位的方式，传递扭矩可靠，装配时不需要复杂的专用工装，拆解维护时可快速完成齿轮、轴承的更换。

　　外形尺寸与安装边界方面，整个齿轮箱的外轮廓沿竖直输入轴方向的高度适配常规小型传动舱的安装空间，水平输出轴的轴端预留了标准的连接轴段，可直接通过联轴器连接后续执行构件，也可加装链轮、带轮完成动力输出，输出轴的轴伸长度经过匹配设计，既保证连接构件的安装定位空间，也不会因为轴伸过长导致轴系挠度超标。箱体的安装基面预留了螺栓固定孔位，孔位间距符合通用传动组件的安装尺寸规范，可直接替换同规格的传统换向齿轮箱，不需要对原有设备的安装机架做额外改造。

　　实际选型适配时，需要注意该齿轮箱的传动比匹配特性，倍速输出的齿比设计决定了输出扭矩会随转速提升相应降低，更适合负载平稳、转速需求高的工况，不适合重载冲击的传动场景。轴系的密封结构采用接触式密封设计，可防止润滑脂泄漏，同时阻挡外界粉尘、碎屑进入齿轮啮合腔，在多粉尘的生产车间环境中也能保持稳定的运行状态。齿轮的润滑采用脂润滑方式，不需要额外配置润滑油路，日常维护只需要定期补充润滑脂即可，运维成本较低，适合长期连续运转的生产设备使用。整个结构的零件加工工艺性良好，锥齿轮可采用常规的铣齿、磨齿工艺加工，轴类零件可通过普通车削、磨削完成加工，没有复杂的异形构件，加工成本可控，适合批量生产配套。
