对夹式管道固定支座结构设计

　　在工业流体输送管路系统中，这类对夹式管道固定支座是应用极广的支撑部件，常见于化工流体管线、车间压缩空气管路、液压系统油路、中小型给排水管线的布设场景中，核心作用是为穿设的管道提供刚性支撑，限制管道因内部流体压力脉动、温度形变产生的径向位移与小幅轴向窜动，避免管线接头处因长期受力出现密封失效、焊缝开裂的问题，同时能将管线的载荷均匀传递到安装基础面，降低管路振动向安装机架的传导。

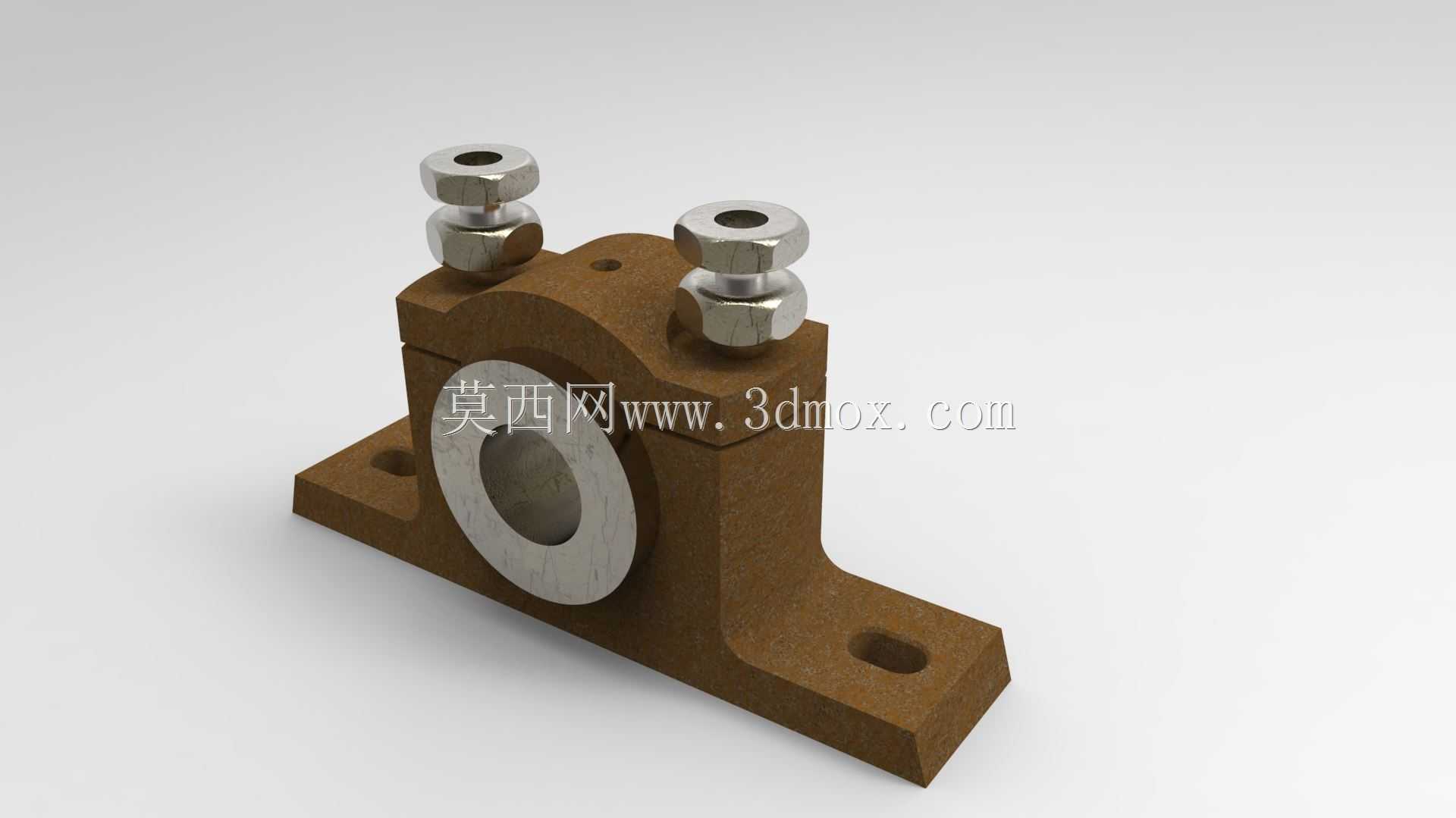

　　从结构设计逻辑来看，该支座采用上下对开的夹装结构，上半部分为两个带螺栓过孔的压合凸台，下半部分为带安装翼板的支撑基座，基座中部加工出与适配管道外径匹配的圆弧承托面，上下两部分通过两颗六角头螺栓实现锁紧，这种对开式设计无需从管道端部穿装，可在管线布设完成后任意点位加装或拆卸，维护调整时无需拆解整段管路，相比整体式焊接管座大幅降低了现场施工与后期运维的难度。基座两侧的安装翼板各加工一个长圆形安装孔，长孔的设计允许安装时根据基础面的螺栓孔位偏差做小幅位置调整，抵消现场安装的孔位加工误差，降低安装对位的精度要求。

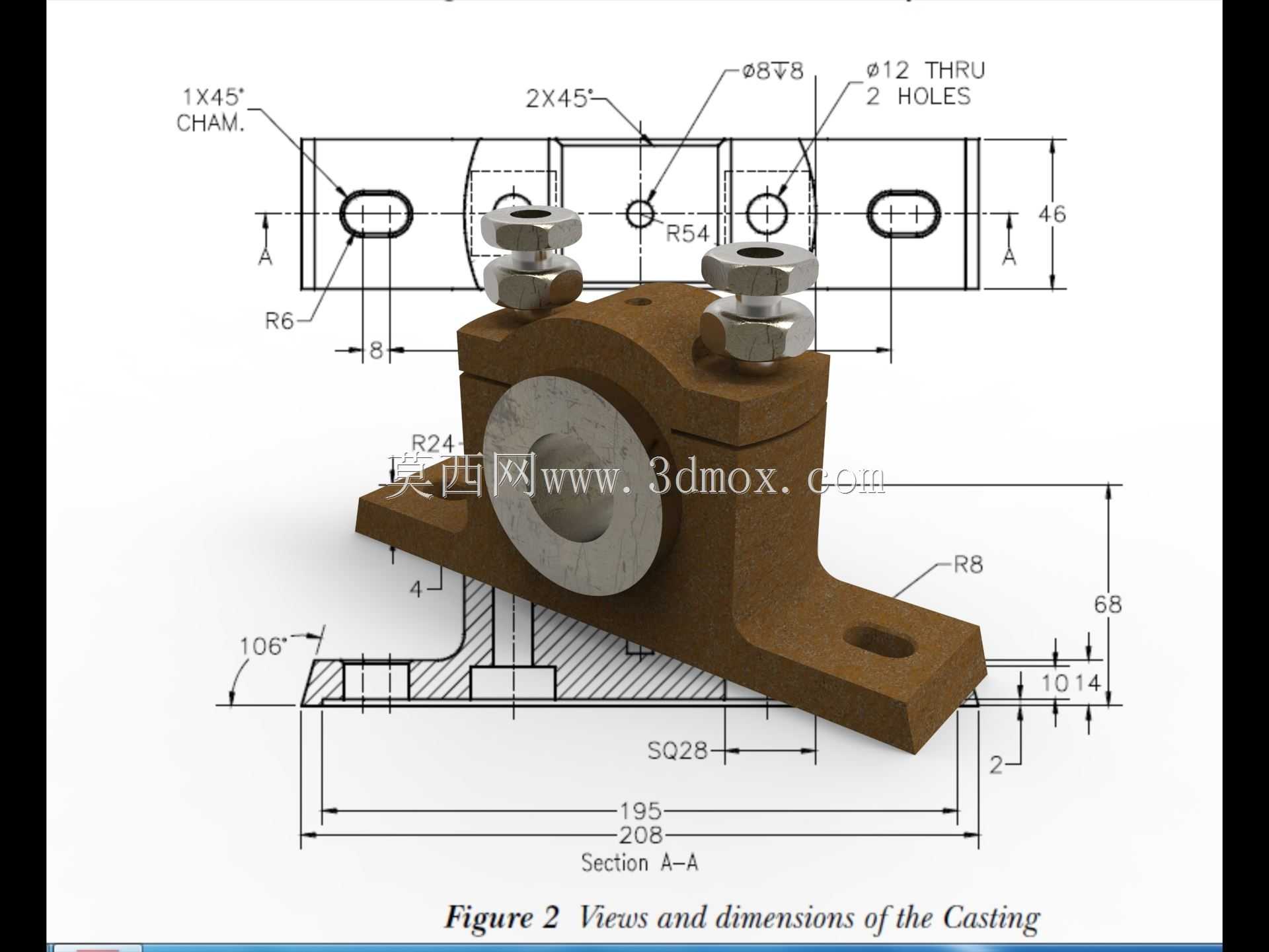

　　从尺寸边界来看，该支座适配的管道公称通径对应圆弧承托面直径为28mm，整体安装完成后总长度为208mm，基座底部到压合面顶部的总高度为68mm，安装翼板的厚度为4mm，翼板上的安装孔中心距基座竖直支撑面的水平距离为28mm，安装孔的长度方向沿管线轴向布置，可提供±4mm的轴向调整余量。上压块的螺栓凸台处加工有1×45°与2×45°的导向倒角，既方便螺栓穿装时的对位，也能去除机加工后的锐边，避免安装时划伤操作人员。基座与翼板的过渡处加工R8的圆角，消除直角处的应力集中，提升支座承受径向载荷时的结构强度，翼板末端的R6圆角同样是为了降低应力集中，同时减少边角磕碰的风险。

　　细节设计上，基座中部的承托面与上压块的压合面粗糙度控制在Ra3.2，保证与管道外壁贴合时接触均匀，锁紧螺栓后不会出现局部应力过大压伤管道外壁的情况，两颗锁紧螺栓采用标准六角头规格，现场安装时使用普通开口扳手即可完成锁紧操作，无需特殊工装。基座竖直支撑面与底部安装面的夹角为106°，这个角度是根据管线安装时的常见倾斜布设角度做的优化，当管线以小角度倾斜布设时，支座的安装面依然能与基础面完全贴合，保证支撑的稳定性。图纸中标注的R54圆弧是上压块与基座结合面的定位圆弧，装配时可实现上下部分的自定位，无需额外的定位销就能保证上下圆弧面的同轴度，降低装配时的对位难度。

　　在实际选型应用中，这类支座通常根据管道外径、支撑载荷等级做系列化设计，该款属于中小型轻载支撑座，适用于外径25-30mm的金属或硬质塑料管道，单座额定支撑载荷不超过150kg，安装时需注意翼板的固定螺栓需加装平垫与弹垫，避免设备运行时的振动导致螺栓松动，锁紧上压块的螺栓时需对角均匀施力，保证上下压块对管道的抱紧力均匀，避免出现单侧间隙导致管道局部受力。如果用于有温度形变的管路场景，可在压合面与管道之间加装1-2mm厚的橡胶减震垫，既可以吸收管路振动，也能补偿管道热胀冷缩产生的微小尺寸变化，避免刚性抱紧导致管道形变受限产生内应力。
