多规格圆柱螺旋压缩弹簧结构设计

　　圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，这套模型涵盖了三种不同线径、不同外径、不同自由高度的压缩弹簧构型，分别对应不同载荷等级的使用场景。在实际设备应用中，这类弹簧常出现在阀门的启闭复位结构、冲压模具的卸料组件、自动化产线的缓冲限位模块、汽车悬架的辅助支撑单元、电器开关的触点复位结构里，不同的参数选型直接决定了整套机构的动作可靠性与使用寿命。

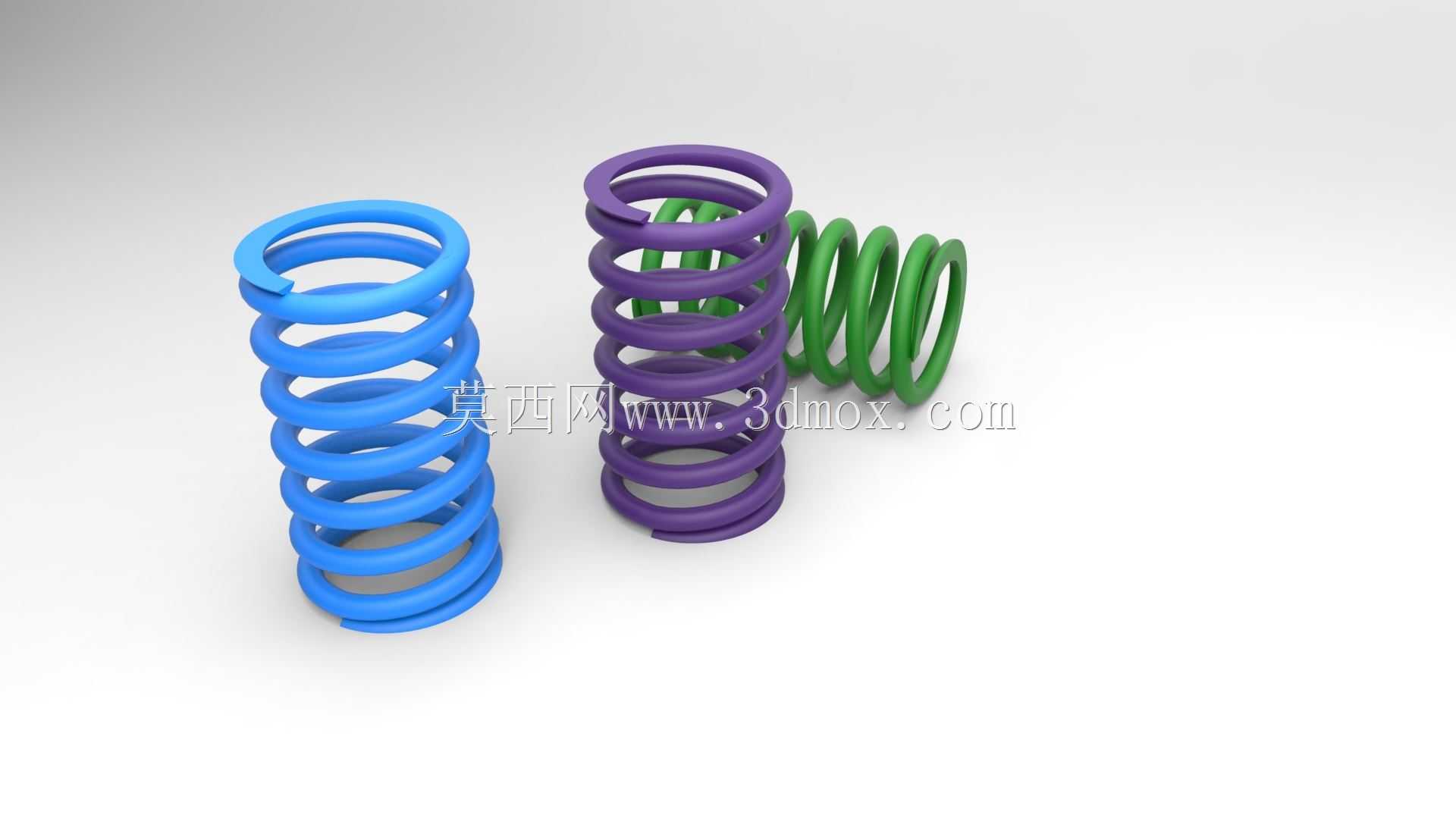

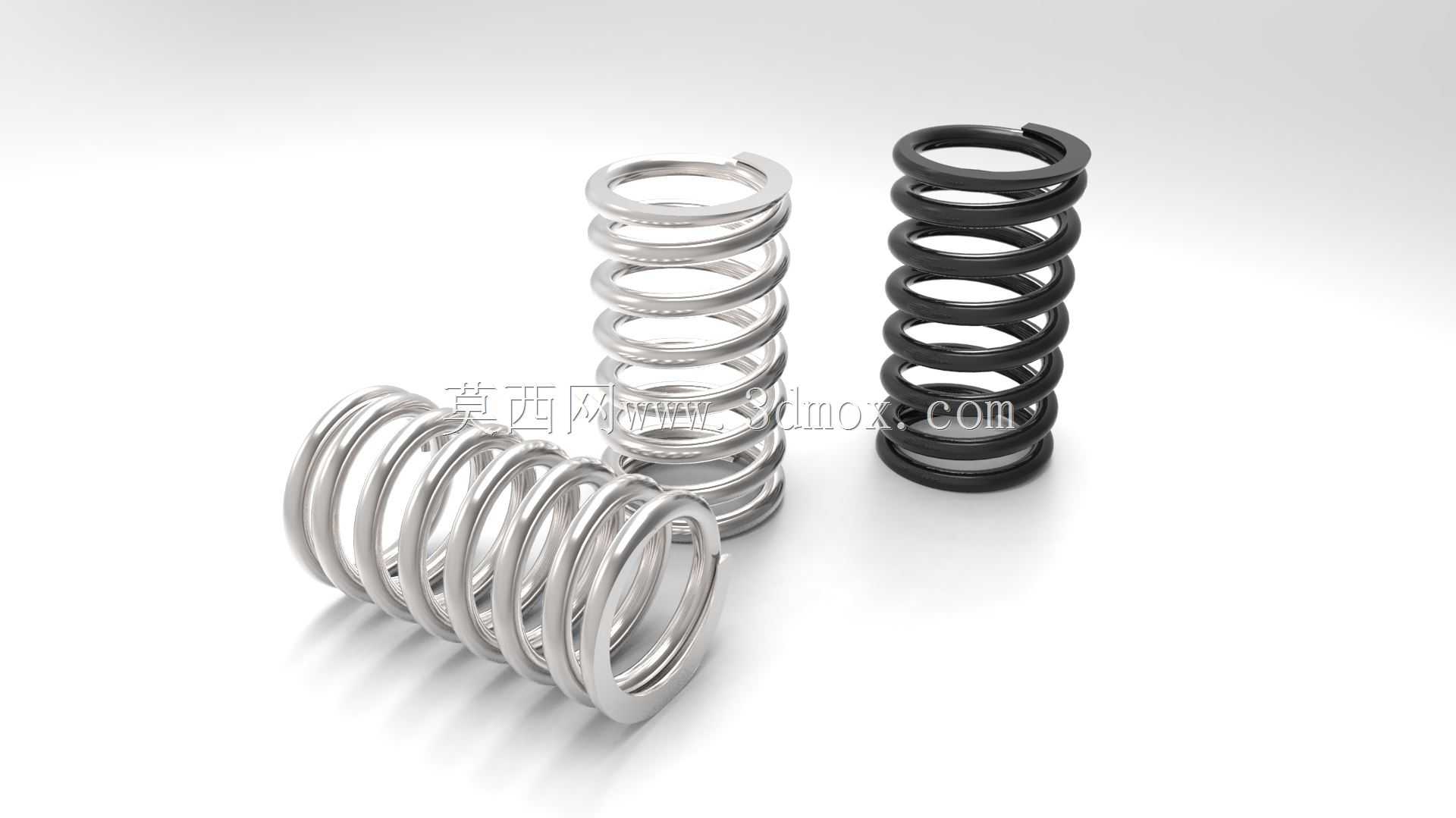

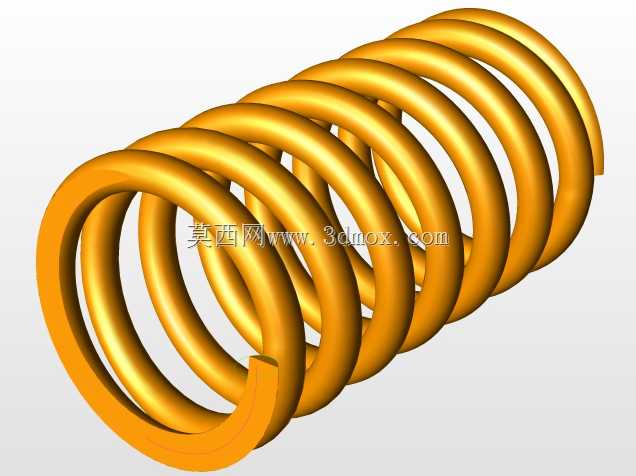

　　从设计逻辑来看，这套弹簧的建模完全遵循圆柱螺旋压缩弹簧的成型原理，先根据工况载荷计算出所需的弹簧刚度，再匹配对应的弹簧丝直径、中径、有效圈数、支撑圈数，其中两端的支撑圈做了并紧磨平处理，这是压缩弹簧的典型工艺要求，目的是保证弹簧受压时端面与安装座贴合平整，避免受压过程中出现侧向偏移、卡滞甚至失稳弯折的问题。建模过程中螺旋升角严格按照线径与中径的匹配关系计算，没有出现螺旋线与簧丝实体干涉的问题，不同规格的弹簧分别对应不同的刚度区间：线径较粗、外径较大的黑色弹簧适用于大载荷、低压缩行程的重载缓冲场景，比如重型工装夹具的压紧复位、物流设备的减震支撑；中等线径的银色弹簧适配中等载荷的常规复位场景，比如气动元件的杆端复位、柜门的弹性锁止结构；线径较细、自由高度较低的弹簧则用于小载荷、高灵敏度的触发场景，比如精密检测设备的触点预紧、小型电子设备的按键复位。

　　在安装边界层面，不同规格的弹簧都预留了合理的安装间隙，弹簧的外径与安装腔内壁的单边间隙控制在簧丝直径的10%左右，既避免间隙过大导致弹簧受压时歪斜，也防止间隙过小在弹簧出现径向变形时与腔壁发生摩擦磨损。弹簧的两端磨平端面的平面度控制在自由高度的1%以内，保证安装后端面的垂直度符合使用要求，避免出现偏载导致弹簧局部应力过大提前断裂。建模时还原了弹簧的端部并紧结构，支撑圈与有效圈之间的过渡平滑，没有应力集中的尖角结构，这也和实际弹簧的卷制工艺一致，实际生产中卷簧完成后会对端部进行打磨处理，消除卷制过程中产生的切口毛刺与应力集中点。

　　在实际选型应用时，需要先确认安装位置的预压量、工作行程、最大工作载荷，再对应匹配弹簧的刚度，这套模型里的三种构型可以覆盖从轻载精密机构到重载缓冲机构的多数常规使用场景，建模时的参数化特征也方便后续根据实际安装空间调整自由高度、有效圈数、线径等参数，不需要重新绘制螺旋线路径，直接修改对应参数即可生成新的弹簧构型。需要注意的是，压缩弹簧的工作行程不能超过其极限压缩量的80%，否则会出现簧丝并圈触底的情况，不仅会导致刚度突变失去弹性缓冲作用，还会因为局部应力超过簧丝材料的屈服极限产生永久变形，整套模型的有效圈数与并紧圈数的比例设置合理，在常规压缩行程内不会出现并圈问题，两端的支撑圈数量为1圈，符合多数通用压缩弹簧的工艺规范，既保证了端面支撑的稳定性，也不会因为支撑圈过多浪费材料、增加弹簧的整体高度。

　　从结构细节来看，弹簧的螺旋线导程均匀，没有出现圈距忽大忽小的问题，这也保证了弹簧在受压过程中每一圈的变形量均匀，不会出现局部圈距过小提前并圈的情况，簧丝的截面为标准圆形，表面没有建模缺陷，完全可以直接用于后续的装配干涉检查、运动仿真，模拟弹簧在机构动作过程中的压缩与复位过程，验证机构的行程与弹力是否匹配设计要求。
