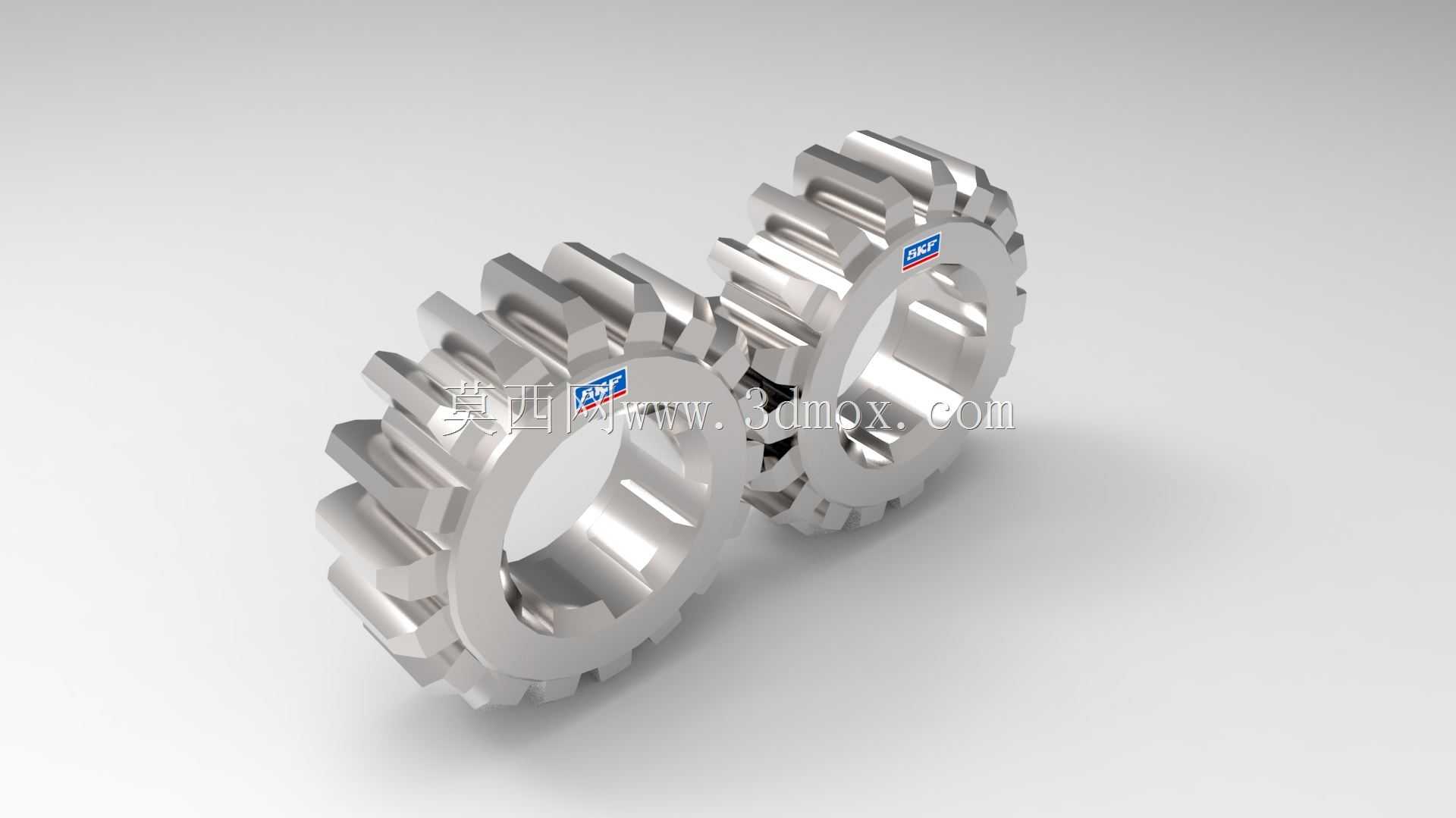

金属啮合传动齿轮组结构设计

　　在常规机械传动系统的布局中，这类直齿啮合齿轮组多布置在动力输入与执行端的中间传动链路里，常见于小型输送设备的动力分配单元、轻工机械的转速转换模块，也会作为教具类演示结构用于机械原理的直观展示，区别于重载工况下使用的斜齿或人字齿轮，这类直齿结构的齿轮组更适配中低载荷、转速平稳的传动场景，安装时不需要额外的轴向力抵消结构，对支撑轴承的选型要求更宽松。从结构设计逻辑来看，两个配对齿轮的齿形参数完全匹配，模数、压力角采用通用标准值，保证啮合过程中齿面接触均匀，不会出现偏载卡滞的问题；齿顶圆与齿根圆之间的过渡区域做了标准圆角处理，避免热处理以及长期啮合过程中出现应力集中导致的齿根断裂问题，齿轮内孔采用花键结构设计，

　　和配套传动轴装配时可以传递更大扭矩，相比普通平键连接，花键配合的对中性更好，高速运转时的动平衡表现更稳定，适合转速波动不大的连续运转工况。实际选型适配时，需要注意两个齿轮的中心距安装公差，中心距偏差过大会导致齿侧间隙过大，正反转切换时出现明显冲击噪音，偏差过小则会加剧齿面磨损，缩短零件使用寿命；齿轮的轴向安装定位依靠轴肩与挡圈配合，安装时要保证两个齿轮的端面处于同一平面，避免出现轴向错位导致有效啮合齿宽不足，局部载荷过大造成齿面过早点蚀。这类齿轮的外形轮廓规整，没有复杂的异形结构，加工时可以采用滚齿工艺完成粗加工，齿面高频淬火提升硬度后再进行珩齿处理，保证齿面粗糙度满足传动要求，加工过程中需要重点控制齿圈径向跳动公差，

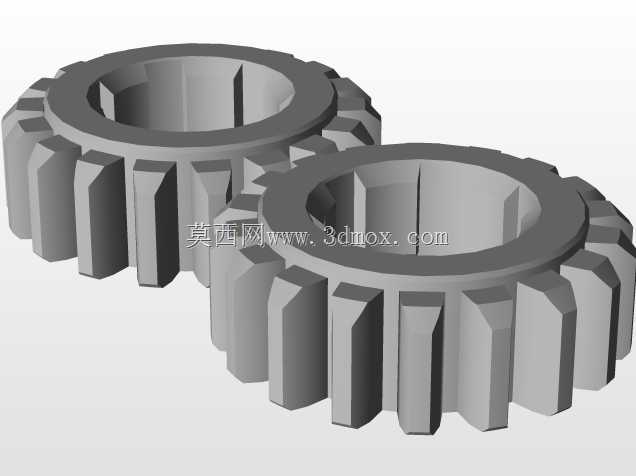

　　避免运转时出现周期性的转速波动。在三维建模过程中，齿形的生成需要严格按照渐开线方程绘制轮廓，阵列齿槽时保证齿距均匀，配对装配时要调整到标准啮合位置，齿侧间隙预留符合对应模数的标准值，装配完成后可以通过运动仿真验证啮合过程中是否存在干涉，检查齿面接触轨迹是否覆盖整个齿宽区域，确保实际加工装配后可以平稳运转。日常运维过程中，这类齿轮组的啮合区域需要定期加注润滑脂，减少齿面的摩擦磨损，开放式安装的场景下需要加装防尘护罩，避免硬质碎屑进入啮合区域造成齿面压伤，长期运转后需要检查齿面磨损情况，当齿厚磨损量超过标准阈值时需要及时更换配对齿轮，避免出现断齿故障影响整条传动链路的运行。不同于行星齿轮组的多齿啮合结构，

　　这类平行轴外啮合齿轮组的传动比固定，结构简单可靠，维护成本更低，在很多对传动精度要求不是极高的通用机械设备上应用十分广泛，设计时只需要根据传递扭矩、目标转速计算好对应的模数、齿数以及齿宽参数，就可以快速完成适配选型，不需要复杂的结构校核流程，是机械传动结构中最基础也最通用的传动组件之一。
