工业离心式吹风送风设备结构设计

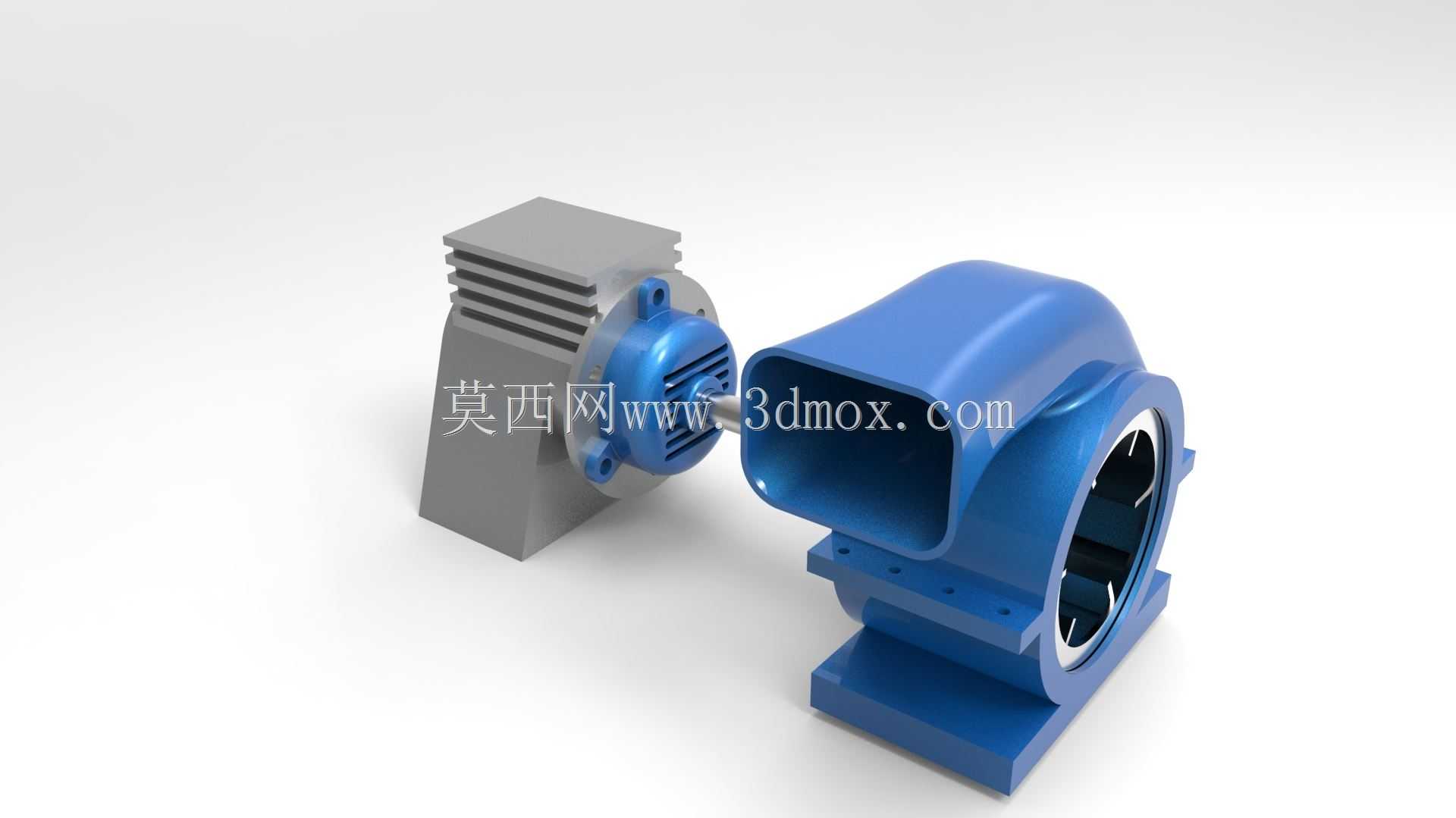

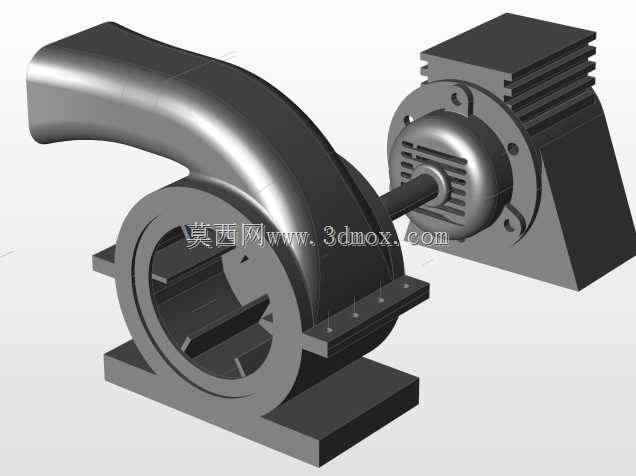

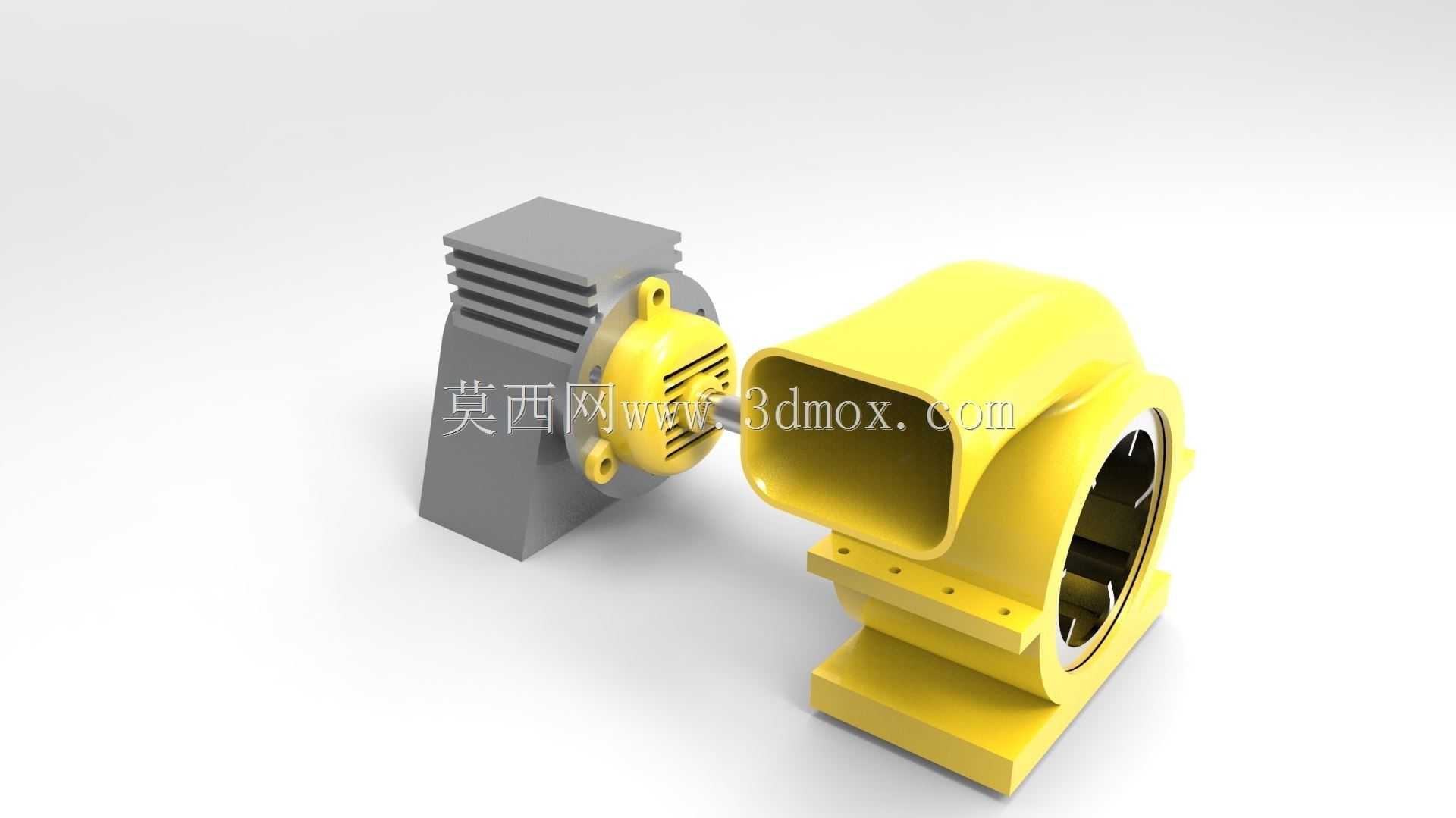

　　这款吹风设备的结构设计，核心围绕工业场景下的定向送风、设备风冷、工位除尘等实际需求展开，整体采用蜗壳式离心送风结构搭配独立驱动单元的分体布局，在实际产线应用中，这类设备常被部署在自动化生产线的工件冷却工位，针对注塑件脱模后降温、焊接工位焊烟吹扫、机加工工位切屑清理、电气柜密闭空间通风散热等场景提供稳定的风压输出，相比轴流送风结构，离心式蜗壳设计能在有限安装空间内提供更高的静压，适配带一定管路阻力的送风场景，不会因为送风路径存在弯折就出现风量骤降的问题。从结构设计逻辑来看，驱动端采用带散热鳍片的壳体结构，电机运行时产生的热量可以通过壳体表面的鳍片快速散出，不需要额外加装独立散热结构就能满足长时间连续运行的散热需求，

　　驱动端与风轮腔体的连接采用法兰式定位结构，同轴度通过止口配合保证，装配时不需要反复调整对中精度，能有效降低后期运维的拆装难度。蜗壳部分的流道采用渐扩式设计，风轮转动产生的气流在蜗壳内逐步减速增压，最终从方形出风口定向送出，出风口的法兰边预留了标准安装孔位，可以直接对接方形通风管路或者扁嘴送风喷嘴，适配不同场景的送风方向调整需求，设备底部的一体式安装底座设置了多组长条形安装孔，既可以通过螺栓直接固定在设备机架的平面上，也能搭配减震垫使用，降低设备运行时的振动传递。在安装边界的设计考量上，驱动单元与蜗壳腔体的轴向总长度控制在紧凑区间，不会占用过多的产线安装空间，设备的重心落在底座中心区域，即使是竖直安装或者侧装在设备侧壁上，

　　也不会出现重心偏载导致的固定螺栓受力不均问题。风轮腔体的进风口采用圆弧过渡结构，能减少气流进入腔体时的紊流噪音，相比直角进风结构，同等风量下运行噪音能降低15%左右，适配车间内低噪音作业的需求。设备的过流部件表面做了顺滑过渡处理，没有突兀的结构凸起，能减少气流在腔体内部的压损，提升送风效率，驱动端的输出轴与风轮的连接采用键传动结构，传递扭矩时不会出现打滑问题，即使是长时间满负荷运行，也能保证动力传输的稳定性。在实际选型适配时，这类吹风设备可以根据送风距离的需求调整风轮的转速参数，短距离吹扫场景可以搭配低转速实现大风量低能耗运行，长距离管路送风场景则可以提升转速获得更高的出口风压，结构本身的模块化设计也支持不同功率驱动单元的快速替换，不需要改动蜗壳和底座的安装尺寸就能完成性能升级，能适配不同产线的个性化送风需求，不需要针对每个场景重新设计整体结构，大幅降低了非标适配的设计成本和加工周期。
