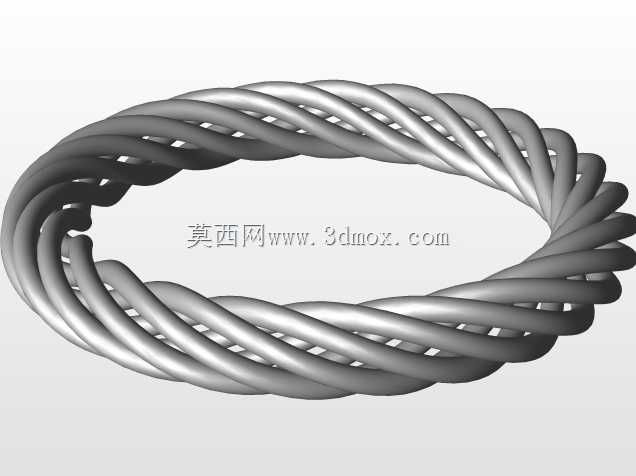

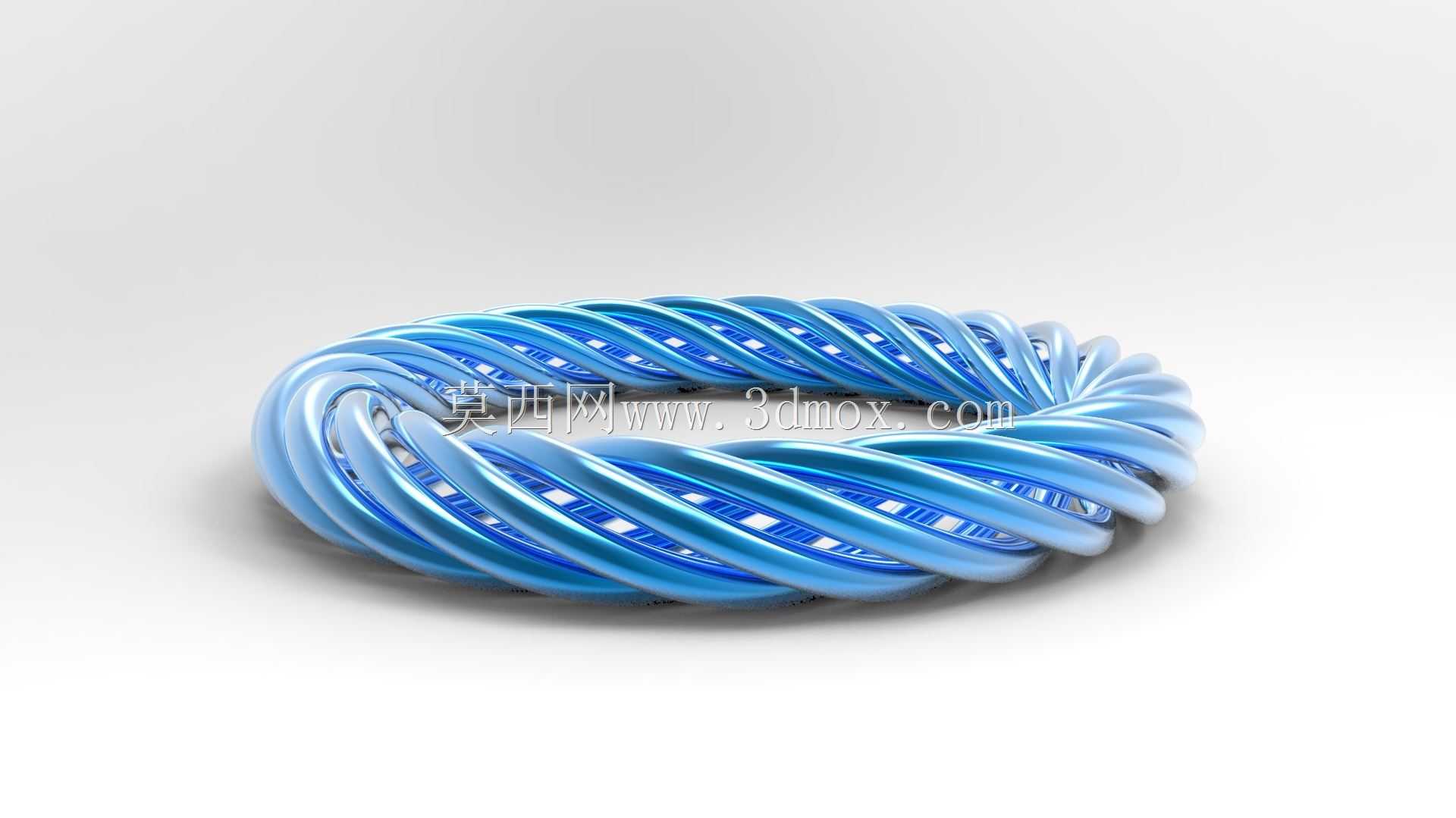

该环形扭绞编织构件的设计初衷,是探索连续曲面编织结构在环形闭合路径上的成型可行性,区别于传统实心环、单股缠绕环的结构逻辑,采用多股带状单元沿环向连续扭绞、互相嵌合的成型方式,整体无额外拼接断点,所有曲面过渡均保持G2连续,避免应力集中的同时,也让结构的视觉呈现更具流畅的秩序感。从实际应用场景来看,这类结构并非仅作创意展示用途,在轻量化装饰承重环、特种流体导流环、柔性缓冲衬环、文创产品结构骨架等场景中都有适配空间——比如在设备通风管路的出口端,这类镂空扭绞结构可以在不额外增加风阻的前提下,打散直吹气流形成紊流,降低出风口的风噪;在文创灯具的结构骨架场景中,连续的扭绞曲面可以让光线透过镂空缝隙形成规律的光影纹理,
同时自身的环形结构可直接作为安装基座,不需要额外设计支撑框架。设计过程中首先确定的是环形的基准中径,基准环的截面直径与环整体中径的比例控制在1:8的区间,这个比例下多股扭绞单元不会出现局部曲率过大导致的成型壁厚不均问题,每一股带状扭绞单元的截面采用带圆角的矩形设计,圆角半径取单元厚度的三分之一,既避免锐边带来的安全隐患,也能在注塑或者3D打印成型时减少支撑材料的使用。扭绞的导程是整个结构设计的核心参数,导程过小会让相邻单元的嵌合间隙过窄,后续做表面处理时容易出现积液、积粉的问题,导程过大则会让编织的视觉效果弱化,同时结构的整体径向刚度会下降,经过多轮参数迭代,最终将单圈环向的扭绞圈数设定为12次,
每一股单元在扭绞过程中与相邻两股单元分别形成两次交叉嵌合,交叉位置的间隙控制在0.8mm,既保证镂空的通透效果,也让相邻单元之间形成互相限位的结构关系,提升整体环件的抗形变能力。从安装边界来看,该构件的轴向厚度与环截面直径保持一致,安装时不需要预留额外的轴向避让空间,环形的内孔为完整的圆柱面,可直接与对应直径的轴类、管类零件配合,配合面的粗糙度可根据实际使用场景调整,若作为承重结构使用,可在扭绞单元的内部预埋连续纤维增强材料,在不改变外形尺寸的前提下将整体结构强度提升40%以上;若作为流体导流部件使用,可将扭绞单元的表面做镜面抛光处理,降低流体经过时的沿程阻力。结构的受力特性也经过了初步验证,当径向施加均布载荷时,
扭绞的多股单元会将载荷分散到每一个交叉嵌合点,相比同重量的实心环形构件,其径向抗形变能力提升约25%,同时因为镂空结构的存在,整体重量比同尺寸实心环降低60%以上,非常适合对重量有严格要求的航空内饰、轻量化设备部件场景。在建模过程中,需要先绘制环形的基准路径,再绘制单股扭绞单元的截面轮廓,通过沿路径扫掠同时施加环向扭转角度的方式生成单股单元,之后通过环形阵列生成所有扭绞单元,最后对所有交叉位置做布尔运算和曲面倒圆处理,确保所有结合位置的过渡顺滑,没有碎面、尖角等影响后续加工的问题。需要注意的是,扫掠过程中要控制截面的扭转方向保持一致,避免出现单元扭曲方向错乱导致的结构干涉,阵列时要保证每一股单元的起始相位差均匀,否则会出现局部间隙不均、扭绞纹理错位的问题。这类结构的成型方式适配性较广,采用熔融沉积3D打印时,因为所有结构的悬空角度均大于45度,不需要添加额外支撑即可完成打印;采用注塑成型时,可通过环形抽芯的模具结构实现批量生产,分模面设置在环形的中部分型位置,不会在外观表面留下明显的浇口痕迹;采用金属3D打印时,可通过调整摆放角度让所有成型面的支撑都可方便去除,适合小批量定制化的工业场景使用。
