外六角导向定位螺栓结构设计

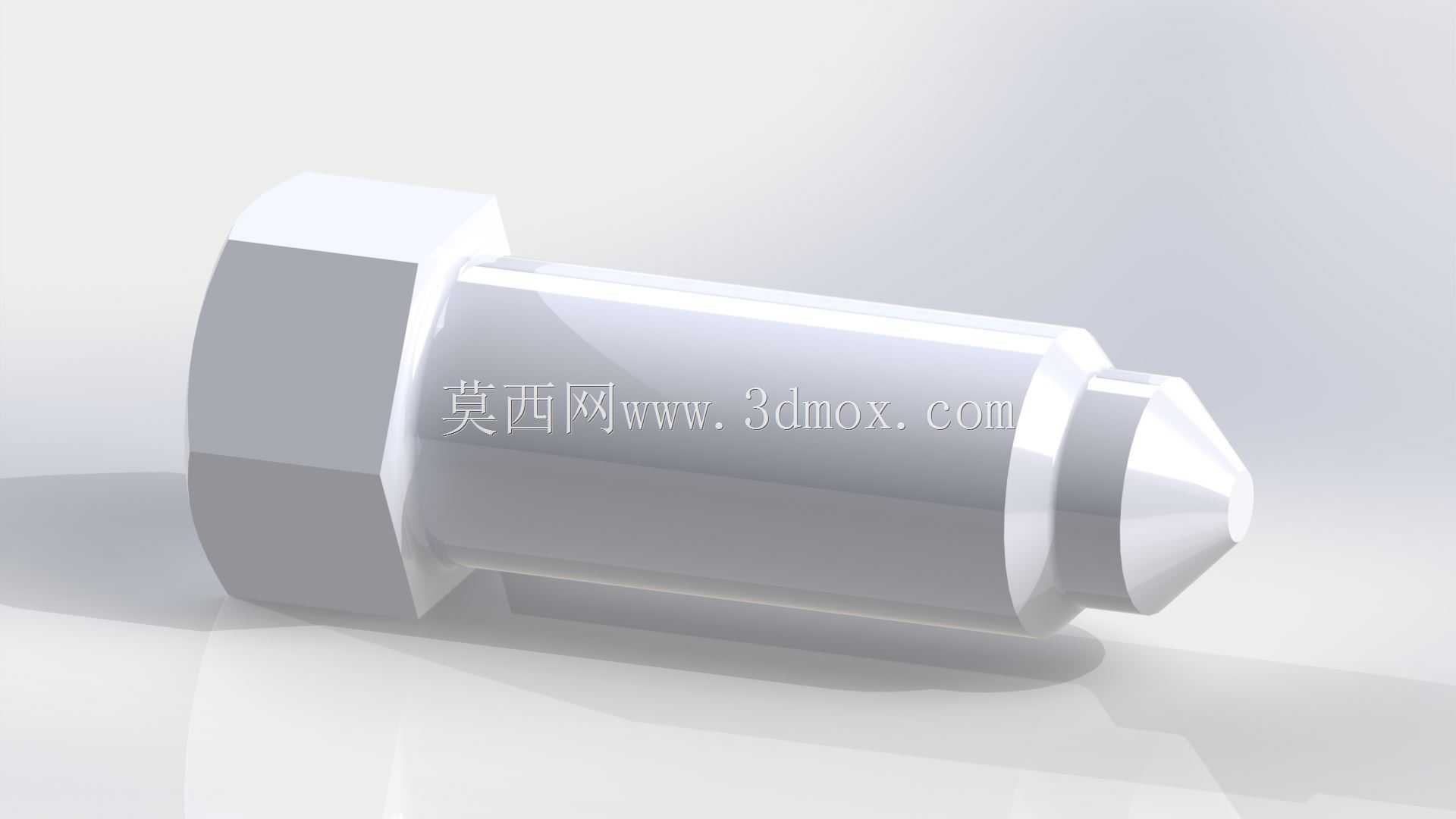

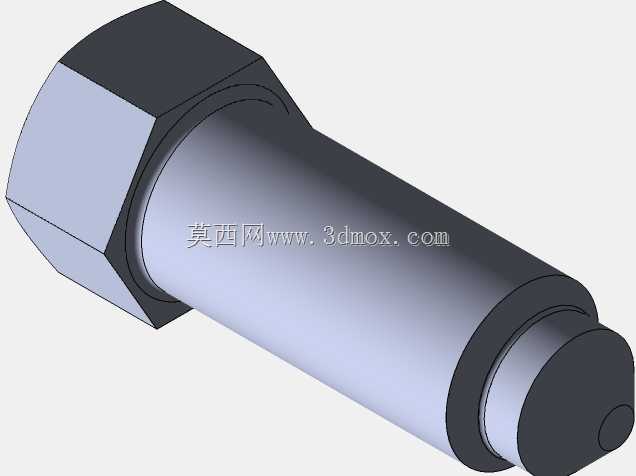

　　这款带导向端头的外六角紧固件，在工装夹具定位、自动化设备模组装配、液压阀块集成安装场景中有着极高的使用频次，区别于普通全螺纹外六角螺栓，其结构上做了针对性的功能分区，能解决普通螺栓安装时螺纹错扣、定位偏差、装配效率低的常见工程问题。从结构分区来看，整个零件分为三个核心功能段：最外侧的六角头采用标准对边尺寸设计，匹配常规开口扳手、套筒扳手的夹持公差，拧紧时受力面均匀，不会出现打滑崩边的问题，六角头与杆部的过渡位置做了圆角卸荷处理，避免拧紧应力集中导致的杆部断裂，这一细节在高频拆装的工装场景中尤为重要，很多普通螺栓断裂故障都出在头杆衔接的直角应力集中位置。中间的光杆段是核心的承载定位段，其外径尺寸与安装孔的配合公差控制在H7/g6区间，

　　装配时可以直接穿入安装孔实现径向定位，不需要额外加装定位销，光杆段的长度根据被连接件的总叠厚设计，确保拧紧后光杆段完全覆盖被连接件的结合面，避免螺纹受力产生的剪切应力直接作用在连接孔壁，这一点在承受横向振动载荷的连接场景中优势明显，普通全螺纹螺栓在横向振动下容易出现螺纹松动、孔壁磨损的问题，而光杆定位段可以承担绝大部分横向载荷，螺纹仅提供轴向锁紧力，连接可靠性提升数倍。最前端的导向锥段是提升装配效率的关键设计，锥角采用30度小角度设计，长度约为杆径的1.2倍，装配时不需要精准对齐螺纹孔，锥面可以自动导正安装位置，即使在视线受限的设备内部安装场景，也能快速完成穿入动作，不会出现螺纹端头刮伤安装孔内壁、错扣咬死的问题，锥段与光杆段、

　　光杆段与螺纹段的衔接位置都做了微小的过渡倒角，避免装配时刮伤被连接件的表面镀层。从安装边界来看，六角头的厚度满足标准拧紧力矩下的强度要求，不会因为扳手夹持力过大出现头部变形，螺纹段的长度根据锁紧螺母的旋合长度设计，确保拧紧后有2-3个螺距的螺纹露出螺母，符合机械装配的通用规范，整个零件的外形没有尖锐棱角，除了六角头的夹持面和螺纹工作面外，其余表面都做了光滑过渡处理，装配时不会划伤操作人员的手套或手部。在实际选型使用时，这类带导向定位的螺栓多用于需要同时满足连接紧固和径向定位的装配场景，比如流水线工位的挡块安装、气动元件的阀组固定、模具的镶件锁紧，相比普通螺栓加定位销的组合方案，单个零件就能实现两个功能，减少了零件数量，

　　降低了装配时的孔位加工精度要求，不需要同时配钻螺栓孔和定位销孔，大幅缩短装配调试的周期。设计建模时，需要重点把控几个关键尺寸的公差：光杆段的圆柱度公差要控制在0.02mm以内，确保与安装孔的配合间隙均匀，导向锥的同轴度要相对于光杆轴线控制在0.015mm以内，否则导向时会出现卡滞，螺纹段的大径、中径公差要符合普通螺纹的精度要求，确保与螺母旋合顺畅，没有卡顿感。另外，六角头的对边尺寸公差要匹配标准扳手的尺寸范围，既不能过大导致扳手无法套入，也不能过小导致拧紧时打滑磨损头部。这类紧固件的材质通常根据使用场景选择，普通工况下采用中碳钢调质处理即可满足强度要求，腐蚀环境下可以选用不锈钢材质，建模时可以根据实际强度需求调整杆部直径和六角头厚度，不需要拘泥于标准螺栓的尺寸参数，毕竟这类定制化的导向螺栓多用于非标准设备的装配场景，尺寸可以根据实际安装空间灵活调整，但核心的功能分区逻辑是通用的，不管尺寸怎么变化，导向段、定位光杆段、锁紧螺纹段、拧紧受力头的结构逻辑不会变，这也是这类零件能在各类非标设备中广泛应用的核心原因。
