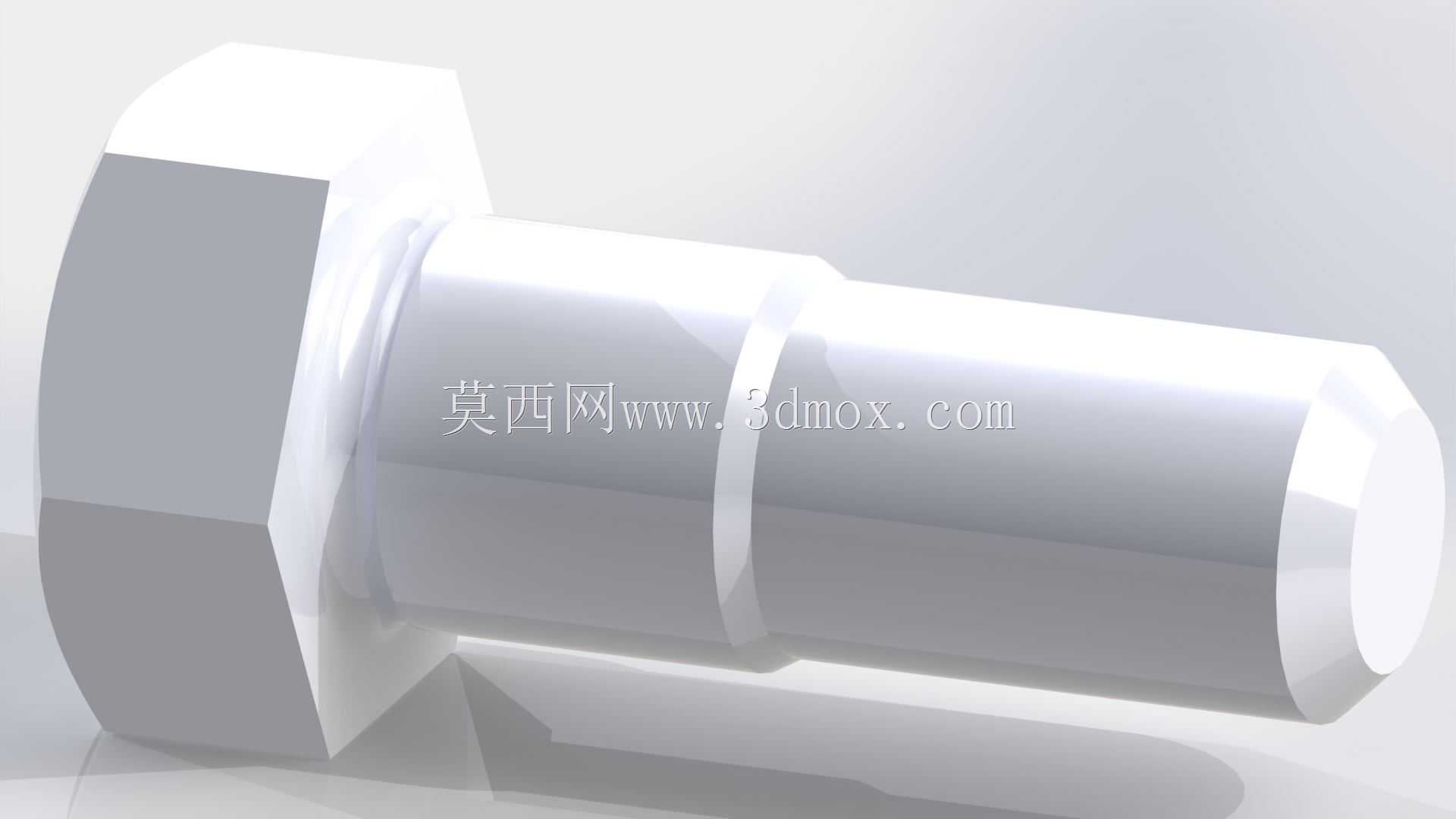

外六角带肩轴肩螺栓精密结构设计

　　这类带轴肩的外六角紧固件，在工装夹具定位、液压阀块安装、精密传动组件限位场景中应用十分广泛，和普通全螺纹螺栓不同，它的光杆轴段承担着核心的定位与径向承载作用，螺纹段仅负责提供轴向锁紧力，分工明确的结构设计能大幅降低装配过程中螺纹受力变形带来的定位偏差。从实际使用场景来看，在自动化生产线的载具定位模块里，这类螺栓的轴肩段会插入定位孔，配合公差通常控制在h7级别，既保证拆装时的顺畅度，又能将重复定位误差控制在0.02mm以内，避免载具流转过程中出现位置偏移导致的加工不良。设计这类零件时，首先要明确安装边界：六角头的对边尺寸需要匹配标准扳手的开口规格，同时要预留足够的扳手操作空间，避免装配时扳手和周边结构发生干涉；

　　轴肩的台阶面需要保证和螺栓轴线的垂直度，否则锁紧时会出现贴合面压合不均，长期受交变载荷容易出现松动，甚至轴肩根部断裂的问题。光杆段的直径设计要比配套的螺纹大径略大0.5-1mm，一方面是让轴肩能完全抵靠在被连接件的安装面上，避免螺纹部分承受剪切力，另一方面也能在穿入安装孔时起到导向作用，提升装配效率。螺纹段的长度不需要过长，只要保证锁紧后螺母能露出2-3个螺距即可，过长的螺纹不仅会增加零件加工成本，还可能在装配后和设备内部的运动部件发生刮碰，引发设备故障。从受力角度分析，轴肩和光杆的过渡位置是应力集中的高发区域，设计时需要在过渡处加工R0.3-R0.5的圆角，不能直接加工成直角台阶，否则在承受冲击载荷时，应力集中系数会达到3以上，

　　很容易在过渡位置出现疲劳裂纹。六角头和轴肩的连接位置同样需要做小倒角处理，避免热处理时出现应力开裂，同时也能去除加工毛刺，防止装配时毛刺掉落到设备内部造成卡滞。这类零件的材质通常根据使用场景选择，普通工况下用45号钢调质处理就能满足强度要求，表面做发黑处理提升防锈能力；如果是在腐蚀环境下使用，会选用304不锈钢材质，不需要额外做表面处理；如果是用于重载冲击的工况，比如冲压设备的模具固定位置，会选用40Cr材质做淬火处理，表面硬度达到HRC32-38，提升抗冲击和抗剪切能力。实际选型时，需要先核算被连接件的总厚度，确定光杆段的长度，保证轴肩面能完全贴合被连接件表面，不能出现光杆过长导致锁紧后轴肩悬空的情况，

　　也不能光杆过短导致螺纹段插入定位孔，让螺纹承受径向剪切力。安装时要注意控制锁紧扭矩，不能超过螺栓材质对应的扭矩上限，否则会导致轴肩面压溃被连接件的表面，尤其是被连接件是铝合金这类软质材料时，还需要在螺栓头下方增加平垫圈分散压应力，避免表面出现压痕影响定位精度。和普通螺栓相比，这类带轴肩的结构不需要额外加装定位销，一个零件同时实现锁紧和定位两个功能，能减少装配时的零件数量，降低装配复杂度，在紧凑的安装空间里优势尤其明显，很多精密设备的内部连接位置都会优先选用这类结构，减少不必要的零件冗余。建模过程中需要注意各个特征的同轴度要求，六角头、轴肩、光杆、螺纹段的同轴度公差要控制在0.01mm以内，否则加工出来的零件穿入安装孔后会出现别劲的情况，不仅装配困难，还会带来额外的装配应力，长期使用后容易出现松动。螺纹收尾的位置要做退刀槽处理，退刀槽的直径要略小于螺纹小径，保证螺纹能加工到有效长度，避免出现螺纹不完整导致螺母无法拧到预定位置的问题。六角头的端面需要加工一个小的倒角，去除锐边，防止操作人员装配时被划伤，同时也能让螺栓更容易穿入扳手的开口，提升装配的便利性。
