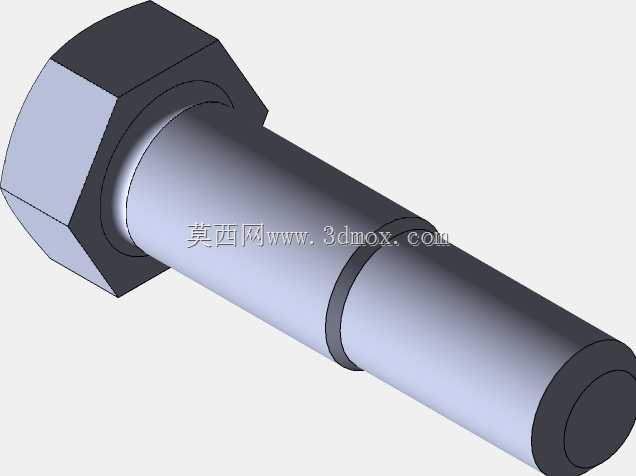

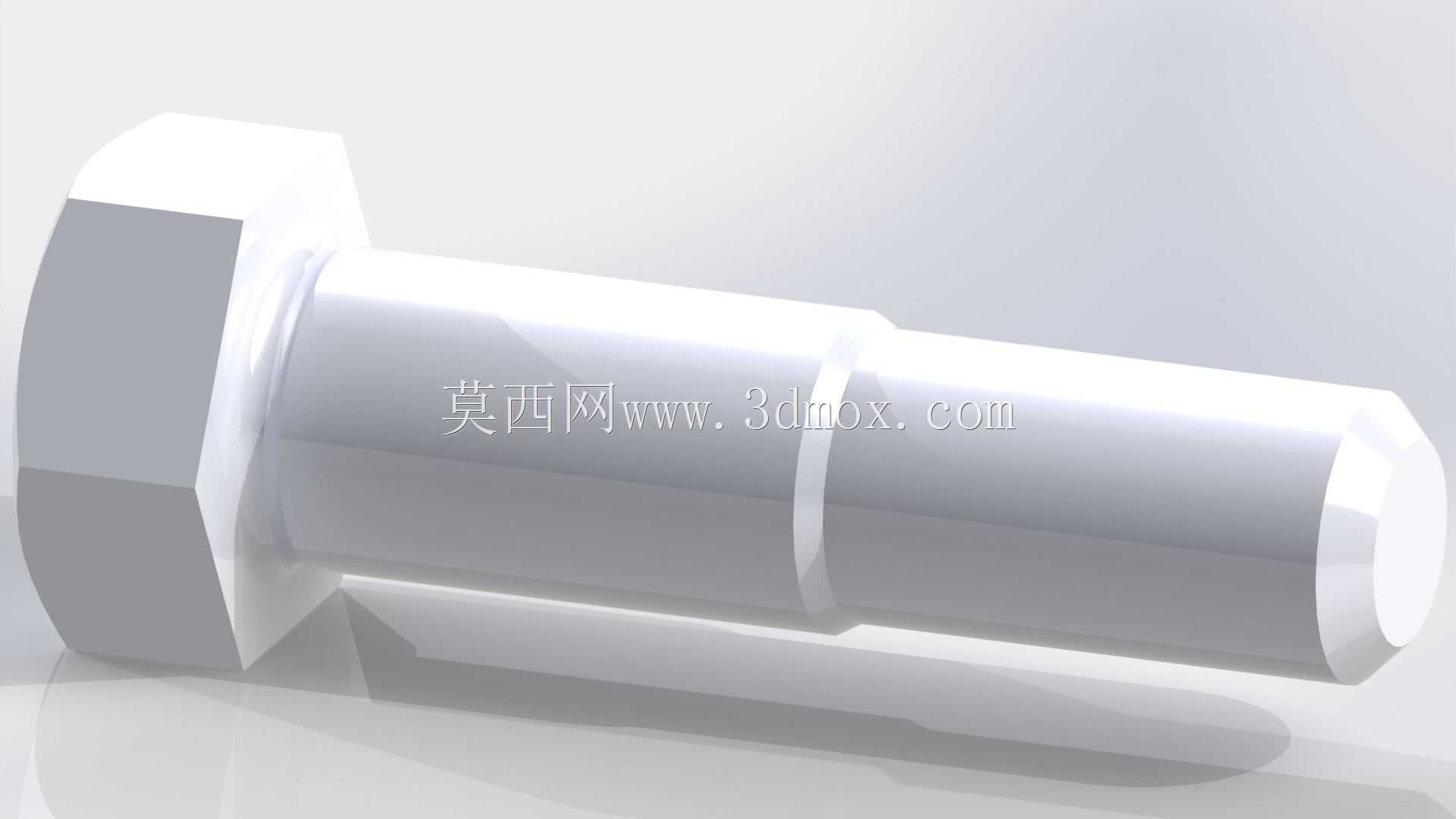

六角头轴肩螺栓精密结构三维数模

　　在各类机械装配场景中，轴肩类六角螺栓是应用频次极高的紧固限位元件，这类零件不同于普通全螺纹螺栓，其光杆轴肩段承担着精准定位、承受横向剪切载荷的核心作用，在工装夹具定位、传动组件轴向限位、模具模块拼接、重载设备机架连接等场景中都能见到这类零件的身影。做这类零件的三维建模时，首先要明确各段的功能边界：六角头部的对边尺寸、对角尺寸需要匹配对应规格的套筒扳手作业空间，头部下端与轴肩衔接的位置要做合理的退刀结构，避免冷镦或车削加工时出现应力集中的尖角，同时保证头部贴合面的平面度要求，确保锁紧时接触面受力均匀，不会出现偏载导致的预紧力流失。轴肩段的直径公差是整个零件的设计核心，因为这一段通常要穿入被连接件的定位孔内，起到径向定位的作用，

　　公差带一般选取过渡配合区间，既保证装配时能顺利推入，又不会出现过大的径向间隙导致连接副出现窜动；轴肩的长度尺寸需要严格匹配被连接件的总叠厚，留出足够的锁紧余量同时，不能因为轴肩过长导致螺母锁紧后无法压紧被连接件，也不能因为轴肩过短导致定位失效。螺纹段的设计要匹配轴肩直径选取对应标准螺距，螺纹收尾的位置要预留足够的退刀槽，避免螺纹加工时损伤轴肩的定位圆柱面，同时螺纹末端要做合理的倒角引导，方便装配时螺母顺利旋入，也能避免螺纹起始牙的磕碰损伤。从实际装配的角度看，这类带轴肩的六角螺栓在承受横向载荷时，剪切力全部由光杆轴肩段承担，避免了螺纹段受剪容易出现的滑牙、变形问题，在需要反复拆装的定位连接场景中，

　　这类零件的重复定位精度远高于普通螺栓，不会因为多次拆装导致定位孔磨损出现位置偏差。建模过程中需要注意各段衔接处的圆角处理，所有非配合面的尖角都要做小尺寸倒钝，避免热处理时出现应力开裂，也能防止装配作业时划伤操作人员；头部的六角棱边同样需要做微小倒角，去除机加工或冷镦产生的飞边毛刺。在装配验证环节，要重点核对螺栓穿入后轴肩端面与被连接件表面的贴合状态，确保锁紧后轴肩的定位端面完全贴实，不会出现间隙导致连接刚性不足；同时要预留足够的螺纹旋合长度，保证螺纹连接的预紧力能达到设计要求，避免振动工况下出现螺母松脱的问题。这类零件的外形轮廓虽然看似简单，但每一段尺寸的公差设定、结构细节都直接影响实际使用的可靠性，

　　建模时不能只做外形的简单拉伸旋转，要结合实际加工工艺、装配需求、载荷工况去还原每一处细节结构，比如头部与杆部衔接处的圆角半径、退刀槽的宽度与深度、螺纹起始端的引导锥度，这些细节往往是区分通用模型与生产可用数模的关键。在做组件装配时，这类螺栓的轴肩段还经常作为铰接轴使用，比如连杆机构的铰接点、防护门的转轴支点，这时候轴肩的表面粗糙度、圆柱度要求会进一步提高，需要在建模时明确各表面的精度要求，为后续的工程图输出、加工工艺制定提供准确的数模依据。很多新手建模时容易忽略轴肩与螺纹段衔接位置的退刀结构，直接把螺纹做到轴肩端面，实际加工时这种结构根本无法实现，要么会在轴肩端面上留下螺纹加工的刀痕，导致贴合面出现间隙，要么会导致螺纹收尾处出现乱牙，影响螺母的正常旋入。另外六角头部的厚度尺寸也需要匹配对应的扭矩要求，厚度过小会导致扳手拧紧时出现头部崩裂的风险，厚度过大则会增加不必要的零件重量，占用过多的装配空间。
