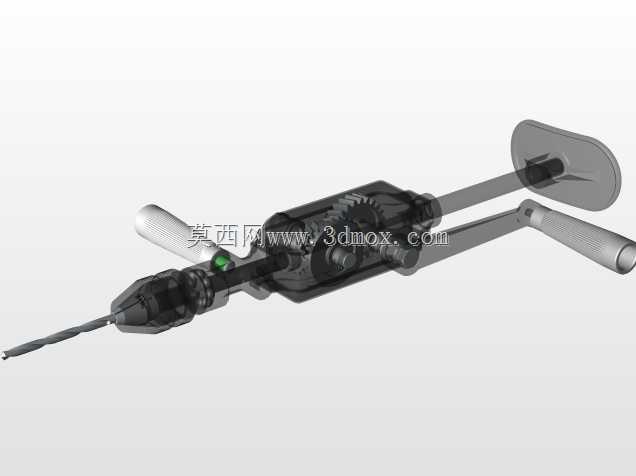

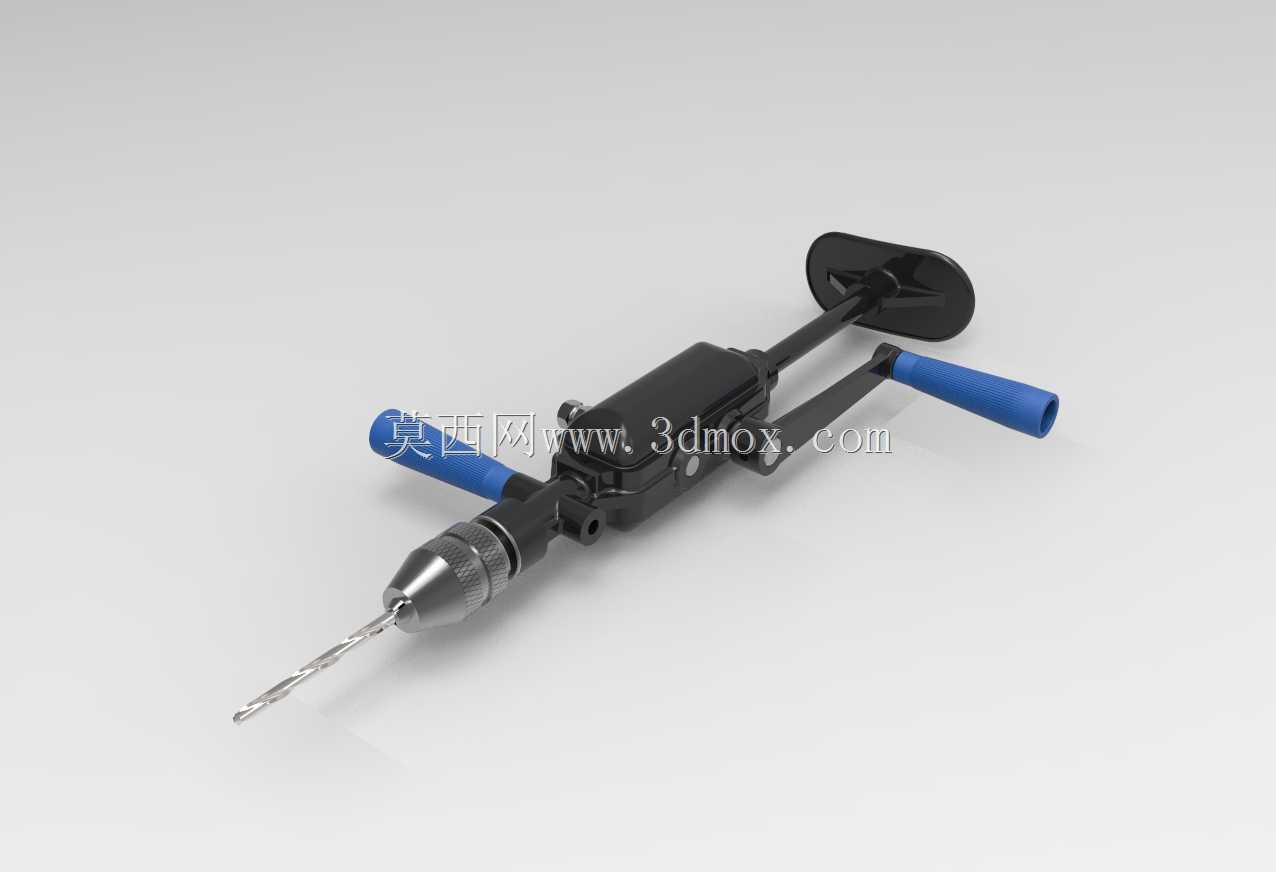

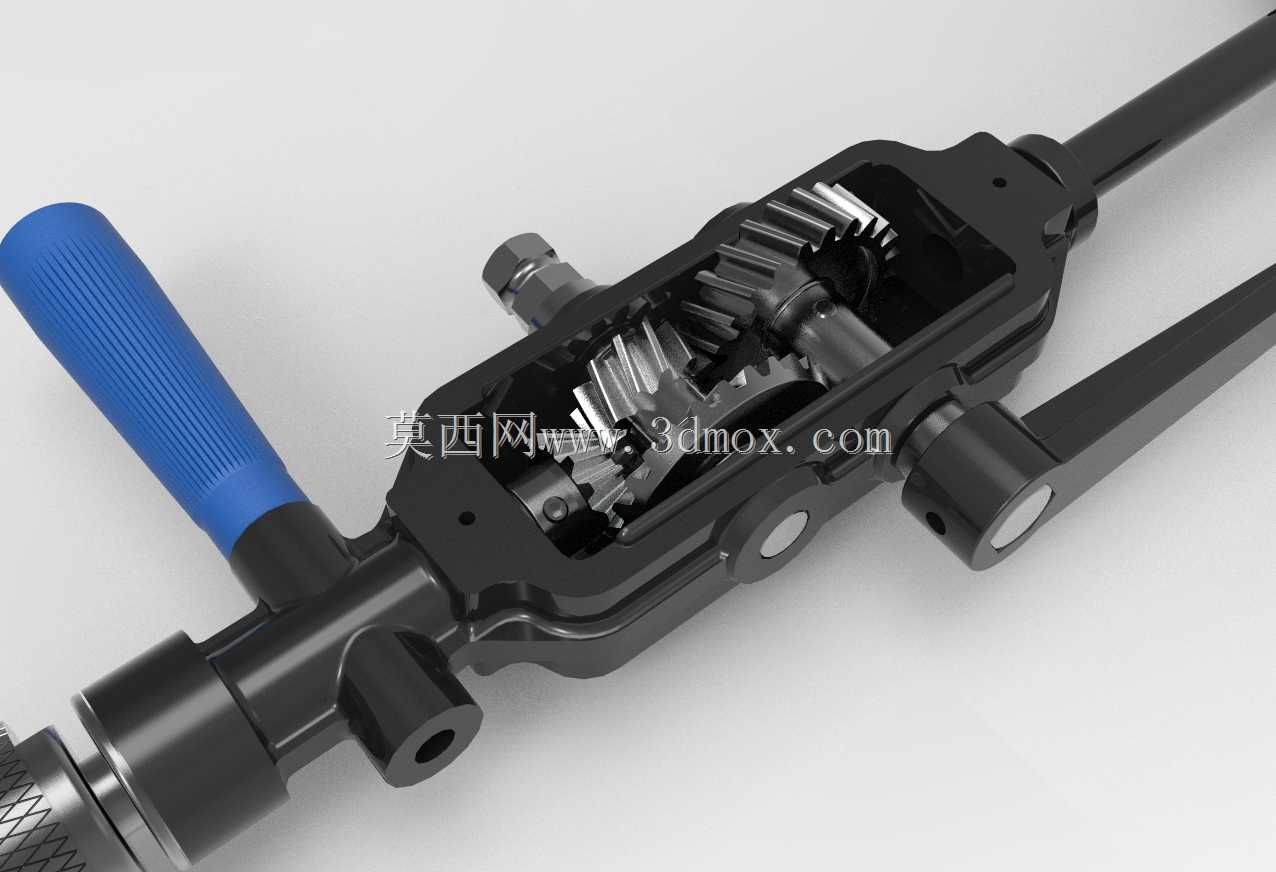

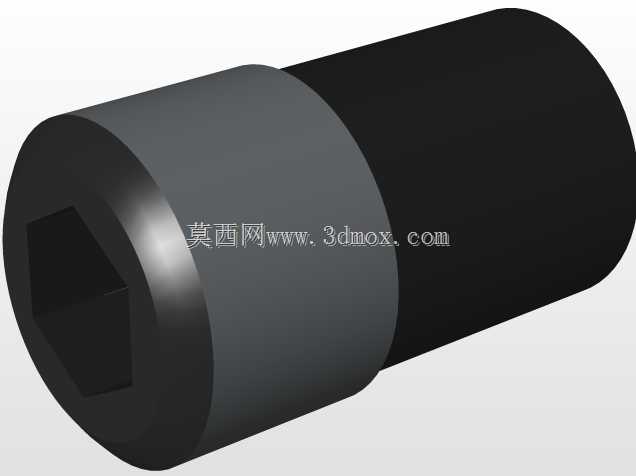

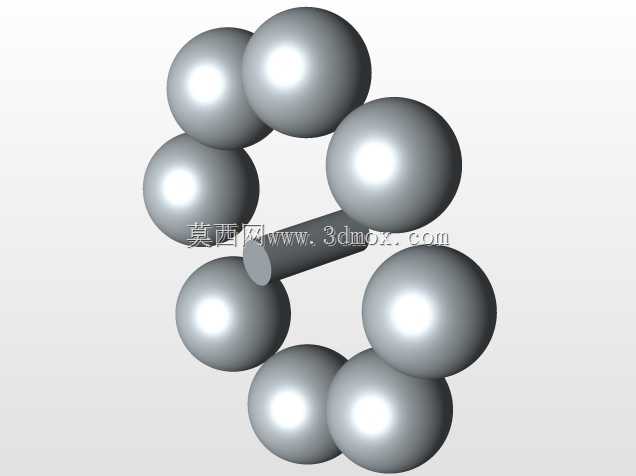

手持齿轮传动式手动钻孔工具结构

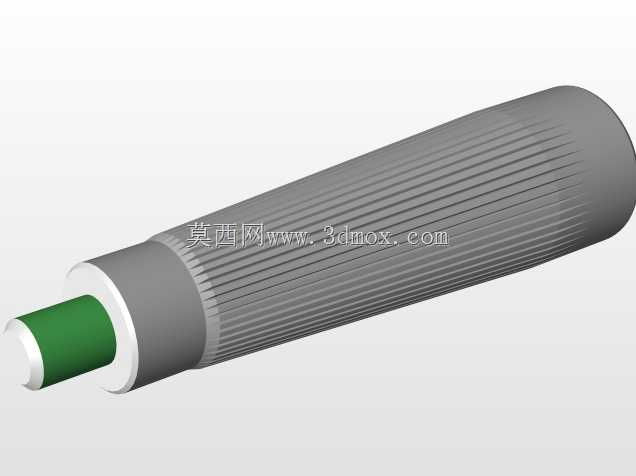

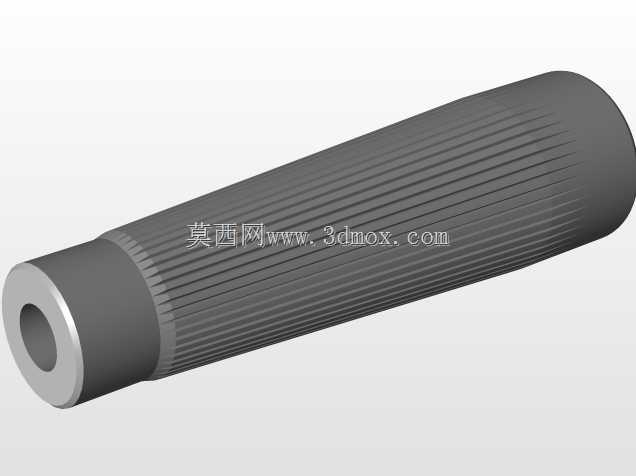

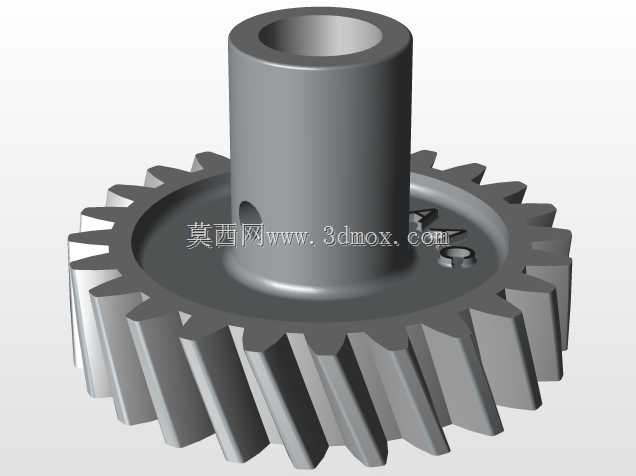

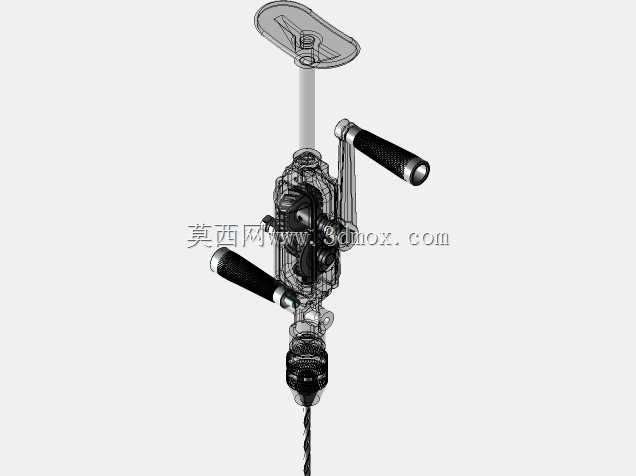

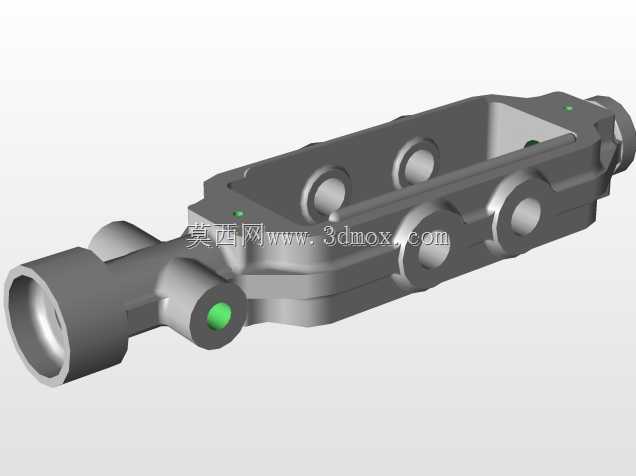

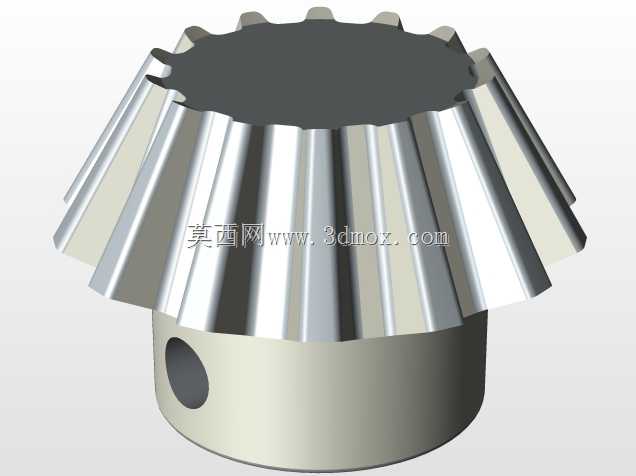

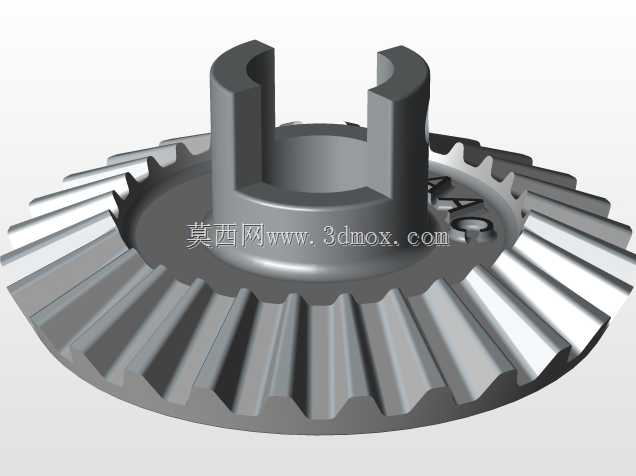

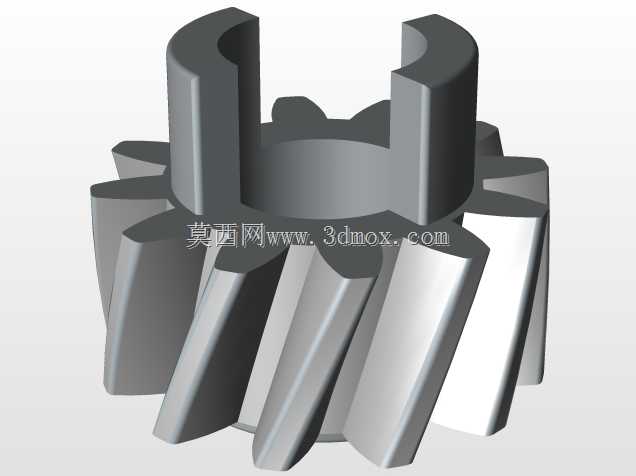

　　这款手动钻孔工具的核心传动采用圆柱直齿轮啮合结构，通过摇臂输入扭矩，经齿轮组减速增扭后传递至输出夹头端，适配无电源场景下的小型工件钻孔、铰孔作业，常见于野外设备检修、狭小空间装配、家装零散打孔等无法布置电动工具的工况。从结构布局来看，握持手柄采用防滑纹理设计，握持段直径适配成年男性手掌抓握范围，操作时摇臂回转半径控制在120mm以内，避免操作时与周边构件发生干涉，整体外壳采用分体式装配结构，剖分面沿传动轴线布置，便于后期拆解维护齿轮副、加注润滑脂。传动腔内部的齿轮副采用定轴轮系布局，输入轴与输出轴平行布置，中心距经过严格校核，保证齿轮啮合侧隙处于合理区间，既不会因侧隙过大导致回程空转量超标，也不会因侧隙过小造成转动卡滞、磨损加剧。

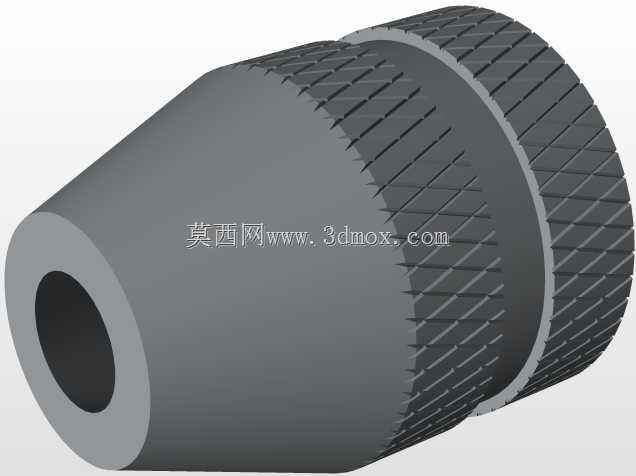

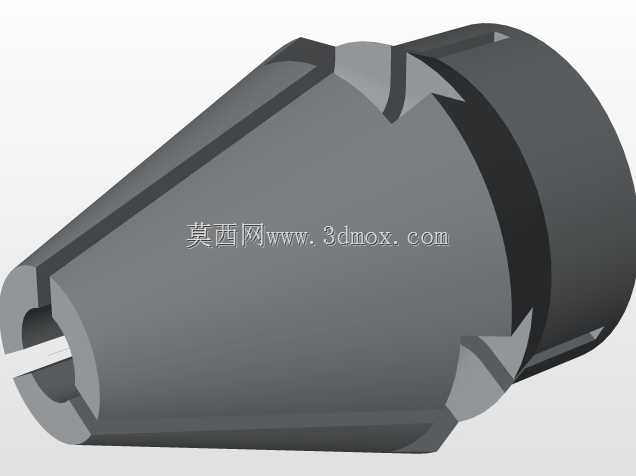

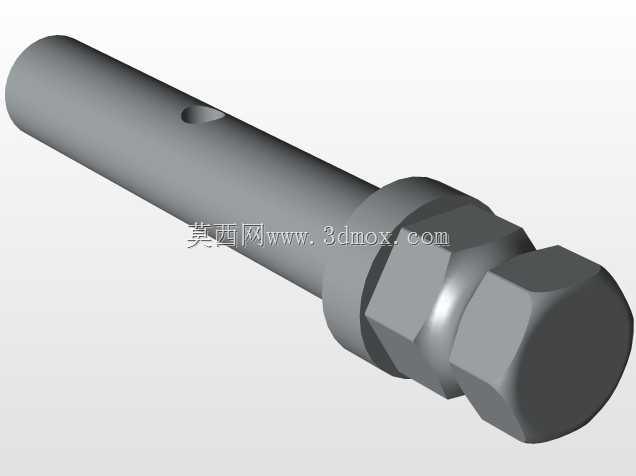

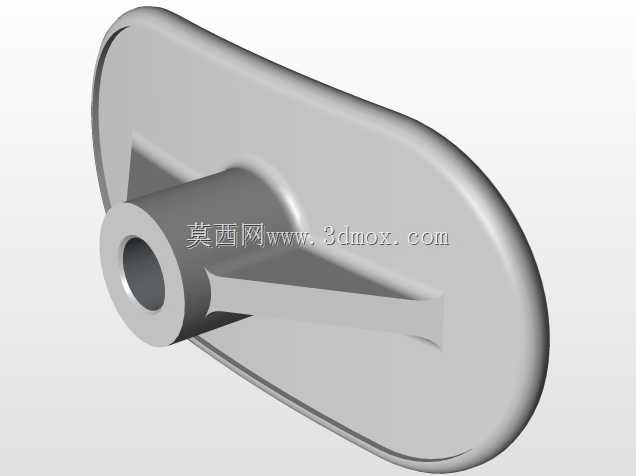

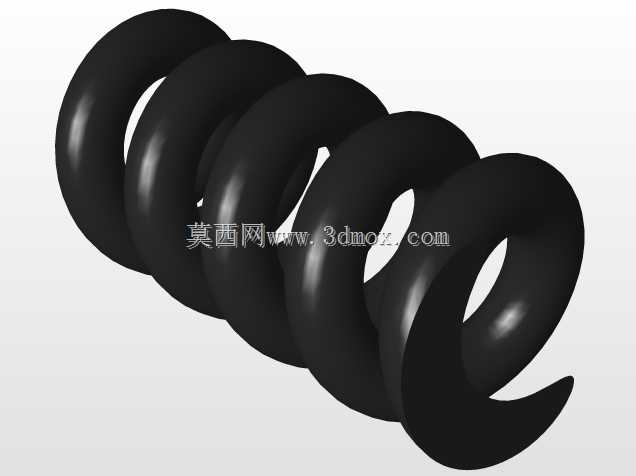

　　输出端夹头采用标准三爪自定心结构，可夹持直径1-10mm的直柄钻头，夹头与输出轴采用锥面配合传递扭矩，拆卸时只需敲击楔铁即可完成钻头更换，无需额外专用工具。手柄与主体的连接部位采用螺纹锁紧结构，可根据操作空间需求调整手柄安装角度，适配不同站位下的操作姿态，避免长时间操作造成的手腕劳损。壳体上预留的注油孔正对齿轮啮合区，日常维护时无需完全拆解壳体，即可通过注油孔向齿轮副加注润滑脂，降低传动磨损，延长构件使用寿命。摇臂与输入轴的连接采用四方孔配合，配合面设置防脱卡簧，防止操作过程中摇臂脱出造成安全隐患，摇臂末端的握持套采用可回转结构，操作时握持套可随手掌转动，减少与手部的摩擦阻力。整体结构的重量控制在1.2kg左右，

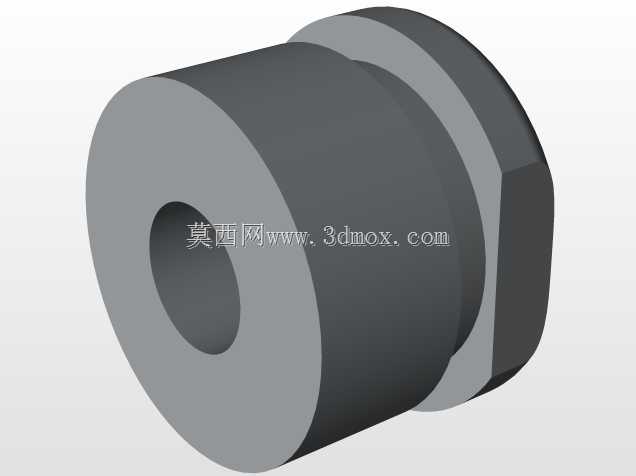

　　长时间手持操作不会造成过大的负重负担，外壳表面做哑光氧化处理，既提升了构件的防锈能力，也避免操作时反光影响视线。从安装边界来看，工具头部的最大外径为42mm，可伸入直径50mm以上的狭窄腔体内完成钻孔作业，弥补了电动钻具体积过大无法进入狭小空间的短板。传动齿轮采用调质处理，齿面硬度达到HB220-250，可承受手动输入的最大扭矩而不发生断齿、塑性变形等失效问题，齿轮轴两端采用滑动轴承支撑，轴承衬套采用铜基粉末冶金材质，自带储油孔隙，可长期保持润滑状态，无需频繁加注润滑油。输出轴的轴向窜动量控制在0.1mm以内，保证钻孔时的进给精度，避免钻头晃动造成孔径超差、钻头折断等问题。工具的换向结构通过拨叉滑移齿轮实现，

　　拨动壳体外侧的换向拨杆即可切换输出轴的旋转方向，方便攻丝作业时的正反转切换，无需将工具从工件上拆下即可完成退刀操作。各密封部位采用橡胶密封圈进行密封，可防止作业过程中的粉尘、切削液进入传动腔内部，避免齿轮副磨粒磨损，适应多粉尘、潮湿的恶劣作业环境。
