带防转方杆的双规格液压缸结构设计

　　在各类需要直线往复驱动且对输出轴周向位置有严格要求的工业场景中，普通光杆液压缸往往会因为活塞杆受侧向扭转力矩出现跟转问题，轻则导致连接工装错位、执行端定位偏差，重则会拉伤密封件、过早出现内泄故障，这类工况下防转型液压缸就成了选型时的优先选项。这款方杆结构的液压缸，核心设计点就是将输出杆加工为方形截面，从结构根源上避免活塞杆在伸缩过程中出现周向转动，不需要额外加装导向防转机构就能保证执行端的周向定位精度，能适配工装夹具夹紧、专用设备工位顶升、模具抽芯、自动化生产线挡料定位等多种对活塞杆转角有要求的使用场景。

　　从结构设计逻辑来看，这款油缸采用了前后端法兰式的缸筒连接结构，缸筒主体为通长圆柱形结构，两端分别配置端盖组件，前端盖处集成了活塞杆的导向支撑与密封结构，后端盖预留了标准油口接口，整体密封系统选用了适配特殊工况的密封材质，能在常规矿物液压油介质下长期稳定工作，应对一定范围内的工作压力波动，避免因为频繁启停、负载冲击导致的密封失效问题。设计时没有采用额外的外置导向杆来实现防转，而是直接将活塞杆的受力段加工为方形截面，让方形杆和前端盖的方形导向孔直接配合实现周向限位，这种结构相比外置双导杆的防转油缸，整体径向安装尺寸更小，结构更紧凑，不需要预留导杆的安装空间，在设备安装空间受限的场景下优势十分明显。

　　目前该结构覆盖两种常用的规格尺寸，分别对应75x75和50x50的方杆参数，两种规格的缸筒外径、安装孔位、行程范围都做了标准化的适配设计，选型时可以根据实际需要的输出推力、安装空间大小来匹配对应规格。安装边界上，油缸两端的端盖都预留了均匀分布的安装连接孔，既可以采用前端法兰安装的方式固定在设备立板上，也可以采用后端法兰固定的方式安装在设备基座上，两端的油口都采用了标准的管螺纹接口，和常规液压系统的管路连接完全兼容，不需要额外制作过渡接头。

　　在实际使用过程中，这种方杆防转结构的油缸相比普通圆形活塞杆油缸，能省掉额外的防转导向附件，减少设备整体的零件数量，降低装配时的调试工作量，同时因为防转结构直接集成在油缸本体上，整体的刚性更好，能承受一定范围内的侧向负载，不会因为侧向力导致活塞杆偏磨。密封结构的设计上，除了常规的活塞密封、杆密封之外，还在导向位置增加了耐磨支撑环，能吸收活塞杆伸出时受到的偏载力，延长密封件和缸筒的使用寿命，适配的工况温度范围也覆盖了常规工业车间的常规使用环境，不需要额外加装冷却或者加热附件就能稳定运行。

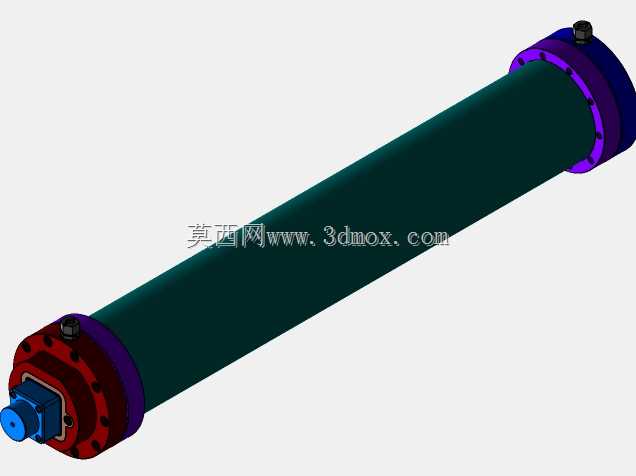

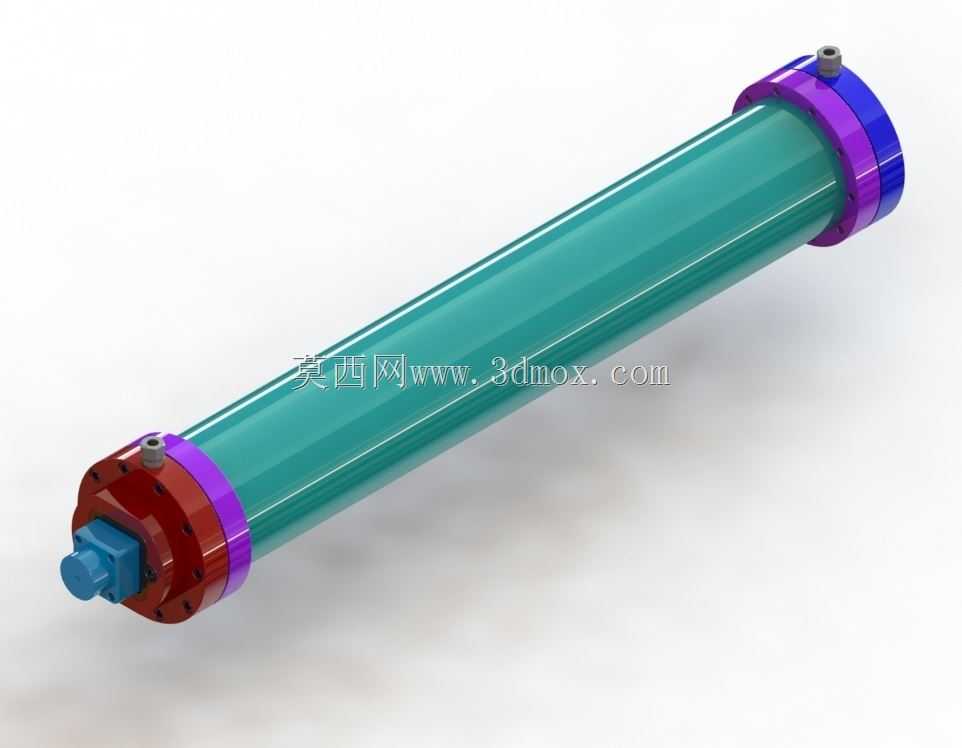

　　从三维建模的细节来看，整个油缸的各个零件都做了完整的结构还原，包括端盖处的连接螺栓、油口的接头结构、密封件的安装槽位、方杆端部的连接结构都有准确的建模表达，既可以作为液压系统选型时的结构参考，也可以直接导入到设备整体装配中做干涉检查、安装空间校核，帮助设计人员在整体设备设计阶段就能准确预判油缸安装后和周边结构的位置关系，避免后期装配时出现空间干涉、管路走位不合理的问题。对于做非标设备设计的工程师来说，这种集成化防转结构的油缸参考模型，能大幅缩短液压执行机构的设计周期，不需要从零开始绘制防转油缸的全套零件，直接根据选型规格调整对应尺寸参数就能完成整体装配，同时也能参考这种集成式防转的设计思路，优化现有设备上的油缸防转结构，减少设备的故障率，提升设备运行的稳定性。
