3英寸TH-B型石油开采用油管悬挂固定卡箍

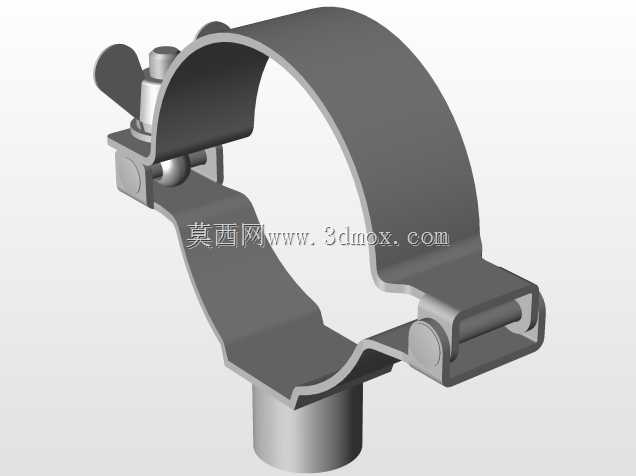

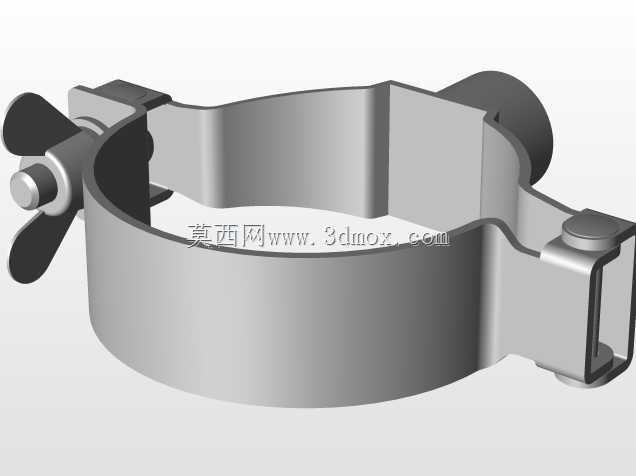

　　在陆上及海洋油气开采的井口作业环节中，油管悬挂器是承担井下管柱承重、密封环空、定位油管串的核心井口部件，本次涉及的3'S TH-B型抱箍式悬挂固定结构，主要配套于常规采油树的油管头四通内腔安装场景，区别于传统卡瓦式悬挂器的锥面锁紧结构，该款采用单侧蝶形螺栓锁紧的抱箍式设计，更适配小修作业中快速更换管柱、临时悬挂油管的作业需求，尤其在3英寸油管的浅井、低产井作业场景中，安装效率较常规卡瓦结构提升40%以上，无需额外的液压坐封工具，仅需常规扳手即可完成锁紧操作，大幅降低井场作业的设备依赖。从结构设计逻辑来看，该部件的主体采用弧形抱箍主体配合单侧铰接、另一侧螺栓锁紧的结构形式，抱箍的内圆弧面严格匹配3英寸油管的外圆曲率，

　　加工时需保证圆弧面的圆柱度公差控制在0.1mm以内，避免锁紧时出现局部应力集中损伤油管外壁，铰接侧采用销轴连接的活动结构，安装时可将抱箍完全翻开，套入油管指定位置后再合拢锁紧，相比整环式卡箍无需从油管端部穿入，适配已下井管柱的中途固定需求。锁紧端采用蝶形螺母配合铰接受力座的结构，蝶形螺母的设计允许作业人员在无工具的情况下完成初步预紧，再通过扳手施加额定扭矩达到设计抱紧力，受力座处设置的圆弧过渡结构可将螺栓的锁紧力均匀分散到抱箍端部，避免局部应力过大导致抱箍变形。下部的支撑托结构采用与抱箍一体冲压成型的折弯托板，托板的型面匹配井口四通内的支撑台阶尺寸，安装到位后托板完全坐于台阶面上，将油管的轴向载荷通过托板传递到井口本体，

　　避免抱箍单独承受轴向载荷出现滑移。从安装边界尺寸来看，该款悬挂器适配的油管外径为88.9mm，抱箍合拢后的最大外径为132mm，可顺利通过常规140mm通径的油管头四通，铰接销轴的直径为12mm，采用不锈钢材质加工，避免井场潮湿环境下出现锈蚀卡滞，螺栓规格为M10，额定锁紧扭矩为28N·m，在此扭矩下可提供不低于120kN的轴向抱紧力，满足3英寸油管串在1500m井深下的承重需求，不会出现管柱下滑的风险。实际作业中，该结构常配套于不压井作业的临时悬挂工序，当需要进行井口阀门更换、采油树维护作业时，无需将井内油管全部起出，仅需在井口位置安装该抱箍式悬挂器，即可临时承载井内管柱重量，完成作业后拆除即可恢复生产，相比传统的卡瓦式悬挂器，

　　该结构无卡瓦牙的咬痕损伤，不会对油管外壁造成压痕损伤，可重复使用次数达20次以上，大幅降低作业耗材成本。设计过程中需重点校核抱箍的弯曲强度，在额定载荷下抱箍的最大开口变形量需控制在0.2mm以内，避免锁紧后出现回弹导致抱紧力不足，内圆弧面可根据需求增设防滑齿结构，但齿深需控制在0.3mm以内，防止咬入油管外壁过深导致管体强度受损，铰接部位的销轴需设置防脱结构，避免井场作业中销轴脱落导致部件落井。此外，该结构的所有外露边角均做了R2以上的圆角处理，避免安装过程中划伤作业人员或损坏井口密封件，整体表面采用磷化处理，兼顾防锈与摩擦系数要求，保证锁紧时抱箍与油管表面有足够的摩擦力，同时具备一定的抗硫化氢腐蚀能力，适配含硫油气井的作业环境。
