法兰式管道视镜夹端结构设计

　　在化工、食品饮料、制药等涉及流体输送的生产管路系统中，视镜是不可或缺的 inline 观测部件，这款夹端结构是视镜总成的核心承压连接单元，主要承担视镜玻璃的夹持固定、管路两端的密封对接功能，区别于螺纹连接的小口径视镜，这种拉杆式法兰夹端结构适配中低压、中等通径的管路工况，安装时不需要对管路做过多改动，直接对接同规格法兰即可完成装配。

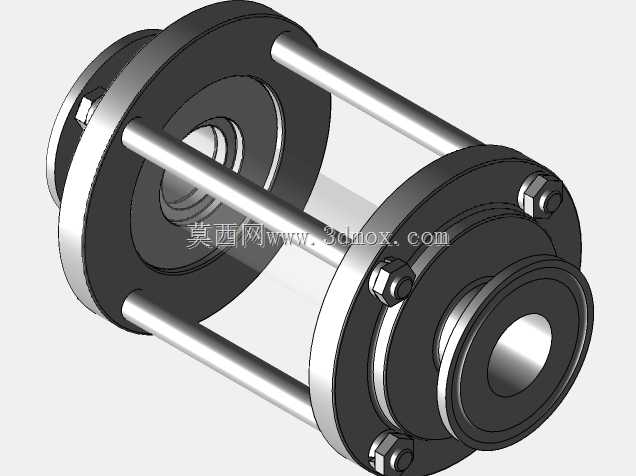

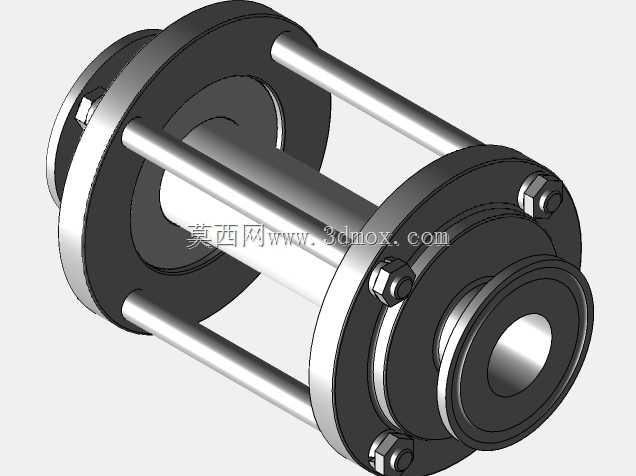

　　从结构设计逻辑来看，整个夹端采用对称式布局，两端为带密封槽的法兰盘，中间通过四根均布的拉杆螺栓实现锁紧，这种设计的核心优势是夹持力均匀分布，不会因为局部锁紧力过大导致视镜玻璃受力碎裂，同时拉杆的跨距预留了足够的视镜玻璃安装空间，中间的透明视镜段可以让操作人员直观观测管路内部流体的颜色、浑浊度、流动状态，判断是否存在气阻、杂质沉积、介质混合不均等问题，在反应釜出料管路、纯化水输送管路、CIP清洗回路中，这类视镜夹端的应用非常普遍。

　　设计过程中首先要考虑的是安装边界的匹配性，两端法兰的螺栓孔分布圆直径、密封面形式需要和对应压力等级的标准法兰完全匹配，避免现场安装时出现孔位不对、密封面错位导致的泄漏问题；拉杆的直径选择需要结合管路工作压力做强度校核，既要保证锁紧状态下有足够的预紧力压缩密封垫片，又要避免拉杆应力超过材料屈服极限，同时法兰盘和视镜玻璃接触的位置需要设计软质密封垫的安装槽，密封垫的厚度要控制在合理范围，过薄会导致密封不足，过厚则容易在锁紧时被挤压溢出，影响视镜的观测视野。

　　实际使用场景中，这类夹端结构的维护便利性也是设计时的重点考量，当视镜玻璃出现刮花、结垢影响观测时，只需要对称松开四根拉杆的锁紧螺母，不需要将整个视镜从管路上完全拆下，就可以更换中间的视镜玻璃和密封垫片，大幅降低管路维护的停机时间。需要注意的是，锁紧螺母时必须采用对角分次拧紧的方式，单次拧紧的力矩不能过大，逐次循环增加力矩直到达到密封要求的预紧力，避免单侧受力过大导致玻璃破裂，这也是这类拉杆式视镜夹端在安装说明中必须明确的操作要求。

　　从外形尺寸来看，整个夹端的轴向长度由视镜玻璃的厚度、两端法兰的厚度、密封垫的压缩量共同决定，径向尺寸则由法兰的外径决定，设计时需要在保证足够观测视野的前提下，尽量控制整体的结构尺寸，避免在管路排布紧凑的车间内出现安装干涉，同时法兰和拉杆的边角都做了倒角处理，避免安装过程中划伤操作人员，也减少应力集中带来的结构失效风险。

　　在流体接触的部位，所有金属结构的内壁都做了平滑过渡处理，没有突兀的台阶和死角，避免介质在结构内部残留，对于卫生级要求的制药、食品行业应用场景，内壁还需要做抛光处理，满足卫生级管路的清洁要求，不会因为物料残留滋生细菌影响产品质量。两端法兰的密封槽采用标准的O型圈槽设计，密封件采购替换方便，不需要定制特殊规格的密封件，降低后期运维的配件成本。

　　不同于一体式铸造的视镜结构，这种分体拉杆式的夹端结构适配性更强，可以根据不同的工况需求更换不同材质的视镜玻璃，比如普通工况用钢化玻璃，有腐蚀的工况用硼硅玻璃，高压工况可以选用石英玻璃，不需要改动整个夹端的金属结构，只需要匹配对应厚度的视镜玻璃和密封垫即可，大幅提升了结构的通用化程度，也减少了生产端的零件种类，降低加工和仓储成本。

　　在管路系统的压力测试环节，这类夹端结构需要和视镜玻璃、密封件组装完成后一起做水压试验，验证在1.5倍工作压力下是否存在泄漏、结构变形等问题，拉杆的螺纹部分需要做防锈处理，避免长期在潮湿车间环境下使用出现螺纹锈蚀，导致后期维护时无法顺利拆卸螺母。整个结构没有复杂的异形曲面，所有金属零件都可以采用常规的车削、钻孔工艺完成加工，不需要特殊的加工设备，加工成本可控，适合批量生产应用。
