带蝶形螺栓的快装式油管固定夹持件

　　在油气开采地面管汇、小型液压站油路排布、车间设备润滑管路布设这类场景里，管路的临时固定与快速拆装需求一直是现场运维和结构设计阶段需要重点考量的环节，这款带蝶形锁紧结构的油管夹持件，正是针对这类需要频繁调整、徒手操作的管路固定场景设计的。从实际使用逻辑来看，这类夹持件不需要额外配套扳手类工具，运维人员徒手就能完成锁紧与松脱操作，在空间狭窄、工具难以伸入的安装位置，优势格外明显。

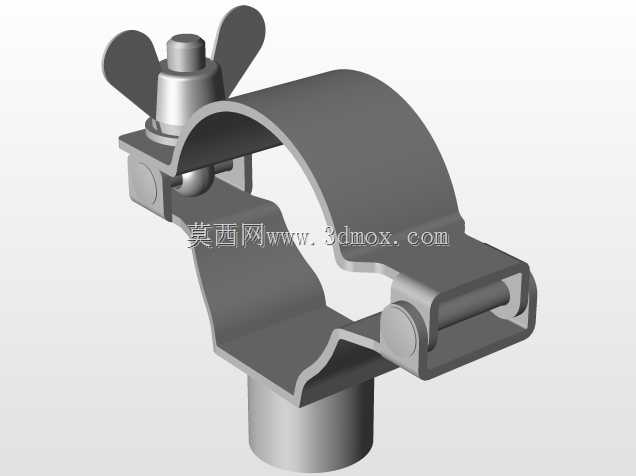

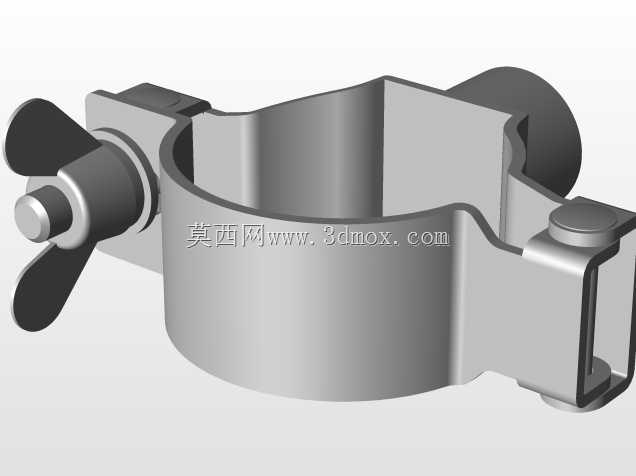

　　从结构设计思路上看，整个夹持件采用抱箍式的主体构型，下半部分的承托弧面与待固定油管的外圆柱面完全贴合，避免管路固定后出现局部应力集中的问题，上半部分的弧形压片通过侧边的铰接结构与底座相连，开合角度足够大，穿装油管的时候不需要将管路两端的接头全部拆卸，直接从侧面卡入即可完成预装，这一点在后期管路维护更换的时候能省下大量拆装工作量。锁紧端采用蝶形螺栓配合压片卡槽的结构，螺栓拧紧的时候，蝶形的两翼能提供足够的徒手施力力矩，不需要借助工具就能达到管路固定所需的压紧力，同时压片末端的卷边卡槽能牢牢卡住螺栓头部的连接座，避免螺栓在开合过程中脱落丢失，适配野外作业、移动设备管路固定这类容易散落零件的场景。

　　从安装边界来看，这款夹持件适配2英寸规格的标准外径油管，抱合弧面的曲率完全匹配对应管径的外轮廓，固定后不会出现管路窜动、压伤管壁的问题。底座部分采用带安装孔的一体式结构，可通过螺栓直接固定在设备机架、管汇支架或者墙面安装座上，安装孔的位置公差经过适配，常规的M6或者M8固定螺栓都能顺利穿入，不需要现场二次扩孔。铰接位置的销轴采用铆压式固定，开合过程中没有松散零件，整体结构的活动间隙控制在合理范围，长期反复开合也不会出现销轴脱出、结构松垮的问题。

　　在功能特性上，这款夹持件除了基础的管路承重固定作用，还能在一定程度上吸收管路运行过程中产生的小幅振动，抱箍内侧的弧面与管壁接触面积足够大，单位面积的压紧力更小，不会像窄边管夹那样容易在长期振动下切入管壁造成管路损伤。蝶形螺栓的螺纹段长度经过匹配，完全锁紧后螺栓尾部不会突出过长，避免在狭窄安装空间里与其他零部件发生干涉。整个夹持件的金属板材折弯处都做了圆角过渡，没有尖锐的冲切毛边，安装操作的时候不会划伤操作人员的手套或者皮肤，符合现场作业的安全要求。

　　从选型适配的角度来说，这类夹持件适合用在工作压力不高、管路振动幅度不大的油路、润滑管路、低压输气管路的固定场景，相比传统的喉箍，它的固定强度更高，重复拆装的一致性更好，不会因为多次松紧出现箍带变形、锁紧力下降的问题；相比需要扳手操作的标准管夹，它的拆装效率更高，不需要携带配套工具就能完成操作，尤其适合需要定期拆卸检查、调整管路位置的运维场景。在三维建模过程中，整个结构的折弯半径、铰接间隙、螺纹配合长度都按照实际钣金加工和标准件选型的参数搭建，导入装配环境后可以直接模拟开合动作、验证安装空间是否足够，不需要二次调整结构参数就能直接用于工程出图或者3D打印样件验证。
