2.5英寸TH-B型油管悬挂固定夹具结构

　　在油气开采井口的管路布设场景中，这类2.5英寸规格的悬挂夹持部件是井口装置里承担油管承重定位的核心小件，很多刚接触井口设备的设计人员容易忽略这类辅件的结构合理性，实际现场作业里，夹持结构的可靠性直接关系到井下油管串的悬挂稳定性，一旦夹持失效，会出现油管窜动、密封面错位的问题，轻则造成井口介质泄漏，重则引发井下管柱坠落的作业事故。

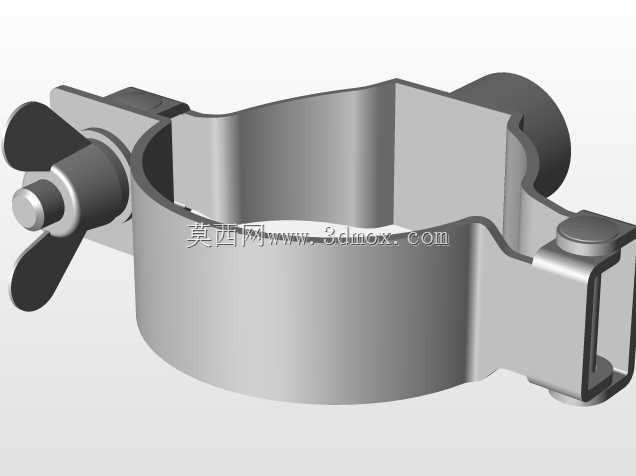

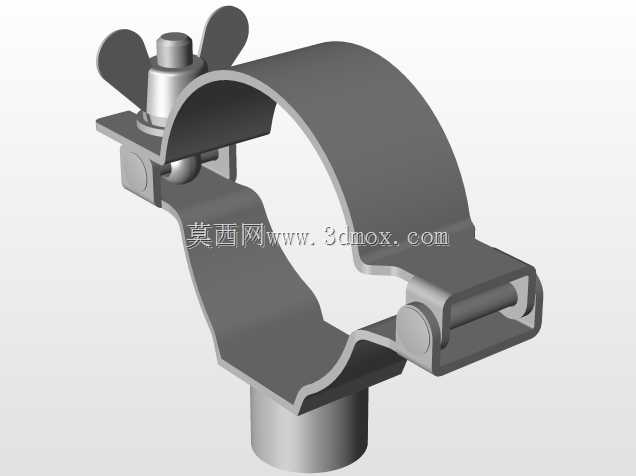

　　从实际作业的使用需求出发，这个部件的结构设计完全围绕现场装拆效率与夹持可靠性展开：整体采用抱箍式的C型开口结构，适配2.5英寸外径的钢制油管，抱箍的弧形内圈做了贴合管体外壁的弧度处理，夹紧时可以形成足够的接触面积，避免局部应力集中划伤油管外壁，也能防止长期受载后出现夹持打滑的问题。锁紧端采用蝶形螺母配合铰接锁扣的结构，现场作业时不需要额外携带大型扳手，徒手就能完成锁紧与松脱操作，在井口高空作业或者空间受限的安装位置，这种快锁结构能大幅降低装拆的操作难度，减少作业人员的操作时长。铰接端的转轴做了间隙配合设计，抱箍开合时不会出现卡滞，长期在露天井口的腐蚀环境下使用，也不会因为锈迹导致结构无法开合。

　　从安装边界来看，这个夹持部件的底部带定位插接结构，安装时可以直接嵌入井口悬挂器的对应卡槽内，不需要额外做焊接或者打孔固定，定位后抱箍的中心高度与井口的密封面高度完全匹配，夹紧油管后能保证油管的同轴度，避免管体偏斜影响密封件的压缩量。整体结构的外形轮廓没有突出的尖锐棱角，安装时不会刮伤作业人员的防护装备，也不会和周边的阀门、管线产生运动干涉。蝶形螺母的拧紧力矩做了结构上的限位设计，当夹持力达到设计值后，锁扣的贴合面会完全抵紧，就算作业人员过度拧紧螺母，也不会出现抱箍过度变形夹裂油管的问题。

　　在结构建模的过程中，需要重点关注几个配合面的公差设定：抱箍内弧面的圆度公差要控制在合理范围，保证和管体外壁的贴合率不低于80%，铰接转轴与安装孔的配合要选用间隙适中的公差带，既要保证开合顺畅，也要避免间隙过大导致夹持时出现晃动。锁紧端的锁扣接触面做了微小的防滑齿纹处理，夹紧后齿纹会轻微嵌入抱箍的搭接面，就算现场作业时存在设备振动，也不会出现螺母松脱、夹持力下降的问题。和普通的通用管夹不同，这个悬挂夹具需要承担整段井下油管的重量，所以整体板材的厚度、折弯处的圆角都做了加强处理，折弯位置没有应力集中的锐角，长期受载下不会出现焊缝开裂或者板材断裂的问题。

　　实际现场应用中，这类夹持部件除了在井口悬挂油管使用，也可以在同管径的地面管线布设中作为固定支撑件使用，只要安装基座的卡槽尺寸匹配，就能快速完成管线的定位固定，不需要定制特殊的安装支架。结构上没有多余的复杂零件，所有部件都采用冲压、铰接的工艺成型，加工难度低，后期维护时如果单个零件出现损坏，可以快速拆解更换，不需要整体报废替换，能有效降低现场的运维配件成本。建模时还要注意，抱箍开合的角度要预留足够的操作空间，保证油管可以从侧面直接卡入抱箍内，不需要从管端穿套，这对于已经布设完成的管线维修更换来说，能省去大量的管线拆卸工作量，这也是这类开口式抱箍结构相比闭合式管夹的核心优势。
