1英寸规格TH-B型油管悬挂固定夹具结构

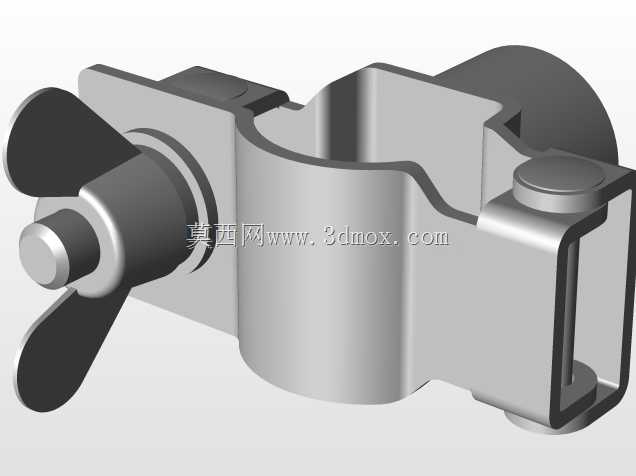

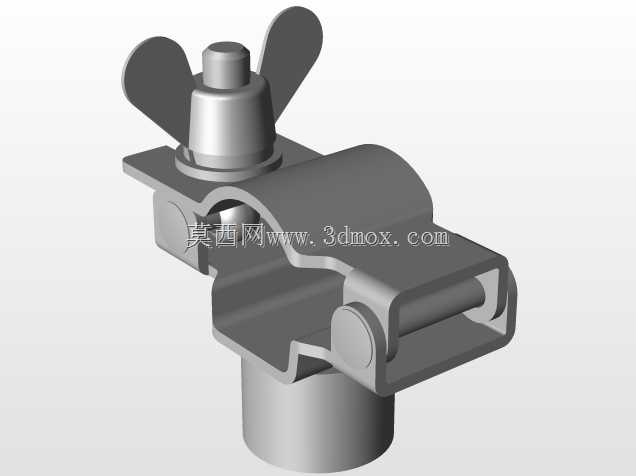

　　在油气开采井口的管路布设场景中，这类1英寸规格的TH-B型悬挂固定构件主要承担井下油管的承托定位作用，安装于井口装置的特定腔室内，直接承接油管柱的整体轴向载荷，同时配合井口密封组件实现油套环空的压力隔离，避免井内介质出现非预期泄漏。从结构设计逻辑来看，该构件采用翼形快拧锁紧结构搭配半包式管卡主体，摒弃了传统螺栓紧固需要额外工具操作的繁琐流程，现场作业时徒手即可完成锁紧与松脱动作，能够大幅缩短井口运维、管柱调整的作业时长，适配野外井口作业工具携带受限的实际工况。管卡主体采用弯折成型的金属壳体结构，夹持面做了适配1英寸油管外径的圆弧过渡处理，与油管外壁接触时能够形成均匀的面接触载荷，避免局部应力集中造成油管外壁压痕损伤，

　　长期承托状态下也不会出现管体变形的问题；翼形旋钮下方设置了阶梯式压合结构，旋钮旋紧时压块会垂直作用于管卡的开合端，迫使管卡夹持弧面持续收紧，锁紧后具备可靠的防松性能，即便在井口设备长期振动的工况下也不会出现夹持力衰减、管柱移位的问题。从安装边界来看，该构件的整体外轮廓适配常规井口装置的安装腔室尺寸，下部定位柱与腔室底部的定位孔采用间隙配合设计，安装时直接放入定位孔即可完成初步定位，不需要额外做位置校准；上部翼形旋钮的旋转空间做了充分预留，旋拧过程中不会与井口腔室内壁、相邻构件发生运动干涉，管卡开合端的活动行程完全覆盖1英寸油管的放入与取出需求，运维时不需要整体拆卸构件即可完成油管的更换作业。在实际使用过程中，

　　该构件除了承担静态的承托载荷外，还需要耐受井内介质的腐蚀以及温度交变带来的尺寸变化，因此结构设计时在各活动铰接位置预留了合理的配合间隙，不会因为金属构件热胀冷缩出现铰接卡滞、锁紧失效的问题；管卡与压块的接触位置做了防滑齿结构处理，锁紧状态下的摩擦力能够抵消油管柱因温度变化产生的小幅轴向窜动，保障管柱的悬挂位置精度。不同于常规的通用管夹，这类井口专用的悬挂构件在结构强度上做了针对性强化，壳体板材的厚度经过载荷核算，能够满足对应规格油管柱全悬重的承载要求，铰接位置的销轴采用抗剪切性能优异的材质，长期承载状态下不会出现销轴断裂、结构解体的风险；翼形旋钮的握持面做了圆弧钝化处理，冬季作业佩戴防寒手套时也能顺畅施力，不会出现硌手、打滑的问题。

　　在三维建模过程中，需要重点关注各活动部件的运动配合关系，尤其是铰接销轴与安装孔的同轴度、压块与管卡开合端的接触面贴合度，以及翼形旋钮旋紧行程与管卡收紧量的匹配关系，建模时需要预留合理的装配公差，避免实际生产装配时出现部件干涉、锁紧行程不足的问题；同时要注意各圆角过渡位置的尺寸准确性，这类弯折成型的构件圆角半径直接影响加工成型的良品率，过小的弯折圆角会造成板材应力集中出现开裂，过大的圆角则会影响夹持面的贴合精度。
