1.5英寸TH-B型油管悬挂固定夹具结构

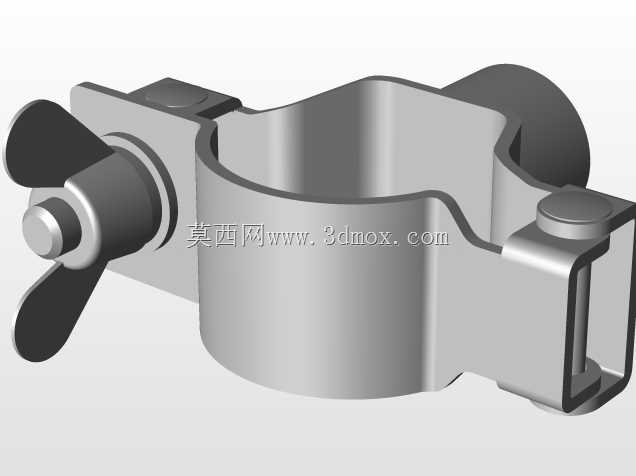

　　在油气开采井口装置、小型液压站管路排布、试验台流体管线布设场景中，这类1.5英寸规格的油管悬挂夹具是承担管线定位、承重限位的核心小部件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往照搬现成模型导致现场安装出现干涉、夹持力不足、后期维护拆卸困难的问题。从实际工况出发，这类悬挂夹具首先要匹配1.5英寸外径的金属油管，夹持弧面的曲率必须和管体外径完全贴合，不能出现线接触的情况，否则长期受管线振动、自重载荷影响，会在管体表面形成压痕，严重时甚至会磨穿管壁造成介质泄漏。这款结构采用了蝶形螺母的锁紧设计，初衷是满足无工具快速拆装的需求，在井口日常维护、临时管线调整的场景下，操作人员不需要携带扳手，徒手就能完成锁紧和松开操作，

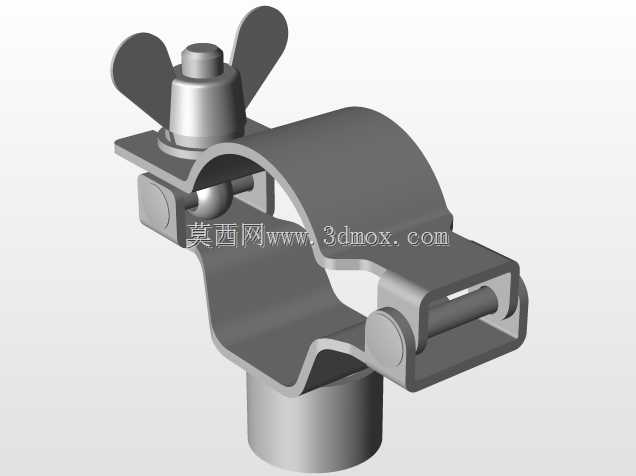

　　相比六角螺母的结构，在狭小的安装空间里操作便利性提升非常明显，当然设计时也考虑到了防松的问题，螺母下方的压合面做了防滑齿结构，拧紧后能避免受管线振动出现螺母回转松脱的情况。夹体的弯折结构是整个零件的受力核心，设计时没有采用等厚板材直接弯折的方案，而是在夹持弧面和安装座的衔接位置做了局部加厚的过渡，避免长期受载后在弯折位置出现应力集中导致的塑性变形，要知道井口环境下管线内的流体存在压力脉动，夹体长期受交变载荷，如果过渡位置的圆角处理不到位，很容易出现疲劳断裂的问题。下方的悬挂基座采用了销轴铰接的快装结构，安装时不需要把整个夹具完全拆开，只需要拔出销轴把夹体卡入预装的固定座，再穿入销轴就能完成预装，

　　比传统的螺栓穿装结构节省至少一半的现场安装时间，尤其是在高空布设管线的场景下，减少操作人员的手部操作步骤就能大幅降低作业风险。从安装边界来看，这款夹具适配的固定座卡槽宽度有严格的尺寸限制，夹体下方的插入段厚度和卡槽的间隙控制在0.2到0.3毫米之间，间隙太小会导致安装时卡滞，间隙太大则会出现夹具晃动，带动管线产生额外的振动。夹持部分的开口行程也做了限定，完全松开蝶形螺母时，夹体的开口量刚好能让1.5英寸的油管顺利卡入，不需要过度掰开夹体，避免金属夹体出现永久变形，很多同类产品设计时开口行程留得过大，反而会导致夹体在反复开合后出现夹持力衰减的问题。夹体和油管接触的内弧面没有做滚花或者尖锐的防滑结构，而是做了光滑的圆弧过渡，

　　这是考虑到金属油管表面如果有防护涂层，尖锐结构会破坏涂层导致管体锈蚀，光滑弧面配合合适的锁紧力矩，既能提供足够的摩擦力防止管线轴向窜动，又不会损伤管体表面。在实际选型时，很多设计人员会忽略悬挂载荷的匹配，这款1.5英寸规格的夹具，单组的额定悬挂载荷是按照1.5英寸无缝钢管充水后的1.5倍自重设计的，在垂直布设管线的场景下，每隔1.2米布置一组就能完全满足承重要求，如果是水平布设的场景，间距可以适当放大到1.8米，但如果管线内是高压、存在水击现象的工况，就要适当缩小安装间距，避免夹具受冲击载荷出现变形。另外这款结构的所有棱角位置都做了R1以上的圆角处理，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中点，提升零件的疲劳寿命，在批量生产时，这种圆角设计也更适合冲压成型工艺，能减少模具的锐角磨损，提升冲压件的成品率。很多三维建模人员在绘制这类零件时，容易把蝶形螺母的尺寸做的不符合操作习惯，这款结构的蝶形螺母的翼片长度是按照成年人手指的施力尺寸设计的，翼片的厚度也做了圆弧收边，徒手拧紧时不会硌手，能提供足够的锁紧力矩，不需要额外加力杆就能达到设计要求的夹持力。夹体上的铰接销轴采用了过盈配合加端部铆边的固定方式，不会在使用过程中出现销轴窜出脱落的问题，相比开口销固定的方式，结构更简洁，也不容易在户外环境下出现锈蚀卡滞的问题。
