伸缩式矩形管梯形螺纹轴活塞行程机构

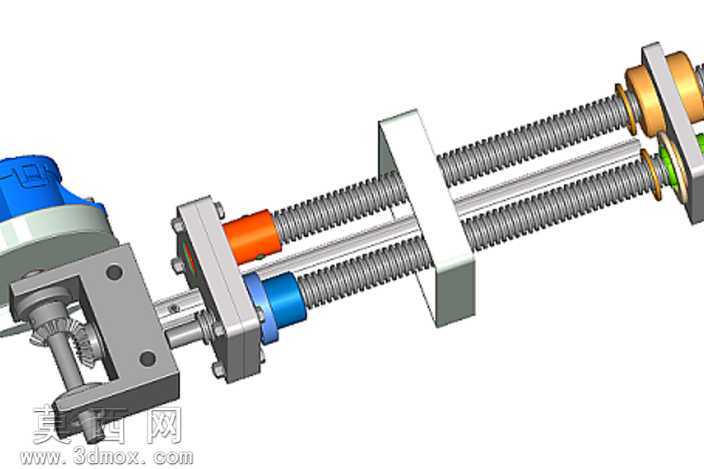

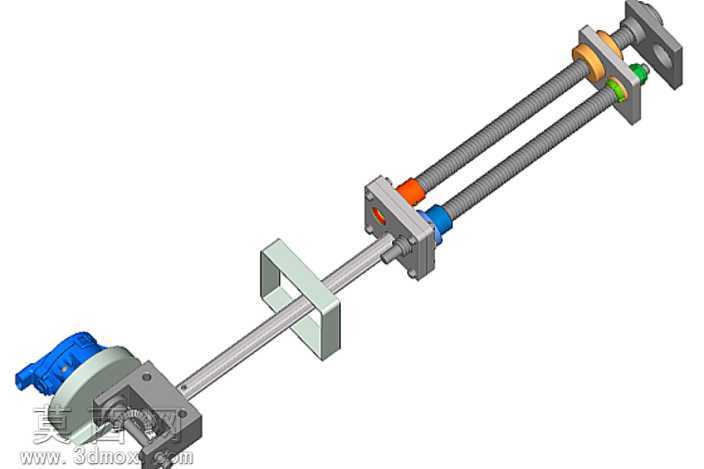

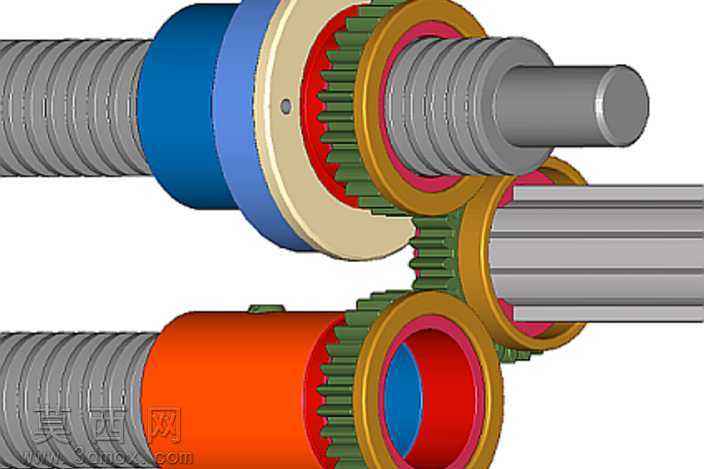

本作品为伸缩式矩形管单元配套的活塞行程传动机构，采用三维建模软件完成全参数化设计，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、运动逻辑符合实际机械传动要求。模型渲染阶段针对不同零部件赋予了贴合实际工业应用的材质属性：传动螺杆类零件赋予调质钢材质，呈现哑光银灰色金属质感，表面添加细微的切削纹理还原真实机加工表面特征；安装基座、方形框架类结构件赋予铸铁材质，添加轻微的铸造粗糙质感与防锈涂层质感；端部的驱动组件外壳赋予工程塑料材质，呈现鲜亮的蓝色哑光质感；密封、缓冲类零件赋予橡胶材质，添加适当的弹性质感表现；不同功能的锁紧、定位零件分别赋予铜合金、合金钢等差异化材质，通过色彩与质感区分各部件功能，让整体装配结构清晰可辨。结构设计上，该机构采用梯形螺纹轴作为核心传动部件，搭配多组花键轴与电机直连作为主驱动结构，双平行导杆的布局保证了行程运动过程中的稳定性，避免传动过程中出现偏载、卡顿问题；端部的安装座预留了标准连接接口，可直接适配不同规格的执行端负载；基地部分的拧紧上板做了加厚处理，搭配多组定位销孔与螺栓过孔，保证机构安装后的整体刚性；其余附件包含行程限位组件、转接座、旋转支撑结构，可实现直线伸缩动作与旋转动作的复合输出，适配不同工况下的行程传动需求。设计思路围绕定制化需求展开，机构的整体长度、行程路径均可根据客户实际使用需求调整参数，无需重构整体装配逻辑，仅需修改对应轴类零件的长度参数、导杆间距参数即可快速衍生出不同规格的变型方案，大幅提升设计复用率；建模过程中对所有运动副做了运动仿真验证，确认梯形螺纹的传动导程与花键轴的传动比匹配合理，伸缩动作与旋转动作的输出互不干扰，各连接部位的强度预留了足够的安全系数，可直接用于后续的工程出图、样机试制环节，为同类伸缩传动机构的设计提供了完整的参考方案。
