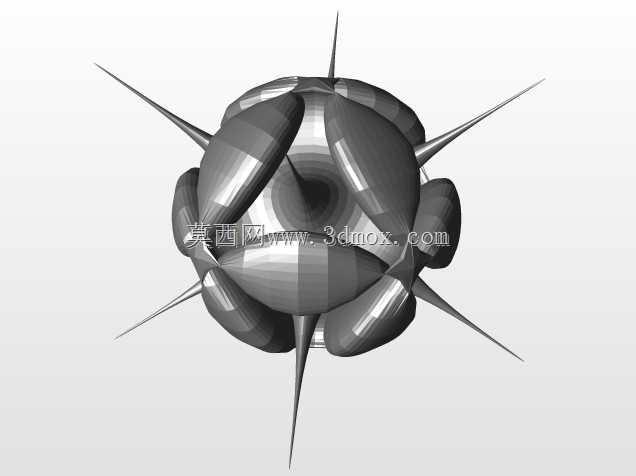

带尖刺多面体球形创意造型结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399091
  • 带尖刺多面体球形创意造型结构

  做结构设计这些年,碰到过不少需要异形曲面构件的场景,这个带尖刺的球形结构,最早是在做特种混料设备的内部扰流构件时萌生的思路,后来也适配过艺术装置的支撑骨架、特种缓冲结构的原型验证。先说实际应用场景,在粉体混料设备里,这类带突出尖刺的球形构件安装在混料腔内部转轴上,转动时尖刺可以打破粉体团聚形成的料拱,曲面部分又能带动料流形成无规则湍动,避免混料死角,比传统的桨叶式混料构件对超细粉体的分散效果好很多;在户外公共艺术装置领域,这个结构可以作为金属雕塑的核心骨架,外覆饰面材料后既有几何张力,尖刺部分预留的安装孔可以直接固定装饰灯组或者饰面挂板,不需要额外做焊接支架;另外在特种缓冲试验里,这类结构作为碰撞测试的模拟靶件,尖刺的应力集中特性可以精准采集碰撞时的局部压强数据,曲面部分的弧度又能还原曲面接触的真实工况。

  从功能特性来说,这个结构的核心是中心对称的几何布局,所有尖刺的轴线都穿过球心,每个曲面瓣块都是等曲率的回转面拼接而成,转动时的动平衡精度很容易控制,不需要额外做配重块就能满足中低转速的设备运行要求;尖刺的根部和曲面瓣块做了大圆角过渡,避免应力集中导致的构件断裂,尖刺的末端做了小平面收尾,既可以作为安装定位基准面,也能避免尖锐边角带来的加工、安装安全隐患;整个结构是一体化的实体建模,没有拼接焊缝,不管是做3D打印原型还是铸造加工,都能减少后续的拼接工序,降低加工误差。

  设计思路上,最开始是从正多面体的几何逻辑出发,先确定球心基准,在球面上均匀分布12个尖刺定位点,对应正二十面体的顶点位置,保证每个尖刺之间的夹角完全一致,之后在相邻三个尖刺之间构建等曲率的曲面瓣,曲面瓣的边缘和尖刺根部做G2连续过渡,避免曲面出现硬棱,既减少加工时的刀具换向冲击,也能让构件表面的料流或者应力传递更顺滑;建模过程中特意控制了每个尖刺的长径比,尖刺长度和球体直径的比例控制在1:2.5,避免尖刺过长导致运行时出现共振,也不会因为尖刺过短失去扰流或者定位的作用;曲面瓣的厚度做了等壁厚设计,不管是做塑料注塑原型还是金属铸造成型,都能保证冷却或者凝固时的收缩率一致,减少成型后的变形量。

  关于外形尺寸和安装边界,这个结构的基准球体直径可以根据实际安装场景缩放,常规适配混料设备的版本基准球直径为200mm,尖刺突出球面的长度为80mm,尖刺根部直径为30mm,末端定位平面直径为5mm;安装时中心位置预留了直径20mm的通孔,穿入转轴后可以通过顶丝固定,不需要额外做法兰盘,安装边界的最大回转直径为360mm,安装时需要保证构件和腔体内壁的间隙不小于20mm,避免转动时尖刺刮擦腔壁;如果是作为艺术装置骨架使用,可以把中心通孔改成内螺纹孔,直接和支撑立柱螺纹连接,尖刺末端的小平面可以加工M4的螺纹孔,用来固定外部装饰件,此时的安装边界只需要保证底部支撑面的直径不小于100mm,就能满足结构稳定性要求。

  实际加工验证的时候,这个结构用FDM3D打印做原型时,因为是中心对称结构,不需要加太多支撑就能打印成型,尖刺部分的打印角度大于45度,不会出现塌边问题;做不锈钢铸造时,因为曲面过渡顺滑,没有封闭的空腔,铸造成型后的表面打磨工作量比普通异形结构少40%左右;做动平衡测试时,在120转/分钟的转速下,剩余不平衡量小于2g·mm,完全满足一般工业设备的使用要求。另外在做结构受力仿真时,尖刺部分承受径向100N的载荷时,根部最大应力为120MPa,选用普通304不锈钢材质就能满足强度要求,不需要选用高强度合金材料,能有效控制构件的加工成本。
