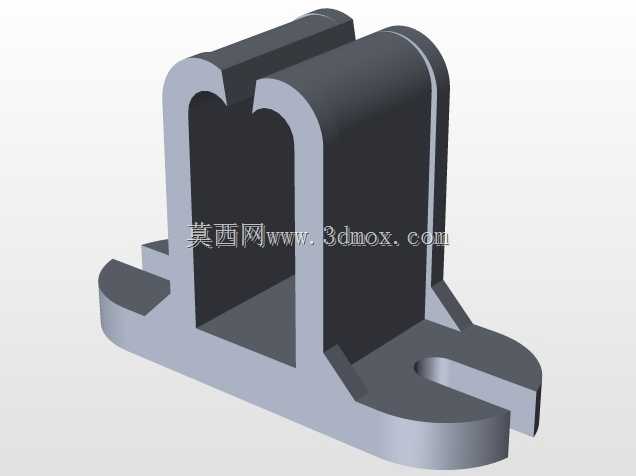

开放式U型槽带安装底座支撑构件

　　这类开放式支撑构件在轻工输送线、小型设备机架辅件、工装夹具定位模块中应用十分广泛，日常做设备改造时经常会碰到需要侧向承托管状、条状工件的场景，封闭型的卡扣座穿装工件十分不便，这种开口式的结构就能直接从侧方卡入待支撑件，不用从工件端部串装，大幅缩减现场装配的调整时间。从结构功能上看，构件主体的U型通槽是核心工作区域，槽体内壁做了等厚的直立侧壁，侧壁顶部做了圆弧过渡导角，既可以避免工件卡入时被锐边刮伤表面镀层，也能在工件受侧向力时分散应力，避免槽口位置出现应力集中导致的开裂。底部的安装法兰向两侧对称延伸，法兰上开设的长圆孔是特意做的安装余量设计，现场安装时如果底座的安装孔位存在1-2mm的加工偏差，不用重新扩孔，

　　直接调整构件位置就能对准螺栓，容错率比圆孔高很多，适合现场改制的非精密装配场景。设计这个构件的时候，最先确定的是槽体的内空宽度，要匹配常用的直径20mm以内的圆杆、或者厚度18mm以内的方条状工件，槽体的深度做了32mm，保证工件卡入后有足够的接触长度，不会因为受径向力就从槽口脱出。两侧的直立壁厚做了5mm，采用普通Q235板材冲压或者尼龙注塑都能满足强度要求，如果是用于有腐蚀的工况，换成304不锈钢材质也不用修改结构尺寸，整体壁厚均匀，不管是机加工、注塑还是钣金折弯都能顺利成型，没有倒扣或者特殊加工特征，量产时的工艺成本很低。底部安装法兰的总宽度控制在70mm，法兰厚度和主体侧壁保持一致，避免厚薄差异过大导致注塑时出现缩痕，

　　或者钣金折弯时出现变形。槽体背部做了平直的靠面，安装时可以贴紧设备的立柱或者墙板平面，不需要额外做定位凸台，靠安装螺栓的预紧力就能牢牢固定，不会出现转动偏移。实际使用的时候，这个构件不仅可以做静态的工件支撑，在一些低速往复运动的机构里，还能做滑动导向座使用，U型槽的开口方向朝向运动件的侧向，能限制工件的径向窜动，同时不阻碍工件沿轴向的滑动，比封闭式的导套安装维护方便很多，尤其是需要经常更换工件的测试工位，不用拆解整个导向机构就能直接取出工件，换型时间能缩短一半以上。做结构校核的时候要注意，槽口位置的两个尖角是应力集中点，所以在槽口内侧做了R2的圆角过渡，当支撑的工件受垂直向下的载荷时，应力会顺着侧壁传递到底部法兰，

　　再通过安装螺栓分散到安装基础上，不会在槽口位置出现断裂。另外两侧的法兰延伸段做了向上的小斜角加强筋，和主体侧壁连为一体，不用额外焊接加强筋就能提升侧壁的抗侧弯能力，当工件受侧向冲击力时，斜角能把力直接传导到底座，避免侧壁从根部弯折。这个构件的安装边界也十分友好，不需要在安装面上做沉孔或者特殊的定位槽，只要是平整的安装面，用两个M6的螺栓就能固定，占用的安装空间很小，在设备内部狭窄的走线区域、或者机架的边角位置都能布置，不会和周边的管线、其他构件产生干涉。很多新手做设计的时候容易把支撑座做成封闭结构，忽略现场装配的便利性，这种开放式的结构看似简单，实则是结合了大量现场装配反馈优化出来的，没有多余的装饰特征，每一处结构都对应实际使用中的需求：顶部导角方便工件导入，长圆孔适配安装偏差，等壁厚适配多种加工工艺，背部平面方便贴紧安装面，斜角加强筋提升结构强度，整体没有冗余设计，完全是面向实用场景的功能性构件。
