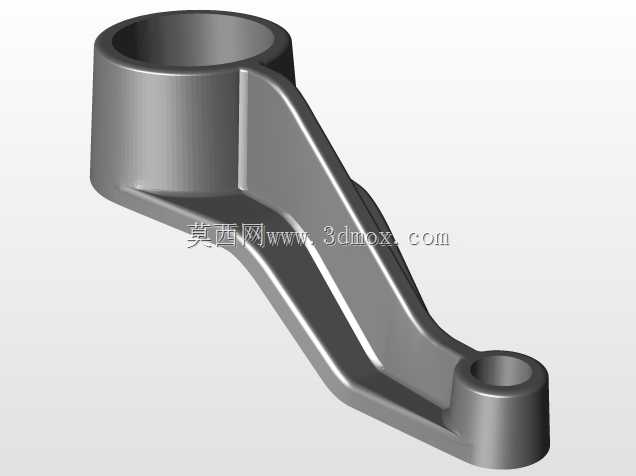

双孔连接弯臂机械结构件

　　这类双孔弯臂结构件在轻工输送设备、小型工装夹具、手动操作机构里应用十分普遍，很多需要实现定角度力传递、铰接支撑的工位都会用到类似结构，并非某一特定设备的专属零件，属于通用类的机械传力构件。从实际使用场景来看，它的两个同轴度要求不同的孔位，大直径孔一般作为固定铰接端，会配套铜套或者滚针轴承安装在设备的固定基座销轴上，作为整个臂体的摆动回转支点，这个孔的内壁粗糙度、圆柱度公差直接决定了臂体摆动的顺畅度，长期往复摆动下如果孔位精度不足，很容易出现卡滞、磨损过快的问题，设计时通常会给这个孔位预留0.1-0.2mm的衬套安装余量，避免后期维护时无法更换易损件。小直径孔端则作为动作输出端，要么连接驱动连杆，要么安装执行端头，比如在小型手动压合工装里，这个孔位会连接压头的连接销，操作人员扳动臂体的时候，通过弯臂的杠杆比放大操作力，完成小零件的压装作业；在轻型输送带的张紧机构里，这个孔位会连接张紧轮的安装座，通过臂体的摆动调整输送带的张紧度，抵消输送带长期运行产生的蠕变伸长。

　　设计这类弯臂的时候，首先要核算的是两个孔的中心距，这个尺寸直接决定了杠杆传动比，不能随意改动，一旦中心距出现偏差，要么传力比达不到设计要求，要么安装时会和周边构件出现运动干涉。臂身的弧形过渡结构不是为了外观好看，而是通过变截面的筋条结构，在尽可能降低零件整体重量的前提下，保证臂身的抗弯、抗扭强度，毕竟这类零件很多是用在手动操作或者频繁往复摆动的场景，过重的臂体会增加操作负载或者驱动件的功率损耗。从外形安装边界来看，大孔端的外圆直径要比安装位的基座沉孔小2mm以上，保证摆动时不会和基座端面产生摩擦，臂身的外侧弧形轮廓要预留至少3mm的安全间隙，避免摆动过程中刮碰到设备周边的管线或者其他构件；小孔端的端面要做1x45度的倒角，方便连接销的装配，也能去除加工产生的毛刺，避免安装时割伤操作人员。

　　从结构受力角度分析，臂身中间的凸起加强筋是沿着受力方向布置的，当臂体承受载荷时，应力会沿着加强筋的走向传递到两端的孔位，不会在臂身的弯折处出现应力集中，很多新手设计这类零件时容易把弯折处做成直角，实际加载测试的时候很容易在直角位置出现断裂，尤其是采用铸造或者粉末冶金工艺加工的时候，直角位置很容易产生缩孔、应力残留，使用过程中受交变载荷作用就会出现裂纹。这类零件的材质选择范围比较广，载荷不大的手动工装场景可以用压铸铝合金，重量轻成本低，有一定强度要求的传动场景可以用45号钢模锻后做调质处理，表面做发黑防锈，有耐腐蚀要求的食品设备场景则可以用304不锈钢铸造后做表面抛光处理。安装的时候要注意，大孔端的销轴要做轴向定位，避免臂体摆动时出现轴向窜动，导致小孔端的连接位置出现偏载，加快连接销的磨损；两个孔的轴线平行度公差要控制在0.05mm以内，否则摆动过程中会出现别劲的情况，长期运行会导致孔位出现偏磨，缩短零件的使用寿命。在实际的设备维护中，这类零件属于易损件吗？其实只要润滑到位、孔位精度达标，它的使用寿命很长，故障大多是因为衬套磨损后没有及时更换，导致孔位被磨出椭圆，这时候才需要更换整个臂体，所以设计时预留衬套安装位是很有必要的，能大幅降低后期的维护成本。
