带方形安装底座的弯式法兰连接接头

　　这类弯式法兰连接结构在流体输送管路系统中应用十分广泛，常见于液压站管路排布、工业冷却循环水系统、低压气动输送管线以及小型化工介质输送场景中，核心作用是在有限安装空间内完成管路走向的90度转向，同时通过两端的法兰结构实现可靠的密封连接，避免管路弯折带来的流阻骤升与应力集中问题。从实际使用场景来看，这类接头多安装在设备侧壁与外部管路的衔接位置，比如液压泵站的阀组台侧面、冷却机组的进出水口、小型反应釜的介质引出端，当设备接口与外部管路存在垂直方向错位时，这种一体弯制的法兰接头比分段焊接的弯头加法兰组合拥有更好的结构强度，也能减少焊缝泄漏的风险点。

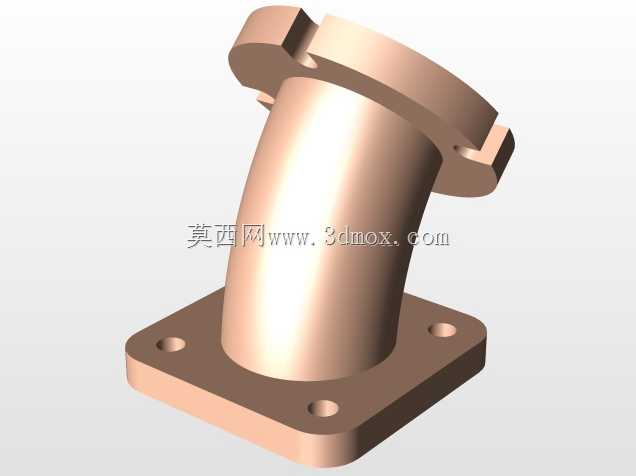

　　从功能特性上看，该接头下端采用方形法兰安装底座，底座上预留四个对称分布的安装通孔，相比圆形法兰，方形底座在平面安装时拥有更好的定位稳定性，安装时不需要额外调整法兰周向角度，四个螺栓孔可以直接对准设备安装面的预留螺孔，大幅降低现场安装的对位难度，尤其适合安装空间局促、无法在安装位周向转动调整法兰角度的场景。上端采用带双耳定位结构的法兰连接端，法兰盘上的缺口结构是为了配合快装式卡箍或者带卡位的法兰压盖使用，安装时不需要周向旋转整根接头就能完成法兰对位，拧紧螺栓时接头不会跟转，能有效保护下端安装面的密封垫片不被搓动损坏。中间的弯管段采用平滑圆弧过渡，没有直角弯折结构，介质流经时的流阻比直角弯头低30%左右，同时圆弧过渡的管壁能均匀分散管路内压带来的应力，避免直角位置长期受介质冲刷与压力脉动出现开裂问题。

　　设计这类接头时，首先要确定两端法兰的安装边界尺寸，下端方形底座的边长需要匹配设备预留的安装凸台尺寸，四个安装孔的中心距要严格对应设备安装面的螺孔位置，孔位公差控制在±0.1mm以内，避免安装时出现螺栓无法穿入的问题；底座与弯管衔接的位置做了圆角过渡处理，避免焊接或者一体成型时出现应力集中，在承受管路振动时不会在衔接位置产生疲劳裂纹。上端法兰的厚度要根据额定工作压力计算，双耳卡位的突出尺寸要匹配配套卡箍的卡槽深度，法兰密封面的平面度要求控制在0.05mm以内，保证密封垫片受压均匀，不会出现局部渗漏。中间弯管段的弯曲半径设计为管径的1.5倍，这个弯曲半径既能保证管路转向后的流阻处于较低水平，也不会因为弯曲半径过大导致整体结构占用过多安装空间，弯管段的壁厚要比两端法兰薄1-2mm，在保证结构强度的前提下降低整体重量，减少下端安装底座承受的倾覆力矩。

　　实际选型使用时，需要注意安装面的平面度，如果设备安装面存在局部凸起，会导致方形底座安装后出现倾斜，长期受管路拉力作用会导致螺栓松动，因此安装前需要对安装面进行打磨找平，密封垫片选用耐介质腐蚀的橡胶垫或者金属缠绕垫，螺栓拧紧时要采用对角分次拧紧的方式，避免底座受力不均出现翘曲。如果用于有压力脉动的液压管路场景，还需要在接头附近加装管夹固定，减少管路振动对接头安装螺栓的疲劳载荷，延长接头的使用寿命。这类一体结构的法兰弯接头，相比分体焊接的结构，减少了两道焊缝，在输送有腐蚀性的介质或者高压介质时，泄漏风险更低，长期使用的维护成本也更低，适合在对管路可靠性要求较高的工业设备中使用。
