多孔安装式机械连接固定垫板结构

　　这类带多规格安装孔的金属垫板，在工业装配场景里的应用覆盖范围极广，从常规的流水线工位辅件安装，到专用设备的动力单元转接固定，再到工装夹具的基准定位衬垫，都能见到这类结构的身影。它的核心作用是在两个存在装配高度差、或者安装孔位不匹配的部件之间，提供刚性的过渡支撑，同时分散连接部位的压紧应力，避免被连接件的接触面因为局部压强过大出现压溃、变形的问题，尤其是在铝合金型材架、薄钣金机架这类基材强度偏低的装配场景里，这类垫板的存在能大幅提升连接节点的长期可靠性。

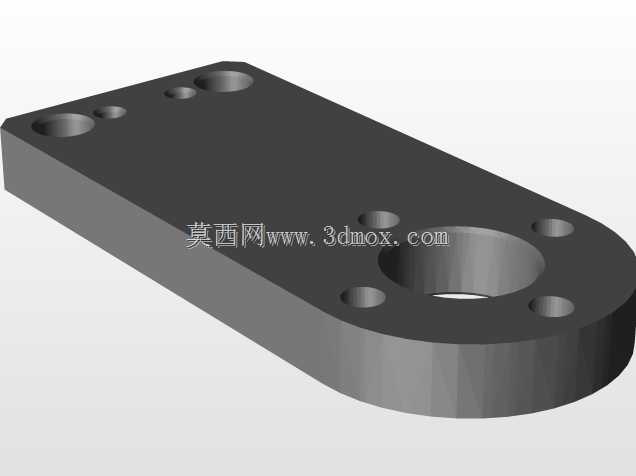

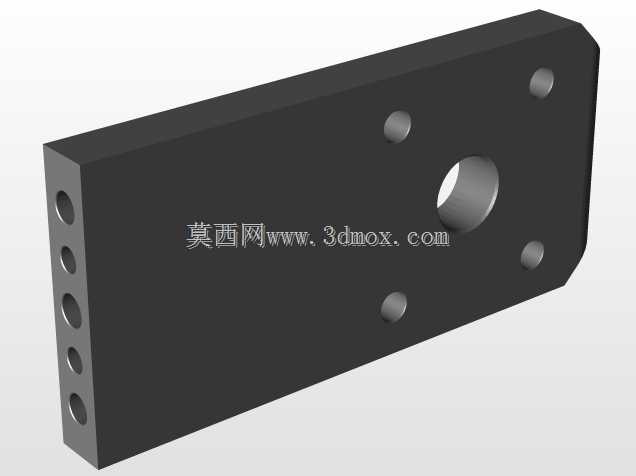

　　从结构设计逻辑来看，这块垫板采用了长条形的主体轮廓，一端做了半圆弧形的收边处理，对应位置设置了大直径的中心通孔，这个大孔通常是用来穿过传动轴、管路或者大规格的连接螺栓，周围环绕的四个小孔是对应配合部件的安装固定孔位，孔位的排布严格匹配对接件的安装基准，保证装配时不需要额外扩孔或者调整位置就能实现精准对位。垫板主体的直边段上排布的不同直径小孔，是用来和机架、安装基座做连接的，不同孔径对应不同规格的紧固件，能适配M4到M12不等的常用螺栓规格，不需要在现场重新配钻，大幅压缩现场装配的调整时间。

　　设计这类垫板的时候，首先要确定的是大孔端的中心位置公差，因为这个位置通常是对应运动部件或者核心功能件的安装基准，中心位置的偏移量需要控制在0.02mm以内，才能保证对接后不会出现卡滞、偏心磨损的问题。垫板的厚度选择需要结合实际承载的载荷来计算，常规轻载装配场景下厚度取8-12mm就能满足刚性要求，如果是承受冲击载荷的工位，厚度需要提升到15-20mm，同时要做调质处理提升整体的抗变形能力。所有安装孔的孔口都做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时刮伤对接零件的表面，另一方面也能引导紧固件顺利穿入，降低装配时的对孔难度。

　　安装边界方面，这块垫板的直边段侧边是平直的基准面，装配时可以靠紧机架上的定位凸台来实现快速定位，不需要额外做打表找正，弧形端的外圆尺寸比周围四个安装孔的中心距大3mm，留出足够的紧固件扳手操作空间，不会出现螺栓拧紧时扳手和垫板边缘干涉的问题。垫板的两个大平面都做了铣削加工，平面度控制在0.03mm以内，保证和对接零件的接触面能够完全贴合，不会出现局部间隙导致的连接松动。在实际选型使用的时候，需要注意核对大孔的直径和需要穿过的部件外径之间的间隙，常规情况下单边留0.5-1mm的间隙就足够，如果是穿过旋转轴类部件，间隙可以适当放大到1-2mm，避免轴运转时的跳动摩擦到垫板孔壁。另外，不同安装孔的沉头深度需要和所选螺栓的头部高度匹配，保证螺栓拧紧后头部不会高出垫板表面，避免影响后续其他部件的安装贴合。这类垫板的材质通常选用45号钢，表面做发黑或者镀锌处理来提升防锈能力，在有耐腐蚀要求的场景下也可以换成304不锈钢材质，不过对应的厚度需要适当增加来弥补材质强度的差异。
