双铰接式连接吊耳结构设计

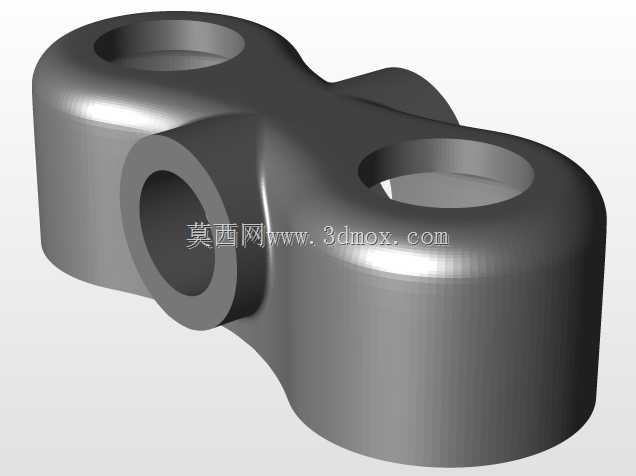

　　这类双孔铰接连接构件，在起重吊装、工程机械悬架、输送线张紧机构、工装夹具联动模块中都有广泛应用，核心作用是实现两个独立运动部件之间的铰接传动，同时传递拉压双向载荷，避免构件连接处出现应力集中导致的断裂失效。从结构形态来看，该构件采用一体化锻造成型后机加工的工艺路线，两个同轴度要求较高的铰接孔分别位于构件两端，中间过渡段采用大圆弧平滑过渡，没有尖锐的直角棱边，从根源上降低了交变载荷下的应力集中系数，适合长期承受往复摆动、冲击载荷的工况场景。

　　在实际设备装配场景中，两端的铰接孔分别配合销轴与相邻构件连接，销轴与孔的配合公差一般选取H8/f7间隙配合，既保证铰接转动时的灵活性，不会出现卡滞抱死的问题，又能控制配合间隙在合理范围，避免间隙过大导致的冲击噪音和销轴磨损加速。构件的安装边界需要重点关注两个孔的中心距参数，这个尺寸直接决定了联动机构的运动行程和传力角度，建模时需要严格按照机构运动学计算结果锁定中心距尺寸，两端孔的内径尺寸需要匹配对应规格的销轴，同时孔的端面需要加工出足够的承压面，保证销轴安装后轴肩与构件端面的接触面积满足承压强度要求，避免局部压溃变形。

　　设计这类铰接构件时，首先要根据额定工作载荷计算孔壁的挤压应力、中间过渡段的拉压应力以及弯曲应力，因为构件在摆动过程中，载荷方向会随着铰接角度变化而改变，不能单纯按照静态单向拉压计算强度，需要取最恶劣载荷角度下的应力值作为校核基准。外形上采用的对称式过渡结构，一方面是为了让载荷传递路径更平滑，力流从一端铰接孔沿着圆弧过渡面均匀传递到另一端，不会在截面突变处出现应力骤升；另一方面对称结构也方便锻造模具的制作，降低毛坯生产的成本，同时机加工时可以一次装夹完成两个孔的加工，更容易保证两个孔的平行度要求，避免孔轴线歪斜导致装配后销轴别劲、磨损加剧的问题。

　　在不同的应用场景下，这类构件的细节设计会有针对性调整：如果用在户外起重设备上，会在铰接孔内预先压装自润滑铜套，减少日常维护的润滑频次，同时构件表面做镀锌或者喷塑处理，提升抗锈蚀能力；如果用在车间内部的工装夹具联动结构上，会在构件侧面加工出润滑油孔，连通到铰接孔内壁，方便定期注油润滑；如果用在振动较大的设备上，会在孔的端面加装防尘密封圈，避免粉尘、碎屑进入铰接配合面，加速销轴和孔的磨损。

　　建模过程中需要特别注意几个关键尺寸的约束：两个铰接孔的轴线平行度公差需要控制在0.02mm/100mm以内，否则装配后会产生附加弯矩，大幅降低构件的疲劳寿命；孔的圆柱度公差需要控制在0.015mm以内，保证销轴与孔的接触均匀，不会出现局部接触应力过大的问题；中间过渡段的外圆弧需要与两端圆柱面做相切约束，不能出现建模时的面搭接缝隙或者尖角，否则后续有限元应力分析时会在这些位置出现虚假的应力集中点，误导强度校核的结果。另外，构件的整体厚度需要根据载荷大小确定，厚度过小会导致孔壁承压不足，厚度过大则会增加不必要的重量，还会占用过多的安装空间，需要在满足强度要求的前提下尽量做轻量化优化，比如在过渡段非主要受力区域做等强度的减薄处理，在不降低承载能力的前提下减少材料消耗。

　　这类铰接构件看似结构简单，实则直接影响整套机构的运行可靠性，很多设备出现的铰接处断裂、销轴异常磨损问题，往往都是因为构件设计时没有考虑载荷角度变化、过渡圆角过小、形位公差要求不合理导致的，在建模阶段就把这些工程实际因素考虑进去，才能让设计出的构件真正满足现场使用要求，减少后续的运维故障。
