镂空雕花铁质镀铬装饰套筒结构

　　该镂空铁质镀铬构件在民用装饰、商用空间陈设领域有较多适配场景，常见作为桌面氛围灯的外罩套筒、香薰容器的外层防护装饰套，也可适配小型立式陈设品的外围装饰结构，在文创产品、特色手作五金品类中属于兼顾防护与装饰属性的典型构件。从实际使用功能来看，筒状结构本身可作为内部功能件的承载防护外壳，通体镂空的花纹设计一方面可以让内部光源的光线透过孔隙形成错落的光影效果，另一方面也能降低整体构件的重量，减少材料用量，同时镀铬的表面处理让构件具备基础的防锈耐磨损能力，日常使用中不易因潮气、轻微剐蹭出现表层脱落或锈蚀问题，适配室内长期陈设的使用需求。

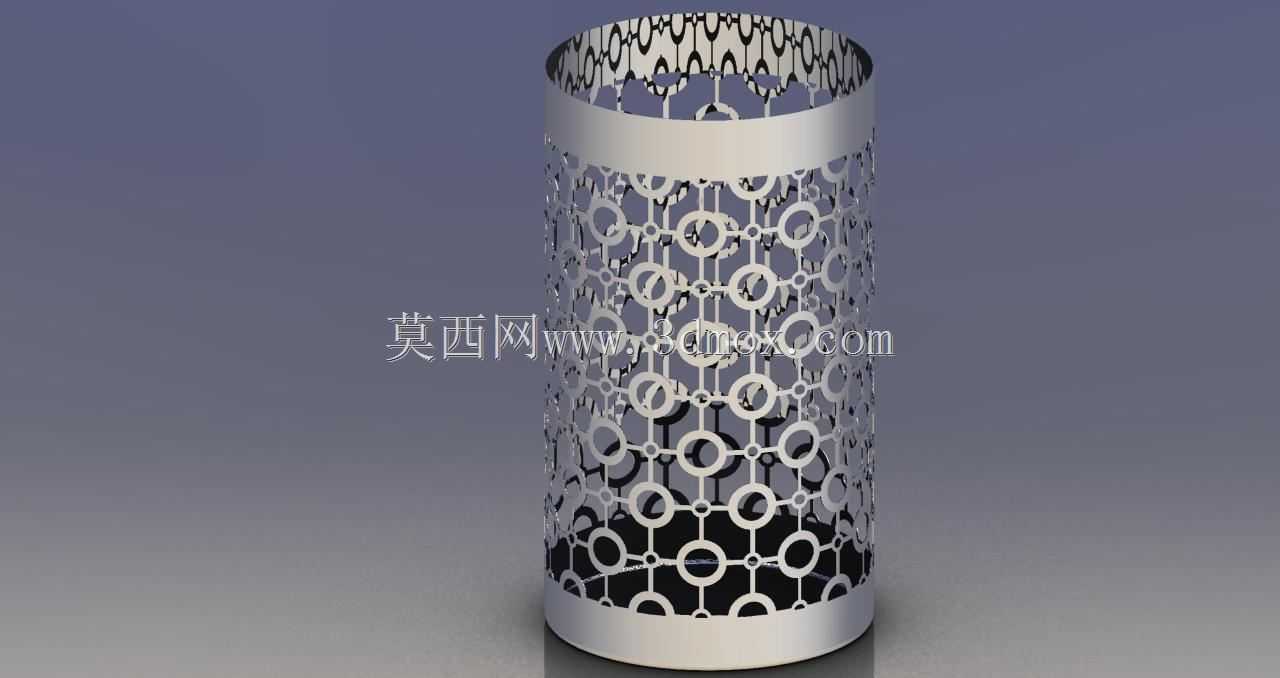

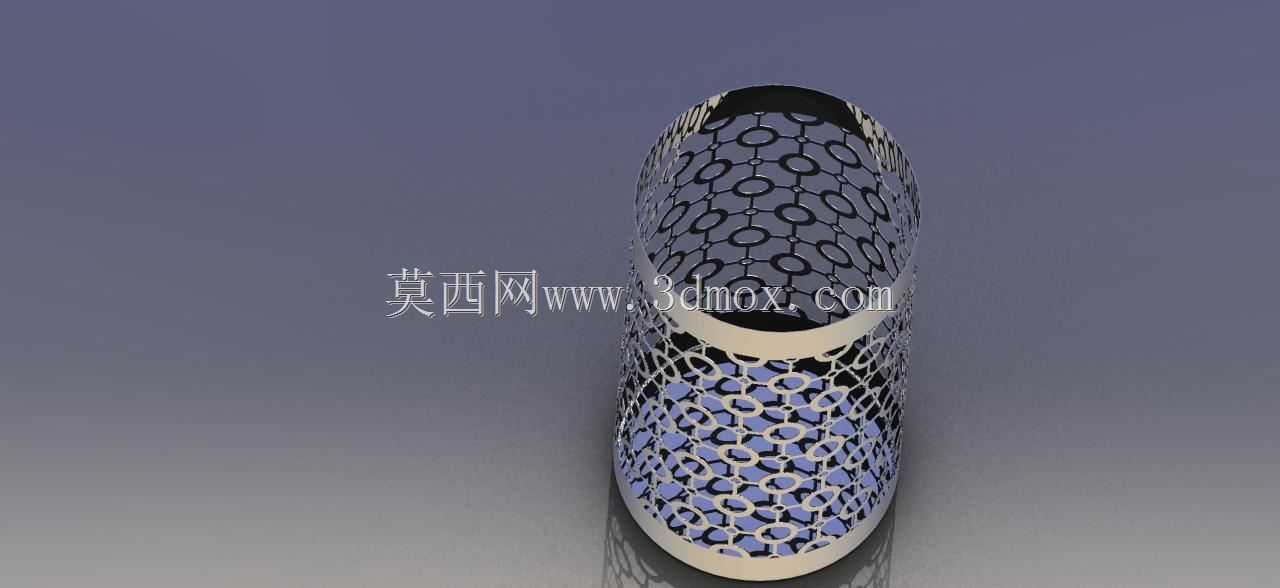

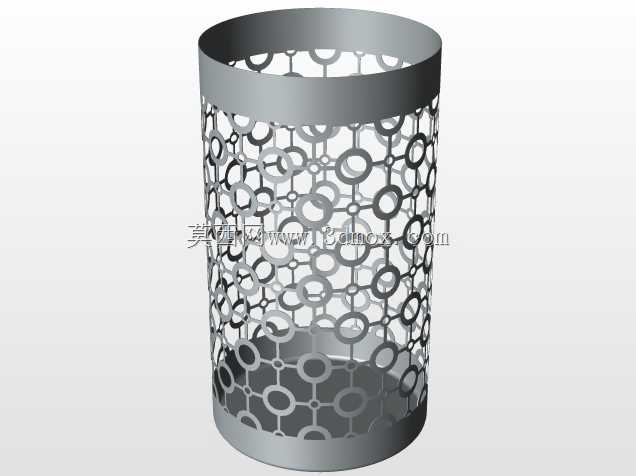

　　设计过程中首先确定了直筒型的基础形态，上下两端预留了10mm宽度的实心平整箍边，这部分结构一方面是作为构件的安装定位边界，上端箍边可适配对应直径的端盖压合安装，下端箍边可直接放置在平面基座上，保证放置状态的稳定性，避免镂空边缘直接接触支撑面出现剐蹭或放置不稳的问题；另一方面实心箍边也能提升整个筒状结构的径向结构强度，避免薄壁筒体在受力时出现椭圆变形。筒身的镂空花纹采用了连续循环的几何纹样设计，以环形连接的圆环单元为基础，每个圆环通过短连接筋与相邻四个方向的圆环相连，形成连续的网状镂空结构，靠近上下箍边的位置纹样做了渐变收束处理，过渡到箍边位置时孔隙密度逐渐降低，保证箍边与镂空区域的连接强度，避免应力集中在纹样与实心边的衔接位置出现断裂。

　　建模阶段需要重点控制镂空纹样的阵列一致性，首先绘制单组纹样的平面草图，通过环形阵列生成整圈的平面展开纹样，再通过弯曲特征将平面纹样映射到圆柱曲面上，之后通过拉伸切除生成镂空结构，这里需要注意每个连接筋的宽度保持一致，控制在2mm左右，过窄会导致结构强度不足，日常拿取时容易出现连接筋断裂，过宽则会影响镂空的通透效果，削弱光影投射的层次感。表面镀铬层的厚度在建模时可预留0.02mm的表层处理余量，保证加工后整体的外径尺寸符合安装适配要求，构件的整体壁厚控制在0.8mm，既保证了薄壁构件的轻量化特性，也能满足蚀刻或激光切割加工的工艺要求，不会因壁厚过薄导致加工过程中出现筒体变形。

　　安装适配方面，该构件为等直径直筒结构，上下两端的安装边界均为平整的环形端面，无需额外设置卡扣或螺纹结构，使用时可直接套在对应直径的内部基座外，通过上下端盖的压合即可完成固定，拆装十分便捷，也方便后期对内部构件进行更换或清洁。镂空区域的孔隙大小经过统一设计，最大孔隙直径控制在8mm左右，既可以保证光线、香气的顺利透出，也能避免日常使用中手指误触内部的发热或带电部件，满足民用产品的基础安全要求。镀铬后的表面呈现光亮的金属质感，与镂空的暗部形成强烈的视觉对比，在不同光线环境下都能呈现出较好的装饰效果，适配现代简约、工业风等多种空间陈设风格。
